JHP-2003CNC Круглошлифовальный станок

Круглошлифовальные
станки
Jainnher JHP-2003CNC
Jainnher JHP-2003CNC

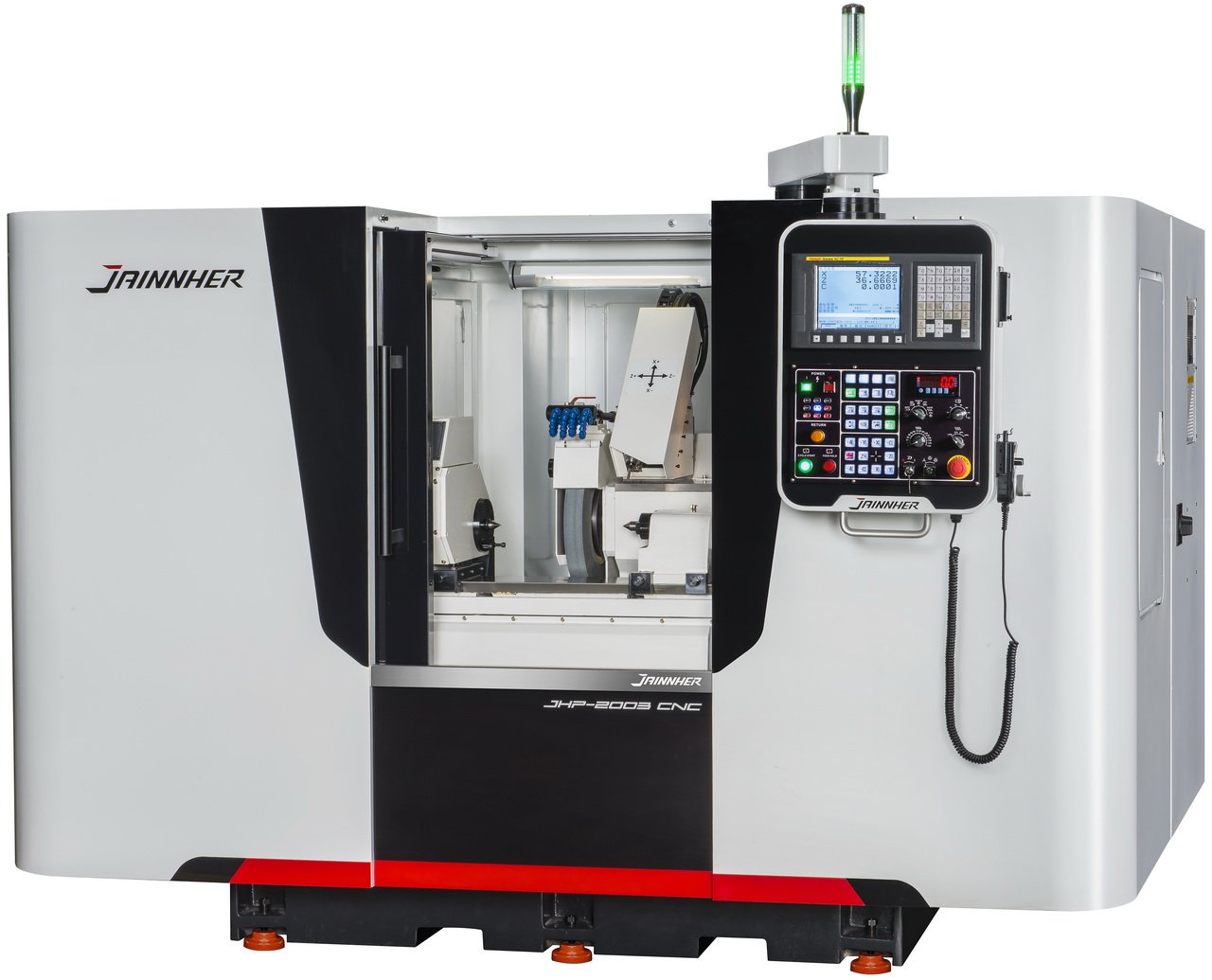

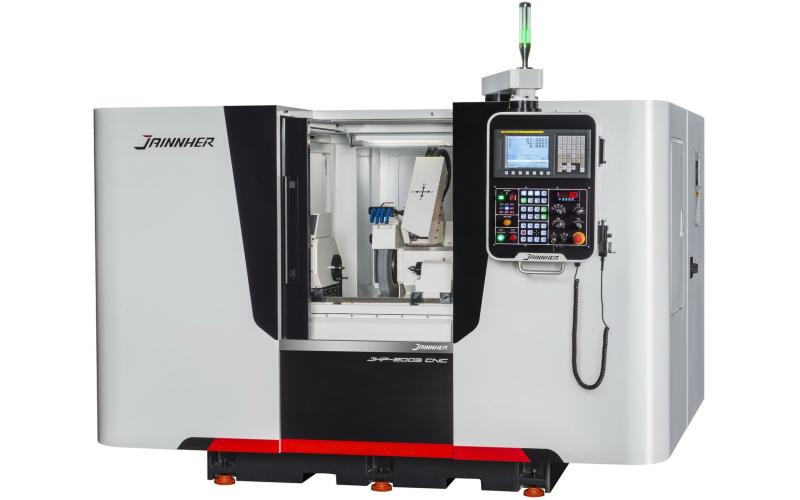

Круглошлифовальный станок для тяжелых режимов резания JAINNHER JHP-2003CNC

Распечатать

Технические
характеристики

Станок круглошлифовальный JAINNHER с ЧПУ, предназначен для шлифовальной обработки в автоматическом и ручном режимах наружных поверхностей заготовок деталей типа тел вращения, цилиндрических, конических форм методом продольного и врезного шлифования. Перемещение стола и шлифовальной бабки осуществляется посредством ШВП. Станки предназначены для тяжелых режимов обработки. Обработка внутренних отверстий не возможна.

Характеристики
Максимальный Ø устанавливаемого изделия, мм 200
РМЦ, мм 300
Максимальный Ø шлифования, мм 200
Масса в центрах, кг 80
Высота центров, мм 100
Шлифовальный круг
Ø шлифовального круга, мм 355 или 405
Частота оборотов шлифовального круга, об/мин 1780
Максимальная окружная скорость, м/мин 33
Шлифовальная бабка
Положение шлифовального круга относительно рабочего стола 90°
Угол поворота ±0°
Быстрое перемещение, м/мин 6
Максимальное перемещение, мм 220
Минимальное задаваемое перемещение (дискретность), мм 0,0001
Диапазон скорости шлифования, мм/мин 0,001-6000
Задняя бабка
Ход пиноли, мм 30
Диаметр конуса, мм 48
Центр конуса КМ3
Давление гидравлического цилиндра, кг/см2 20
Бабка изделия
Частота вращения (бесступенчато), об/мин 10-500
Центр конуса КМ3
Тип шпинделя картридж
Угол разворота (против часовой стрелки/по часовой стрелке) 90°/30°
Рабочий стол
Максимальный угол поворота по часовой стрелке 10°
Максимальный угол поворота против часовой стрелки
Быстрая подача, м/мин 8
Минимальное задаваемое перемещение (дискретность), мм 0,0001
Максимальное перемещение, мм 640
Скорость перемещения стола, мм/мин 0,001-6000
Мощность электродвигателей
Мощность двигателя привода шлифовального круга, кВт 3,73
Мощность двигателя привода шпиндельной бабки, кВт 1
Мощность серводвигателя перемещения рабочего стола (Ось Z), кВт 1,2
Мощность серводвигателя перемещения шлифовальной бабки (Ось X), кВт 1,2
Емкость баков
Бак системы принудительной смазки (направляющие, ШВП, средства измерения), л 30
Бак системы смазки шлифовального круга, л 20
Система охлаждения СОЖ, л 80
Габаритные характеристики станка
Масса станка, кг 3800
Габариты станка (Длина × Ширина × Высота), мм 3250×2100×1900

Комплектация

Стандартная комплектация
Стойка ЧПУ с сенсорным ЖК-экраном
Набор инструментов для установки и обслуживания станка
Шлифовальный круг и фланец
Двухточечный люнет
Устройство правки
Бак СОЖ с помпой
Опциональные комплектующие
Шлифовальный круг 455×50×152,4 мм
Двигатель привода шлифовального круга 5,22 кВт
Устройство очистки СОЖ - магнитный сепаратор
Устройство очистки СОЖ - бумажный фильтр
Стационарное устройство балансировки шлифовального круга и оправка
Трехкулачковый механический патрон
Трехточечный люнет для малых диаметров
Трехточечный люнет для больших диаметров
Планшайба
Оптическая линейка на ось шлифовальной бабки
Система автоматического контроля Marposs
Система автоматического контроля Balansing System
Система автоматической балансировки шлифовального круга Balansing System
Система защиты от столкновений Marposs

Производитель

С 1982 года компания JAINNHER MACHINE CO., LTD. преуспела в развитии бесцентровой технологии шлифования. В стремлении достичь совершенства в области разнообразия и автоматизации, компания постоянно предлагает новое и усовершенствованное оборудование.

ТайваньТайвань
Работает с 1982 года.
