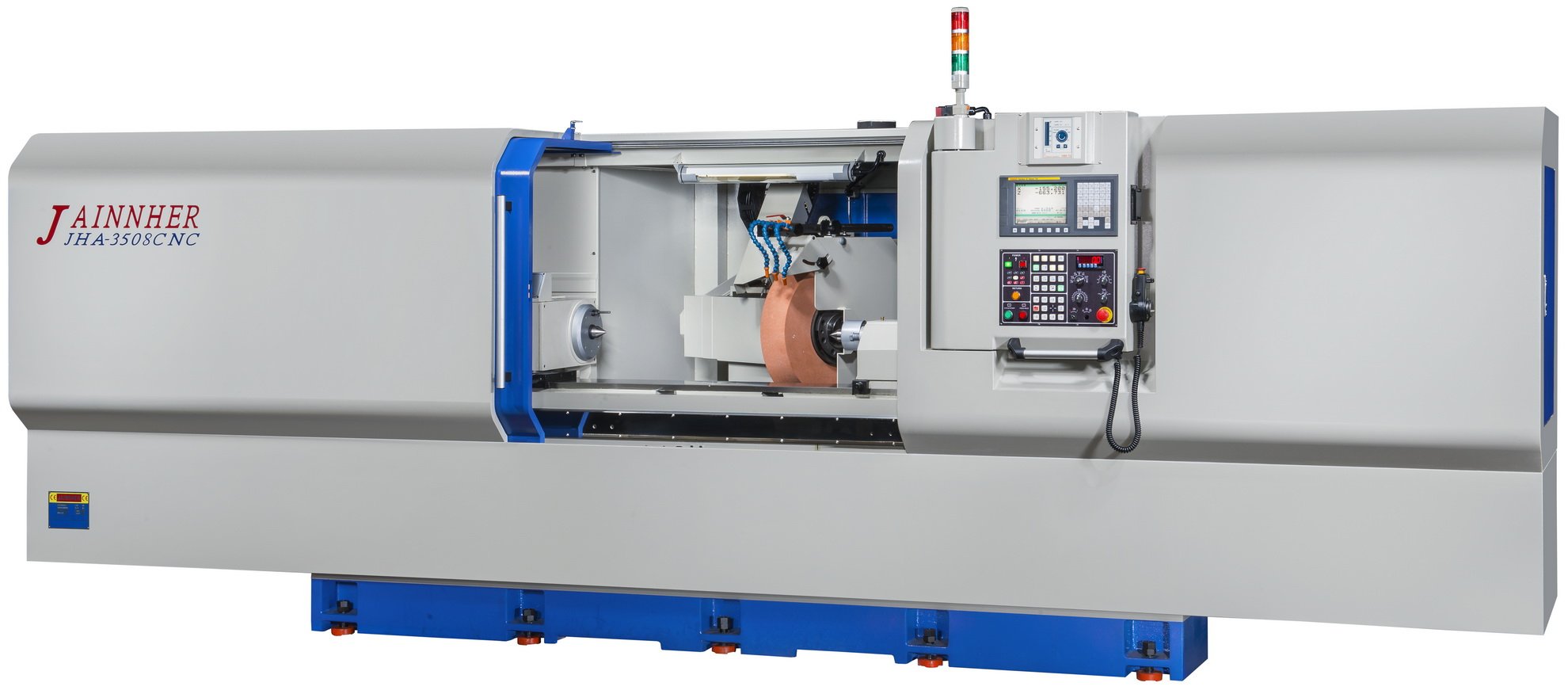

Круглошлифовальный станок с ЧПУ торцешлифовального исполнения Jainnher JHA-4005CNC

Круглошлифовальный станок с ЧПУ торцешлифовального исполнения. Станок рассчитан на серийную загрузку и не имеет возможности установки внутришлифовального откидного устройства.

Лизинг и кредит
Круглошлифовальный станок с ЧПУ торцешлифовального исполнения Jainnher JHA-4005CNC Круглошлифовальный станок с ЧПУ торцешлифовального исполнения

Технические характеристики
Jainnher JHA-4005CNC

Станок круглошлифовальный JAINNHER с ЧПУ предназначен для шлифовальной обработки в автоматическом и ручном режимах наружных поверхностей заготовок деталей вращения, цилиндрических, конических форм методом продольного и врезного шлифования. Перемещение стола и шлифовальной бабки осуществляется посредством ШВП. Станки предназначены для тяжелых режимов обработки. Обработка внутренних отверстий не возможна. Модификация JHA предполагает размещение направляющих шлифовальной бабки под 60°.

Характеристики
Максимальный Ø устанавливаемого изделия, мм 400
РМЦ, мм 520
Максимальный Ø шлифования, мм 380
Масса в центрах, кг 150
Высота центров, мм 200
Шлифовальный круг
Размеры шлифовального круга, мм 610×(50-100)×203,2
Частота оборотов шлифовального круга, об/мин 1250
Максимальная окружная скорость, м/мин 40
Шлифовальная бабка
Положение шлифовального круга относительно рабочего стола 60°
Угол поворота ±0°
Быстрое перемещение, м/мин 6
Максимальное перемещение, мм 280
Минимальное задаваемое перемещение (дискретность), мм 0,0001
Диапазон скорости шлифования, мм/мин 0,001-6000
Задняя бабка
Ход пиноли, мм 30
Диаметр конуса, мм 70
Центр конуса КМ4
Бабка изделия
Частота вращения (бесступенчато), об/мин 10-500
Центр конуса КМ4
Тип шпинделя картридж
Угол разворота против часовой стрелки / по часовой стрелке 90°/30°
Рабочий стол
Максимальный угол поворота по часовой стрелке/ против часовой стрелки 9° / 5°
Быстрая подача, м/мин 10
Минимальное задаваемое перемещение (дискретность), мм 0,0001
Максимальное перемещение, мм 600
Скорость перемещения стола, мм/мин 0,001-6000
Мощность электродвигателей
Мощность двигателя привода шлифовального круга, кВт 7,46
Мощность двигателя привода шпиндельной бабки, кВт 1,5
Мощность серводвигателя перемещения рабочего стола (Ось Z), кВт 1,8
Мощность серводвигателя перемещения шлифовальной бабки (Ось X), кВт 1,8
Емкость баков
Бак системы принудительной смазки (направляющие, ШВП, средства измерения), л 60
Бак системы смазки шлифовального круга, л 50
Система охлаждения СОЖ, л 160
Габаритные характеристики станка
Масса станка, кг 7460
Габариты станка (Длина × Ширина × Высота), мм 4780×2100×2000

Комплектация Jainnher JHA-4005CNC

Стандартная комплектация
Стойка ЧПУ с сенсорным ЖК-экраном
Набор инструментов для установки и обслуживания станка
Шлифовальный круг и фланец
2-точечный люнет
Устройство правки
Бак СОЖ с помпой
Опциональные комплектующие
Шлифовальный круг 455×50×152,4 мм
Двигатель привода шлифовального круга 11,2 кВт
Конус центра бабки изделия КМ5
Конус центра задней бабки КМ5
Устройство очистки СОЖ - магнитный сепаратор
Устройство очистки СОЖ - бумажный фильтр
Стационарное устройство балансировки шлифовального круга и оправка
3-кулачковый механический патрон
3-точечный люнет для малых диаметров
3-точечный люнет для больших диаметров
Планшайба
Оптическая линейка на ось шлифовальной бабки
Система автоматического контроля (Marposs)
Система автоматического контроля (Balansing System)
Система автоматической балансировки шлифовального круга (Balansing System)
Система защиты от столкновений (Marposs)

Производитель

С 1982 года компания JAINNHER MACHINE CO., LTD. преуспела в развитии бесцентровой технологии шлифования. стремлении достичь совершенства в области разнообразия и автоматизации, компания постоянно предлагает новое и усовершенствованное оборудование.
ТайваньТайвань
Работает с 1982 года.
