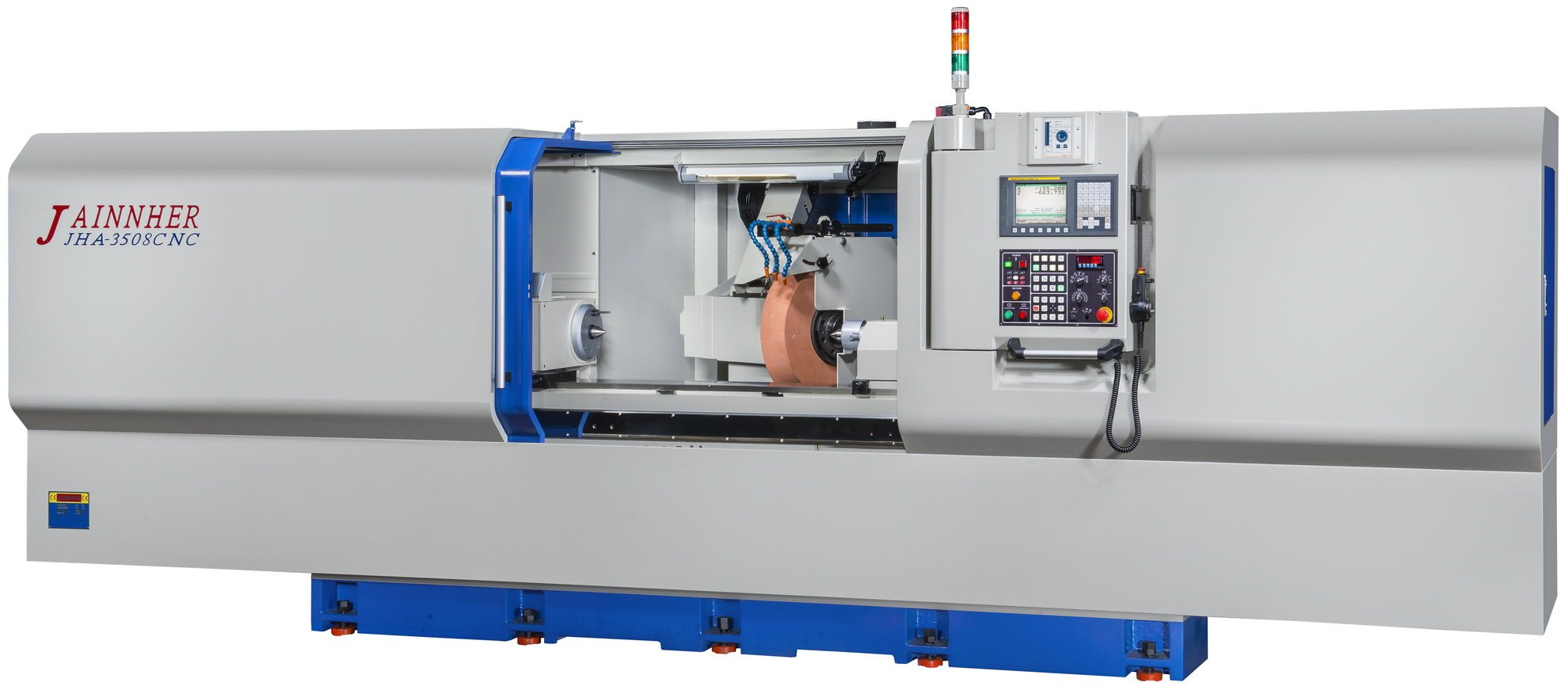

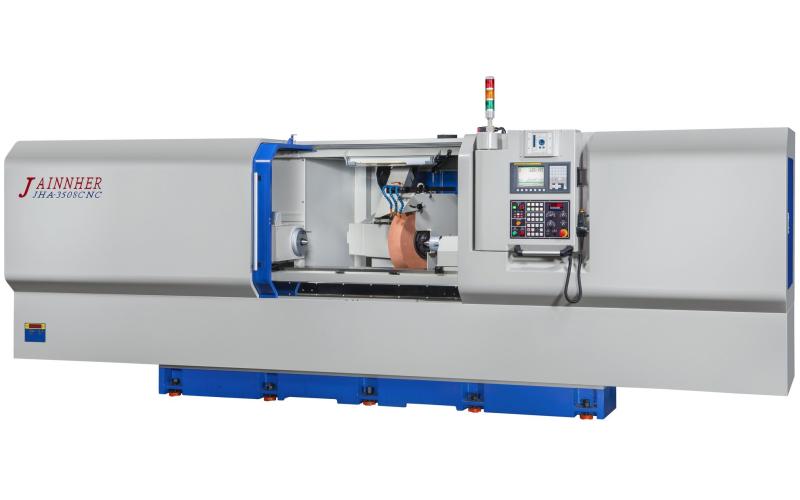

Круглошлифовальный станок с ЧПУ торцешлифовального исполнения Jainnher JHA-4008CNC
Круглошлифовальный станок с ЧПУ торцешлифовального исполнения. Станок рассчитан на серийную загрузку и не имеет возможности установки внутришлифовального откидного устройства.
Технические характеристики
Jainnher JHA-4008CNC
Станок круглошлифовальный JAINNHER с ЧПУ предназначен для шлифовальной обработки в автоматическом и ручном режимах наружных поверхностей заготовок деталей вращения, цилиндрических, конических форм методом продольного и врезного шлифования. Перемещение стола и шлифовальной бабки осуществляется посредством ШВП. Станки предназначены для тяжелых режимов обработки. Обработка внутренних отверстий не возможна. Модификация JHA предполагает размещение направляющих шлифовальной бабки под 60°.
Максимальный Ø устанавливаемого изделия, мм | 400 |
РМЦ, мм | 820 |
Максимальный Ø шлифования, мм | 380 |
Масса в центрах, кг | 150 |
Высота центров, мм | 200 |
Размеры шлифовального круга, мм | 610×(50-100)×203,2 |
Частота оборотов шлифовального круга, об/мин | 1250 |
Максимальная окружная скорость, м/мин | 40 |
Положение шлифовального круга относительно рабочего стола | 60° |
Угол поворота | ± 0° |
Быстрое перемещение, м/мин | 6 |
Максимальное перемещение, мм | 280 |
Минимальное задаваемое перемещение (дискретность), мм | 0,0001 |
Диапазон скорости шлифования, мм/мин | 0,001-6000 |
Ход пиноли, мм | 30 |
Диаметр конуса, мм | 70 |
Центр конуса | КМ4 |
Частота вращения (бесступенчато), об/мин | 10-500 |
Центр конуса | КМ4 |
Тип шпинделя | картридж |
Угол разворота (против часовой стрелки/по часовой стрелке) | 90°/30° |
Максимальный угол поворота по часовой стрелке/против часовой стрелки | 7°/4° |
Быстрая подача, м/мин | 10 |
Минимальное задаваемое перемещение (дискретность), мм | 0,0001 |
Максимальное перемещение, мм | 900 |
Скорость перемещения стола, мм/мин | 0,001-6000 |
Мощность двигателя привода шлифовального круга, кВт | 7,46 |
Мощность двигателя привода шпиндельной бабки, кВт | 1,5 |
Мощность серводвигателя перемещения рабочего стола (Ось Z), кВт | 1,8 |
Мощность серводвигателя перемещения шлифовальной бабки (Ось X), кВт | 1,8 |
Бак системы принудительной смазки (направляющие, ШВП, средства измерения), л | 60 |
Бак системы смазки шлифовального круга, л | 50 |
Система охлаждения СОЖ, л | 160 |
Масса станка, кг | 8080 |
Габариты станка (Длина × Ширина × Высота), мм | 5740×2100×2000 |
