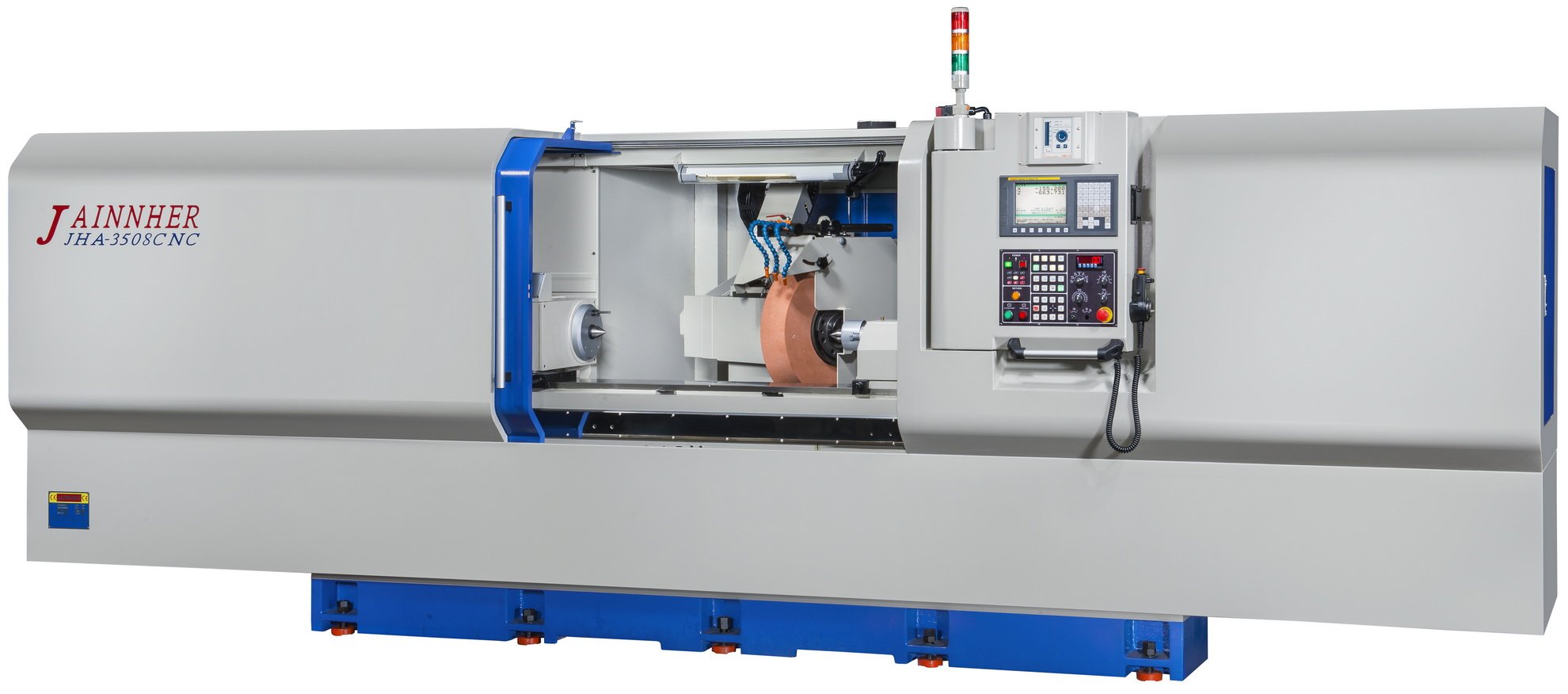

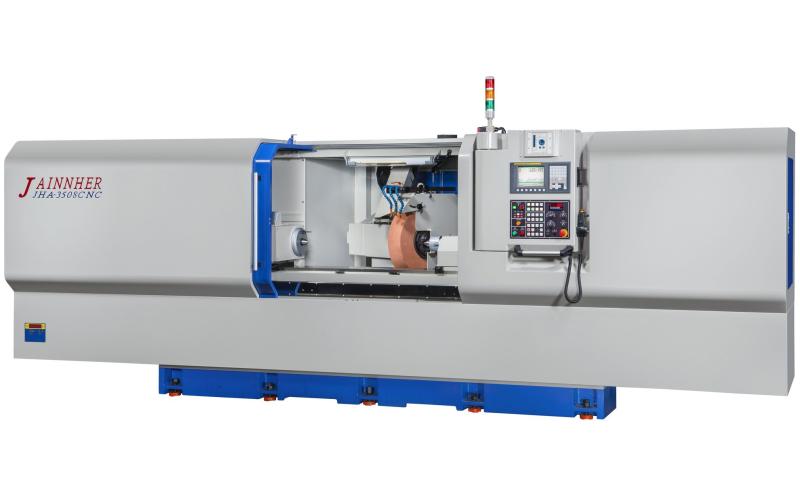

Круглошлифовальный станок с ЧПУ торцешлифовального исполнения
Jainnher JHA-3505CNC
Круглошлифовальныестанки
Круглошлифовальный станок с ЧПУ торцешлифовального исполнения. Станок рассчитан на серийную загрузку и не имеет возможности установки внутришлифовального откидного устройства.
Технические
характеристики
Станок круглошлифовальный JAINNHER с ЧПУ предназначен для шлифовальной обработки в автоматическом и ручном режимах наружных поверхностей заготовок деталей цилиндрических, конических форм методом продольного и врезного шлифования. Перемещение стола и шлифовальной бабки осуществляется посредством ШВП. Станки предназначены для тяжелых режимов обработки. Обработка внутренних отверстий не возможна. Модификация JHA предполагает размещение направляющих шлифовальной бабки под 60°.
Характеристики
| Максимальный Ø устанавливаемого изделия, мм | 350 |
| РМЦ, мм | 520 |
| Максимальный Ø шлифования, мм | 330 |
| Масса в центрах, кг | 150 |
| Высота центров, мм | 175 |
Шлифовальный круг
| Размеры шлифовального круга, мм | 610×(50-100)×203,2 |
| Частота оборотов шлифовального круга, об/мин | 1250 |
| Максимальная окружная скорость, м/мин | 40 |
Шлифовальная бабка
| Положение шлифовального круга относительно рабочего стола | 60° |
| Угол поворота | ± 0° |
| Быстрое перемещение, м/мин | 6 |
| Максимальное перемещение, мм | 280 |
| Минимальное задаваемое перемещение (дискретность), мм | 0,0001 |
| Диапазон скорости шлифования, мм/мин | 0,001-6000 |
Задняя бабка
| Ход пиноли, мм | 30 |
| Диаметр конуса, мм | 70 |
| Центр конуса | КМ4 |
| Давление гидравлического цилиндра, кг/см2 | 20 |
Бабка изделия
| Частота вращения (бесступенчато), об/мин | 10-500 |
| Центр конуса | КМ4 |
| Тип шпинделя | картридж |
| Угол разворота (против часовой стрелки/по часовой стрелке) | 90°/30° |
Рабочий стол
| Максимальный угол поворота по часовой стрелке | 9° |
| Максимальный угол поворота против часовой стрелки | 5° |
| Быстрая подача, м/мин | 10 |
| Минимальное задаваемое перемещение (дискретность), мм | 0,0001 |
| Максимальное перемещение, мм | 600 |
| Скорость перемещения стола, мм/мин | 0,001-6000 |
Мощность электродвигателей
| Мощность двигателя привода шлифовального круга, кВт | 7,46 |
| Мощность двигателя привода шпиндельной бабки, кВт | 1,5 |
| Мощность серводвигателя перемещения рабочего стола (Ось Z), кВт | 1,8 |
| Мощность серводвигателя перемещения шлифовальной бабки (Ось X), кВт | 1,8 |
Емкость баков
| Бак системы принудительной смазки (направляющие, ШВП, средства измерения), л | 60 |
| Бак системы смазки шлифовального круга, л | 50 |
| Система охлаждения СОЖ, л | 160 |
Габаритные характеристики станка
| Масса станка, кг | 7460 |
| Габариты станка (Длина × Ширина × Высота), мм | 4780×2100×2000 |
Комплектация
Стандартная комплектация
Стойка ЧПУ с сенсорным ЖК-экраном
Набор инструментов для установки и обслуживания станка
Шлифовальный круг и фланец
2-точечный люнет
Устройство правки
Бак СОЖ с помпой
Опциональные комплектующие
Шлифовальный круг 455×50×152,4 мм
Двигатель привода шлифовального круга 11,2 кВт
Конус центра бабки изделия КМ5
Конус центра задней бабки КМ5
Устройство очистки СОЖ - магнитный сепаратор
Устройство очистки СОЖ - бумажный фильтр
Стационарное устройство балансировки шлифовального круга и оправка
3-кулачковый механический патрон
3-точечный люнет для малых диаметров
3-точечный люнет для больших диаметров
Планшайба
Оптическая линейка на ось шлифовальной бабки
Система автоматического контроля (Marposs)
Система автоматического контроля (Balansing System)
Система автоматической балансировки шлифовального круга (Balansing System)
Система защиты от столкновений (Marposs)
Производитель
С 1982 года компания JAINNHER MACHINE CO., LTD. преуспела в развитии бесцентровой технологии шлифования. стремлении достичь совершенства в области разнообразия и автоматизации, компания постоянно предлагает новое и усовершенствованное оборудование.
Тайвань
