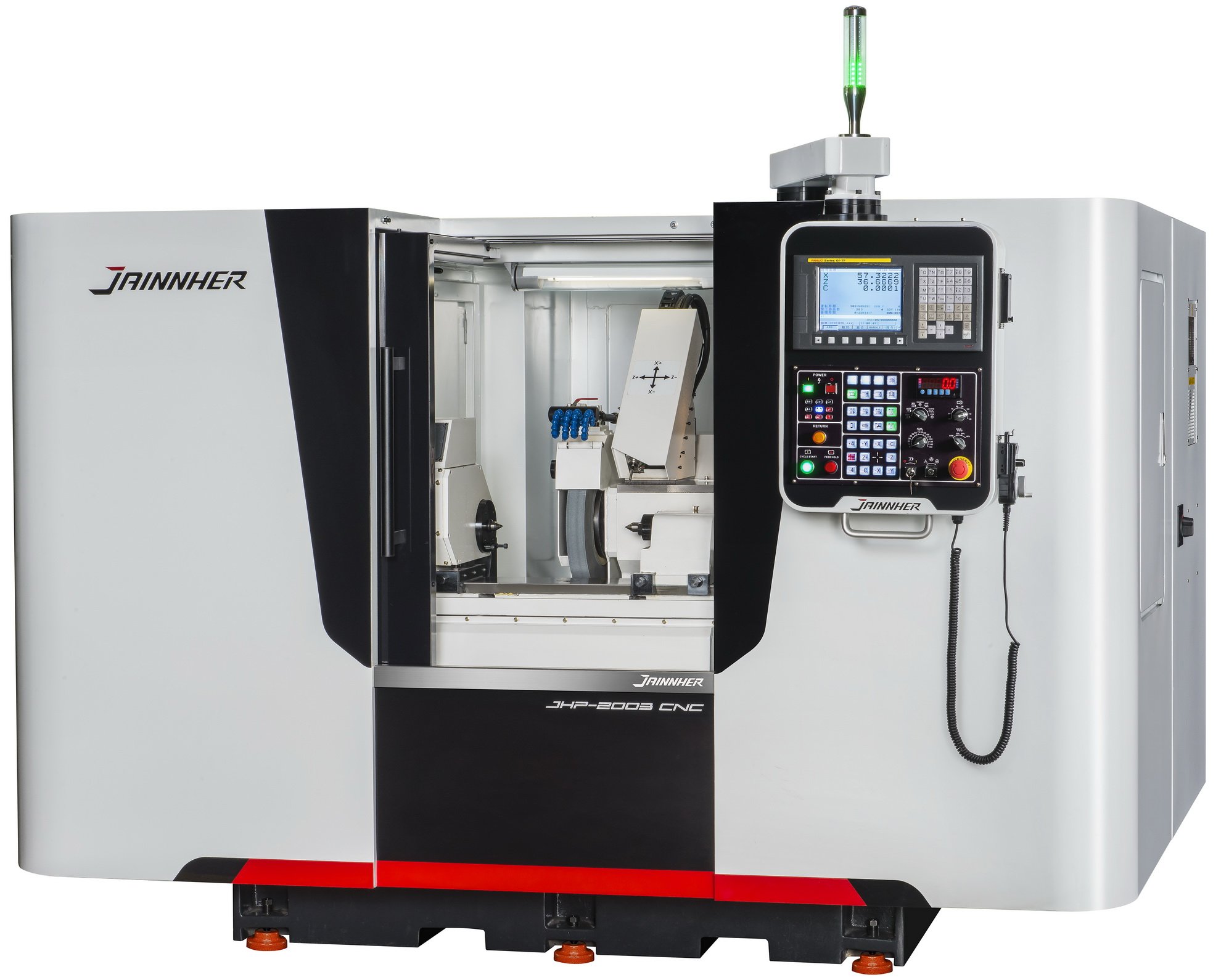

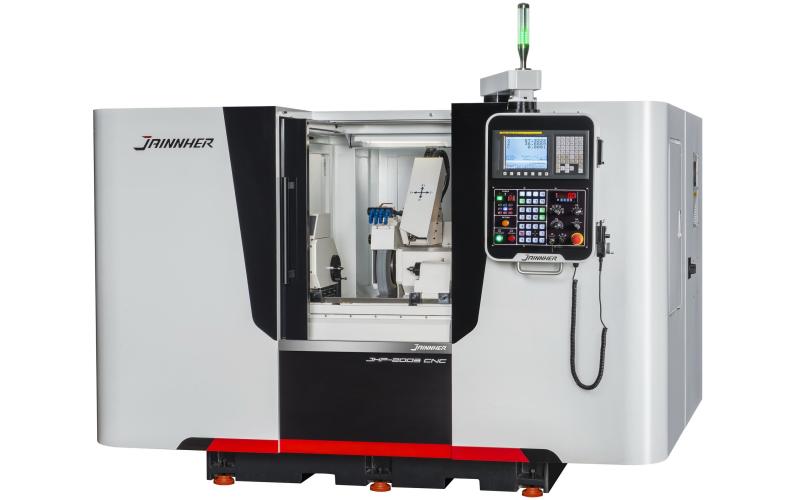

Круглошлифовальный станок с ЧПУ Jainnher JHP-4006CNC
Круглошлифовальный станок с ЧПУ. Станок рассчитан на серийную загрузку. Шлифовальная бабка фиксирована под 90 градусов. Управление одновременно по двум координатам.
Технические характеристики
Jainnher JHP-4006CNC
Станок круглошлифовальный JAINNHER с ЧПУ, предназначен для шлифовальной обработки в автоматическом и ручном режимах наружных поверхностей заготовок деталей, цилиндрических, конических форм методом продольного и врезного шлифования. Перемещение стола и шлифовальной бабки осуществляется посредством ШВП. Станки предназначены для тяжелых режимов обработки. Обработка внутренних отверстий не возможна.
| Максимальный Ø устанавливаемого изделия, мм | 400 |
| РМЦ, мм | 600 |
| Максимальный Ø шлифования, мм | 380 |
| Масса в центрах, кг | 150 |
| Высота центров, мм | 200 |
| Размеры шлифовального круга, мм | 510×(50-100)×203,2 |
| Частота оборотов шлифовального круга, об/мин | 1250 |
| Максимальная окружная скорость, м/мин | 33 |
| Положение шлифовального круга относительно рабочего стола | 90° |
| Угол поворота | ± 0° |
| Быстрое перемещение, м/мин | 6 |
| Максимальное перемещение, мм | 280 |
| Минимальное задаваемое перемещение (дискретность), мм | 0,0001 |
| Диапазон скорости шлифования, мм/мин | 0,001-6000 |
| Ход пиноли, мм | 30 |
| Диаметр конуса, мм | 70 |
| Центр конуса | КМ4 |
| Давление гидравлического цилиндра, кг/см2 | 20 |
| Частота вращения (бесступенчато), об/мин | 10-500 |
| Центр конуса | КМ4 |
| Тип шпинделя | картридж |
| Угол разворота (против часовой стрелки/по часовой стрелке) | 90°/30° |
| Максимальный угол поворота по часовой стрелке | 9° |
| Максимальный угол поворота против часовой стрелки | 5° |
| Быстрая подача, м/мин | 10 |
| Минимальное задаваемое перемещение (дискретность), мм | 0,0001 |
| Максимальное перемещение, мм | 700 |
| Скорость перемещения стола, мм/мин | 0,001-6000 |
| Мощность двигателя привода шлифовального круга, кВт | 5,22 |
| Мощность двигателя привода шпиндельной бабки, кВт | 1,5 |
| Мощность серводвигателя перемещения рабочего стола (Ось Z), кВт | 1,8 |
| Мощность серводвигателя перемещения шлифовальной бабки (Ось X), кВт | 1,8 |
| Бак системы принудительной смазки (направляющие, ШВП, средства измерения), л | 60 |
| Бак системы смазки шлифовального круга, л | 50 |
| Система охлаждения СОЖ, л | 160 |
| Масса станка, кг | 7460 |
| Габариты станка (Длина × Ширина × Высота), мм | 4980×2100×2000 |
Комплектация Jainnher JHP-4006CNC
