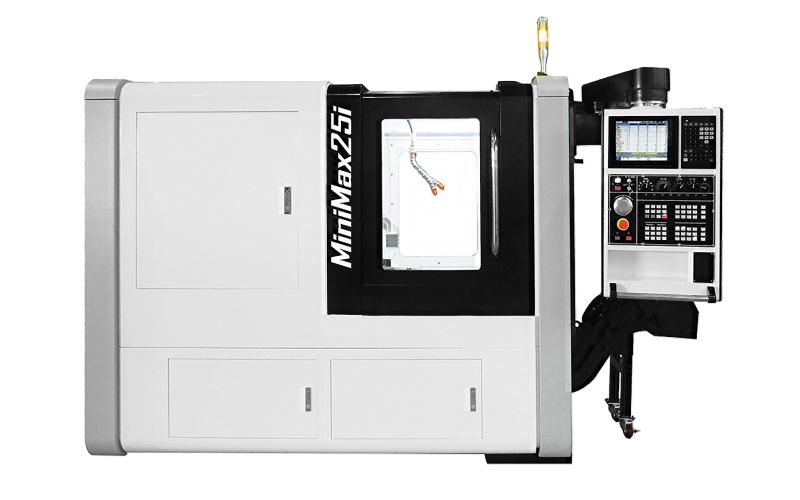

Автомат продольного точения Quick-TECH MiniMax 25i GBL

Станки MiniMax – классические автоматы продольного точения. Данные станки предназначены для обработки изделий диаметром до 25 мм в условиях крупносерийного и массового производства.
Лизинг и кредит
Автомат продольного точения Quick-TECH MiniMax 25i GBL Автомат продольного точения
Автомат продольного точения Quick-TECH MiniMax 25i GBL Автомат продольного точения
Автомат продольного точения Quick-TECH MiniMax 25i GBL Автомат продольного точения

Технические характеристики
Quick-TECH MiniMax 25i GBL

Станки MiniMax – типичный представитель современных автоматов продольного точения. Они позволяют обрабатывать сложные мелкоразмерные изделия на одном оборудовании в условиях массового и крупносерийного производства.

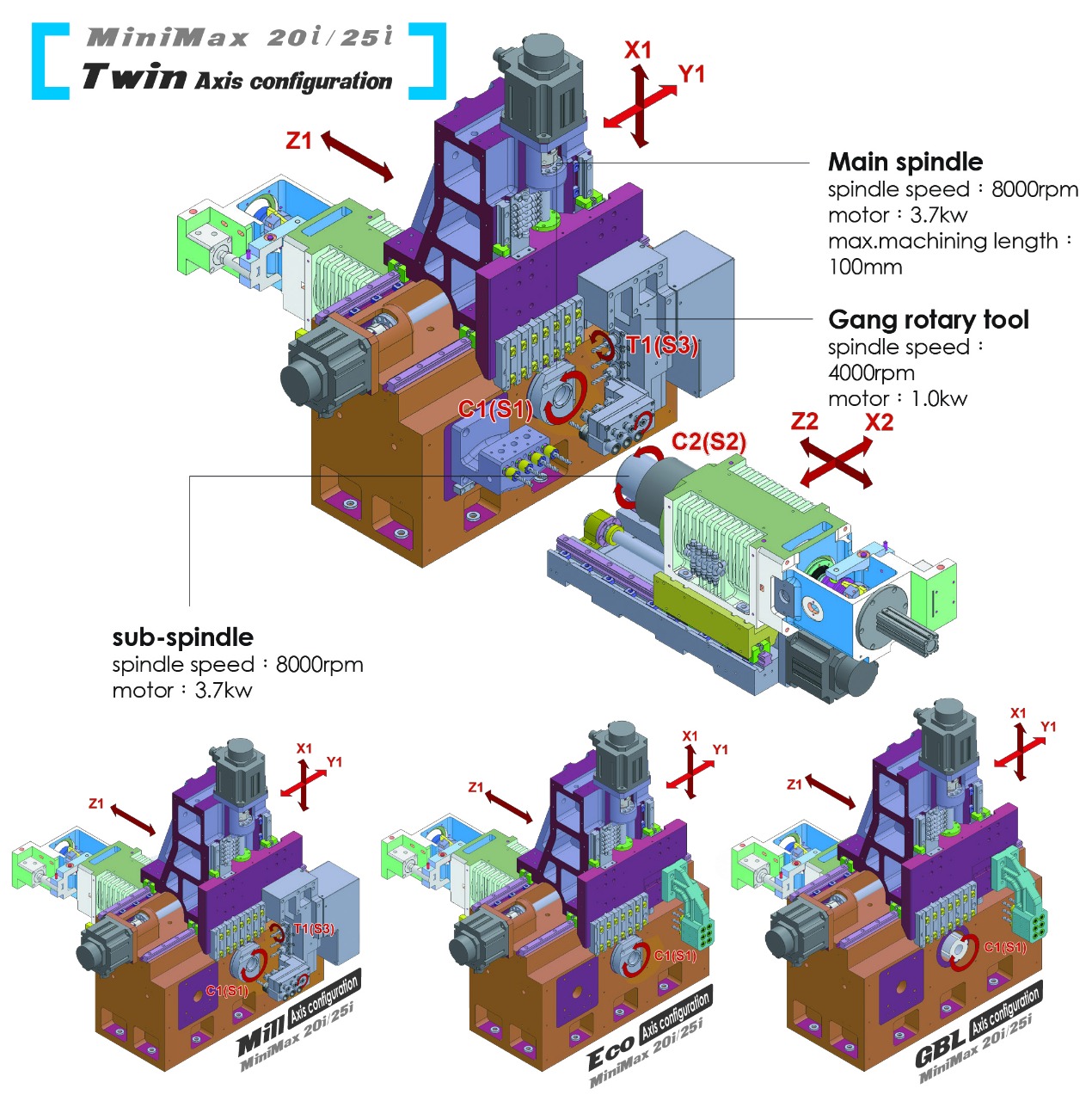

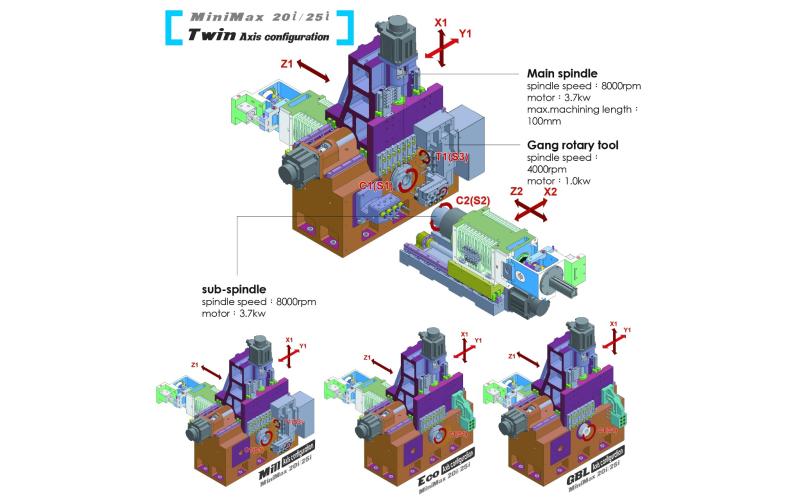

Станок может быть изготовлен в разных исполнениях по размеру прутка: до 20 мм и до 25 мм

По конфигурации:

—       TWIN - Станок с противошпинделем, люнетной втулкой и приводным инструментом

—       MILL - Станок без противошпинделя, люнетной втулкой и приводным инструментом

—       ECO - Станок без противошпинделя, люнетной втулкой и без приводного инструмента

—       GBL - Станок без противошпинделя, без люнетной втулки и без приводного инструмента

Характеристики
Система ЧПУ Mitsubishi M80
Люнетная втулка Нет
Основные размеры обработки
Максимальный диаметр обработки прутка, мм 20 (25)
Тип люнетной втулки SR-25R
Шпиндель
Тип цангового патрона SR-25R
Частота вращения шпинделя, об/мин 8000
Мощность шпинделя <пост. /30 мин>, кВт 3,7
Перемещения
Z1/X1/Y1-оси, мм 100/160/300
Инструмент
Количество радиального токарного инструмента/сечение, шт/мм 7/12×12
Количество осевого инструмента, шт 6
Сечение державки осевого инструмента, мм 22
Общие данные
Размеры станка, м 3,1×1,5×1,95
Вес, кг 2000

Комплектация Quick-TECH MiniMax 25i GBL

Стандартная комплектация
Mitsubishi M80
LCD монитор
Гидравлический цилиндр и цанговый патрон
Гидростанция
Система подачи СОЖ
Система автоматической смазки
Трехцветная сигнальная лампа
Освещение рабочей зоны
Трансформатор
Инструмент для установки и обслуживания станка
Интерфейс устройства подачи прутка
Тележка для уборки стружки
Улавливатель готовых деталей
Конвейер готовых деталей
Документация к ЧПУ на русском языке
Документация к станку на русском языке

Получаемые изделия

Изделие «Гайка» выполненное на оборудовании Quick-TECH MiniMax 25i GBL
Гайка
Изделие «Гайка» выполненное на оборудовании Quick-TECH MiniMax 25i GBL
Гайка
Изделие «Деталь» выполненное на оборудовании Quick-TECH MiniMax 25i GBL
Деталь
Изделие «Дульный тормоз» выполненное на оборудовании Quick-TECH MiniMax 25i GBL
Дульный тормоз
Изделие «Игла» выполненное на оборудовании Quick-TECH MiniMax 25i GBL
Игла
Изделие «Изделие» выполненное на оборудовании Quick-TECH MiniMax 25i GBL
Изделие
Изделие «Корпус» выполненное на оборудовании Quick-TECH MiniMax 25i GBL
Корпус
Изделие «Корпус» выполненное на оборудовании Quick-TECH MiniMax 25i GBL
Корпус
Изделие «Корпус» выполненное на оборудовании Quick-TECH MiniMax 25i GBL
Корпус
Изделие «Корпус» выполненное на оборудовании Quick-TECH MiniMax 25i GBL
Корпус
Изделие «Основание» выполненное на оборудовании Quick-TECH MiniMax 25i GBL
Основание
Изделие «Ось» выполненное на оборудовании Quick-TECH MiniMax 25i GBL
Ось
Изделие «Ось» выполненное на оборудовании Quick-TECH MiniMax 25i GBL
Ось
Изделие «Разьем» выполненное на оборудовании Quick-TECH MiniMax 25i GBL
Разьем
Изделие «Сопло» выполненное на оборудовании Quick-TECH MiniMax 25i GBL
Сопло
Изделие «Стойка» выполненное на оборудовании Quick-TECH MiniMax 25i GBL
Стойка
Изделие «Форсунка» выполненное на оборудовании Quick-TECH MiniMax 25i GBL
Форсунка
Изделие «Цилиндр» выполненное на оборудовании Quick-TECH MiniMax 25i GBL
Цилиндр

Производитель

Компания Quick-ТЕСН Taiwan была основана в 1995 году. С момента своего основания компания Quick-ТЕСН сосредоточила свое внимание на производстве высокоточных станков сравнительно небольшого размера.

Сервисное обслуживание
Quick-TECH MiniMax 25i GBL

Гарантийное обслуживание станка Quick-TECH MiniMax 25i GBL

Мы проводим техническое обслуживание станка Quick-TECH, приобретенного в нашей компании, а также, по согласованию, оборудования других поставщиков.

Гарантийное обслуживание осуществляется силами сервисной службы ПроТехнологии.

Постгарантийное обслуживание Вашего станка

Посмотреть 3 минуты
о сервисной службе

Много лет оказываем сервисную поддержку, а именно, диагностику, ремонт, модернизацию металлообрабатывающего оборудования.
