Вертикально-фрезерный обрабатывающий центр с ЧПУ AWEA AF-1400

Name: Вертикально-фрезерный обрабатывающий центр с ЧПУ AWEA AF-1400
Brand: AWEA
Rating: 5 (125 reviews)

Высокоскоростной вертикально-фрезерный обрабатывающий центр AF-1400. В основе модели лежит конструкция высокой жёсткости, надёжный шпиндельный узел, линейные направляющие по осям, в сочетании с широким набором опций. Всё это позволяет предложить быстрый, сильный, стабильный, производительный и вместе с тем надёжный и жёсткий станок.

Лизинг и кредит

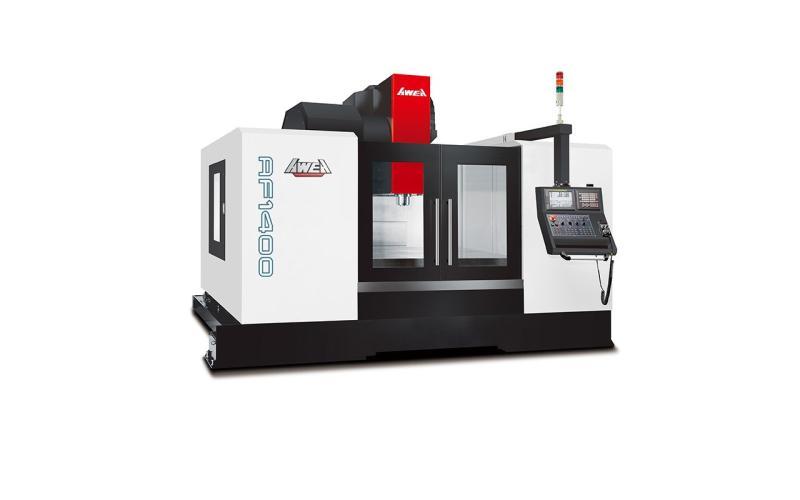

Вертикально-фрезерный обрабатывающий центр с ЧПУ AWEA AF-1400 Вертикально-фрезерный обрабатывающий центр с ЧПУ

Технические характеристики
AWEA AF-1400

Станки данной серии хорошо показывает себя при высокоскоростной обработке, например: пресс-форм или штампов.

Направляющие качения роликового типа сочетают в себе свойства достаточной жесткости и высокой скорости, что представляет собой оптимальное решение для общемашиностроительных и высокоскоростных видов обработки.

Устанавливаемые на станки AWEA шпиндели имеют систему масляной термостабилизации, а сопрягаемые поверхности станков, требующие высокой точности подвергаются процессу ручного шабрения.

Стол

Габаритные размеры, мм	1500×800
Нагрузка на стол, кг	1200

Шпиндельный узел

Тип привода	прямой
Мощность (пост./30 мин.), кВт	11/15
Скорость вращения шпинделя, об/мин	10000
Конус шпинделя	BT40

Скорость подач

Скорость холостого хода по осям X и Y, м/мин	30
Скорость холостого хода по оси Z, м/мин	24
Рабочая подача на все оси, м/мин	12

Инструментальный магазин

Тип исполнения	барабан
Количество позиций, шт	24
Устройство смены инструмента	рука–манипулятор
Макс. диаметр инструмента/через одно гнездо, мм	80/150
Макс. длина инструмента, мм	250
Макс. вес инструмента, кг	7

Прочие данные

Система ЧПУ	FANUC 0i-M
Тип направляющих	качения
Вес станка, кг	14000
Электропотребление, кВА	40

Рабочая зона

Высота от поверхности стола до торца шпинделя, мм	200~1000
Расстояние от оси вращения шпинделя до колонны, мм	963

Основные размеры обработки

Перемещение по оси X, мм	1400
Перемещение по оси Y, мм	800
Перемещение по оси Z, мм	800
Тип направляющих	Качения

Комплектация AWEA AF-1400

Стандартная комплектация

цельнолитая чугунная станина;

направляющие качения HIWIN;

система ЧПУ FANUC 0i-M;

дополнительный пульт с маховиком для управления станком;

Ethernet, RS-232 и USB порты;

функция жесткого нарезания резьбы;

шпиндель: BT, CAT или DIN 40; 10000 об/мин; 11/15 кВт; прямой привод;

система масляной термостабилизации шпинделя;

система автоматической смазки;

система подачи СОЖ;

инструментальный магазин Барабанного типа на 24 позиции;

2 боковых и 1 фронтальное устройства для уборки стружки шнекового типа с тележкой для стружки;

полное кабинетное ограждение рабочей зоны;

освещение рабочей зоны;

трехцветная сигнальная лампа;

теплообменник для электрического шкафа;

набор инструмента для установки и обслуживания станка;

опоры и нивелировочные болты;

трансформатор (380В/440В, 3 фазы);

телескопическая защита направляющих и ШВП на 3 оси;

пистолеты для СОЖ и сжатого воздуха;

документация к станку и на систему ЧПУ на английском и русском языках

Опциональные комплектующие

шпиндель с прямым приводом: от 10000 до 15000 об/мин; от 7,5/11 до 22/26 кВт;

шпиндель с приводом мотор-шпиндель: HSK A63 или HSK E50; от 20000 до 30000 об/мин;

установка оптических линеек HEIDENHAIN на оси X/Y/Z;

система подачи СОЖ через шпиндель от 20 до 70 Бар;

инструментальный магазин на 30/32/36/40/60 позиций;

увеличение высоты колонны на 100/200 мм;

отделитель масла от СОЖ;

система очистки и ионизации СОЖ;

функция смыва стружки со стенок станка внутри рабочей зоны;

замена направляющих на THK (Япония);

станок в спец. исполнении для обработки материалов типа: графит, чугун, керамика;

кондиционер для электрошкафа;

расширение возможностей системы ЧПУ FANUC 0i-MF: модуль AICC II; просмотр 200 блоков УП наперед; сервер данных 1 ГБ;

замена системы ЧПУ на FANUC 31i-MB;

замена системы ЧПУ на MITSUBISHI M80 (M800);

замена системы ЧПУ на SIEMENS 828D (840D);

замена системы ЧПУ на HEIDENHAIN i530;

модуль Manual Guide для системы ЧПУ FANUC;

подготовка станка к подключению поворотного или наклонно-поворотного стола;

подбор поворотного или наклонно-поворотного стола из модельного ряда TANSHING (Тайвань);

устройство для измерения инструмента или обрабатываемой детали RENISHAW (Великобритания) или BLUM (Германия), включая подготовку станка на заводе изготовителе

Получаемые изделия

Газтрубка

Корпус

Кронштейн

Крышка

Лопатка

Плита штампа

Ползун

Поршень

Радиатор

Тестовая деталь

Шнек

Производитель

AWEA MECHANTRONIC CO., LTD является признанным лидером в производстве фрезерного оборудования с ЧПУ на Востоке. Компания 25 лет специализируется в производстве портальных станков, горизонтально-расточных центров, пятикоординатных центров и вертикальных обрабатывающих центров.

Тайвань

Что нужно знать о AWEA?

Сервисное обслуживание
AWEA AF-1400

Гарантийное обслуживание станка AWEA AF-1400

Мы проводим техническое обслуживание станка AWEA, приобретенного в нашей компании, а также, по согласованию, оборудования других поставщиков.

Гарантийное обслуживание осуществляется силами сервисной службы ПроТехнологии.

Постгарантийное обслуживание Вашего станка

Посмотреть 3 минуты
о сервисной службе

Много лет оказываем сервисную поддержку, а именно, диагностику, ремонт, модернизацию металлообрабатывающего оборудования.
