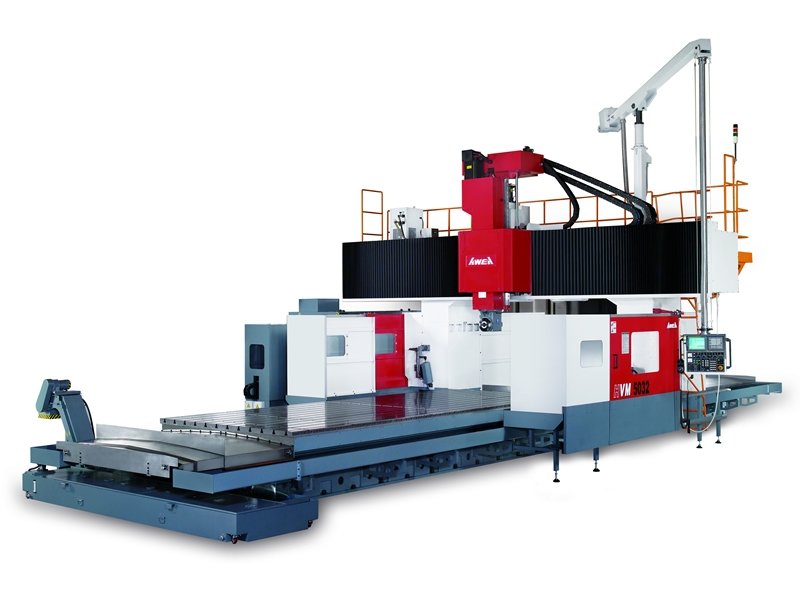

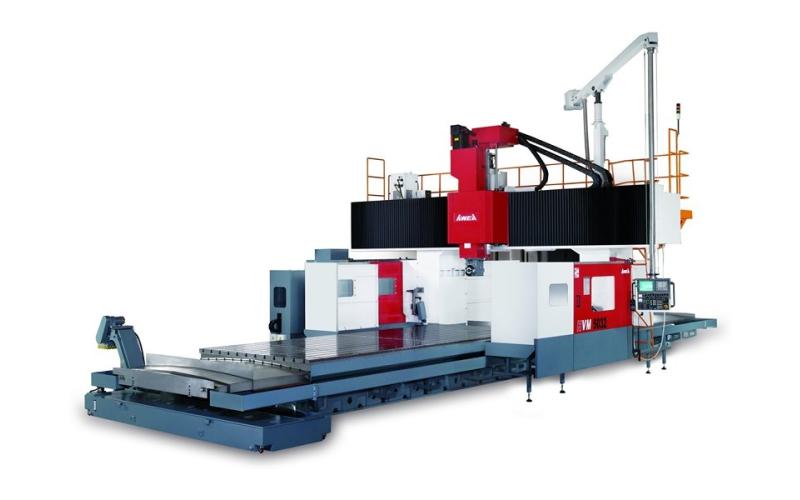

AWEA HVM-5032
AWEA HVM-5032
Распечатать

Технические
характеристики

Характеристики
Перемещение по оси X, мм 5000
Перемещение по оси Y, мм 3900
Перемещение по оси Z, мм 1000
Расстояние от фланца вертикального шпинделя до стола, мм 200~1200 (400~1400)
Расстояние от фланца горизонтального шпинделя до стола, мм -22~978(178~1178)
Расстояние между колоннами, мм 3200
Длина стола (X-направление), мм 5020
Длина стола (Y-направление), мм 2400
Макс. нагрузка на стол, кг 18000
Мощность (пост./30 мин.), кВт 22/26
Скорость вращения вертикального шпинделя, об/мин 10~4000
Скорость вращения горизонтального шпинделя, об/мин 20~2400
Конус шпинделя BT50
Диапазон рабочих подач, мм/мин 1~8000
Количество инструмента в магазине, шт. 60 (90,120)
Макс. диаметр инструмента/смежные, мм 127/240
Макс. длина инструмента/вес, мм/кг 400/25
Индексируемый угол 90°
Система ЧПУ Fanuc 18i
Смена с вертикального шпинделя на горизонтальный, сек около 100
Вес станка, кг 57000
Основные параметры
Наличие ЧПУда
Основные размеры обработки
Перемещение по оси X, мм5000
Перемещение по оси Y, мм3900
Перемещение по оси Z, мм1000
Тип направляющихКачения

Производитель

AWEA MECHANTRONIC CO., LTD является признанным лидером в производстве фрезерного оборудования с ЧПУ на Востоке. Компания 25 лет специализируется в производстве портальных станков, горизонтально-расточных центров, пятикоординатных центров и вертикальных обрабатывающих центров.
