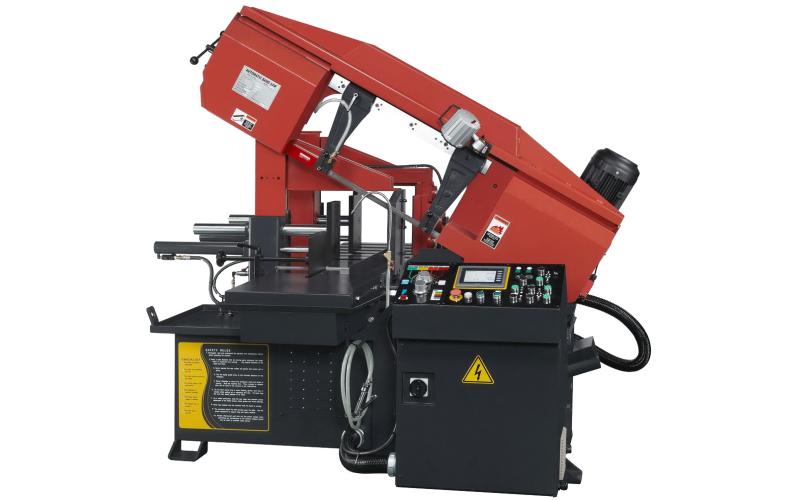

Автоматический ленточнопильный станок маятникового типа с поворотной рамой
ProTech BS-1318FA
Ленточнопильноеоборудование
Автоматический ленточнопильный станок по металлу маятникового типа. Станок рассчитан на промышленное использование. Имеет оборудование и систему управления для работы в автоматическом режиме. Поворот рамы позволяет резать заготовку под углом до 45 градусов в одну сторону. Система ЧПУ дает возможность выполнять различные операции, рассчитанные на серийное производство. Конструкция предназначена для выполнения полного цикла обработки круглых заготовок, диаметр которых не превышает 330 мм.
Технические
характеристики
Станки этой группы разработаны для резки различных заготовок (труба, профиль, двутавровая балка), имеют возможность поворота пильной рамы. Идеально адаптированы для использования в условиях как мелкой серии, так и промышленного поточного раскроя профильных и сплошных заготовок. Автоматическая подача заготовки в зону реза по программе позволяет максимально увеличить производительность и минимизировать ошибки оператора.
Характеристики
Режим работы станка | автоматический |
Тиски | гидравлические |
Регулировка подачи | гидроцилиндр |
Резка под углом | поворот пильной рамы |
Резка круга под 90°, мм | 330 |
Резка круга под 45°, мм | 280 |
Резка прямоугольника под 90°, мм | 330×410 |
Резка прямоугольника под 45°, мм | 330×260 |
Резка пакетом, мм | 300×410 |
Регулировка скорости | инвертор |
Размеры полотна, мм | 27×0,9×4130 |
Скорость полотна, м/мин | 25 –85 |
Мощность двигателя, кВт | 3,74 |
Размеры упаковки, мм | 2280×2190×1730 |
Вес нетто/брутто, кг | 1400/1668 |
Комплектация
Стандартная комплектация
автоматический транспортер для удаления стружки;
программируемое логическое устройство управления (PLC) всех электрических и гидравлических функций с цветным сенсорным дисплеем;
детектор хода полотна с автоматическим отключением станка при обрыве полотна или его заклинивании;
ручной зажим твердосплавных направляющих полотна;
стабилизаторы пильного полотна с твердосплавными направляющими и подшипниками;
плавное регулирование скорости полотна частотным регулятором (инвертор) ;
ручная система натяжения полотна;
щетка с приводом для очистки полотна;
возвратно-поступательная система автоматической подачи заготовки;
рабочий стол с подсветкой;
двойные гидротиски с поджимом неподвижных (правых) губок тисков;
верхние гидроприжимы;
установленное биметаллическое пильное полотно М 42;
набор инструмента;
контроль отсутствия заготовки.
Опциональные комплектующие
2-метровый рольганг;
канистра СОЖ 20 л;
устройство микрораспыления СОЖ (Микронайзер);
