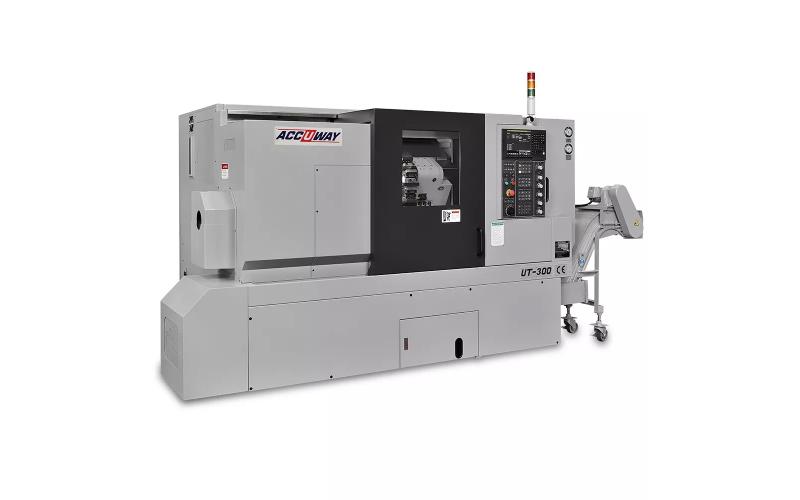

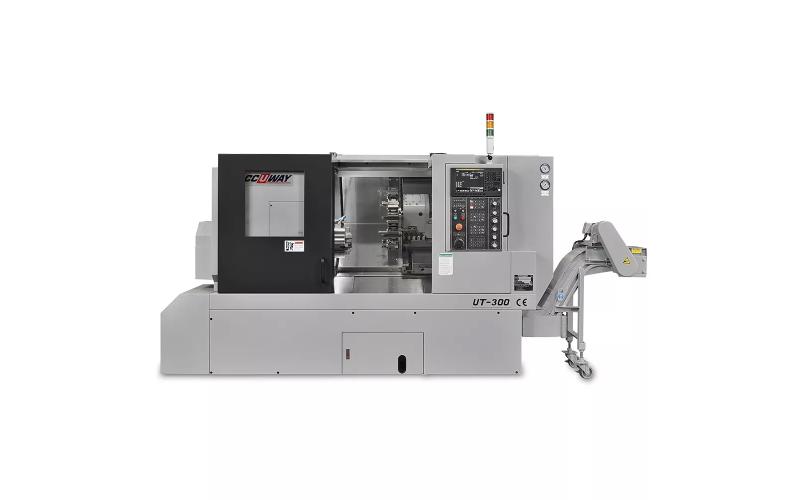

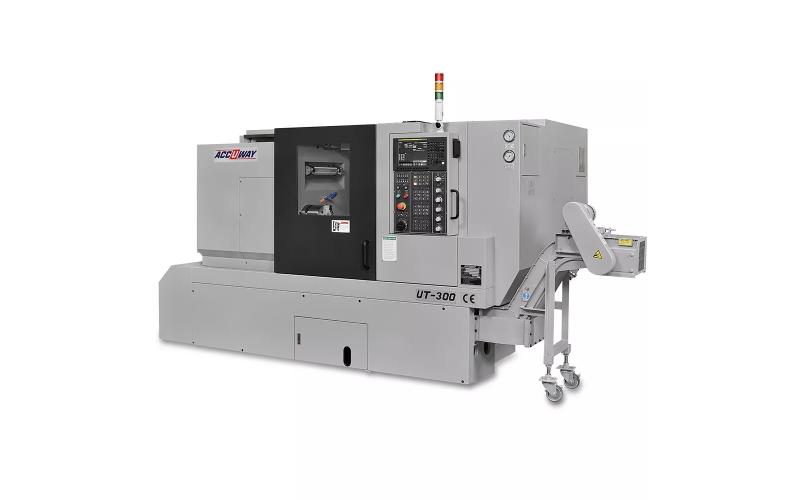

Токарный станок с ЧПУ ACCUWAY UT-300
Токарный станок с наклонной станиной с ЧПУ серии UT-300. Оснащен мощным высокомоментным приводом. Вкупе с жёсткой цельнолитой наклонной станиной и широкими направляющими скольжения, конструктив станка обеспечивает все условия для эффективного точения тяжелообрабатываемых материалов.
Технические характеристики
ACCUWAY UT-300
Характеристики
| Система ЧПУ | FANUC OiTC |
Основные размеры обработки
| Максимальный устанавливаемый Ø до кожуха Z-оси, мм | 612 |
| Максимальный устанавливаемый Ø до кожуха X-оси, мм | 388 |
| Максимальный обрабатываемый Ø (основной шпиндель), мм | 500 |
| Максимальная длина, мм | 700 |
Основной шпиндель
| Фланец шпинделя | A2-8 |
| Ø патрона (опция), дюйм | 10" (12") |
| Отверстие в шпинделе (опция), мм | 86 (101) |
| Частота вращения шпинделя (опция), об/мин | 3500 (2700) |
| Мощность шпинделя (пост./30 мин), кВт | 15/18,5 |
| Ø прутка (опция), мм | 75 (90) |
Перемещения
| Z-ось, мм | 750 |
| X-ось, мм | 250+50 |
Подачи
| Скорость холостого хода Z-оси, м/мин | 24 |
| Скорость холостого хода Х-оси, м/мин | 20 |

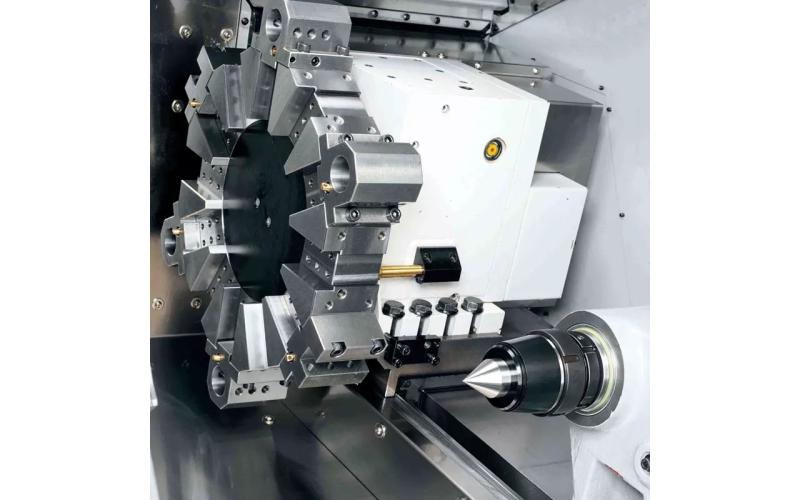

Револьверная головка
| Количество инструмента (опция) | 12 |
| Сечение державки (опция), мм | 25×25 |
| Сечение осевого инструмента, мм | 40 |
Задняя бабка
| Ход корпуса, мм | 540 |
| Ход пиноли, мм | 120 |
| Ø пиноли, мм | 85 |
| Размер конуса | MT5 |
| Позиционирование корпуса | программируемое |
Общие данные
| Размеры в плане, м | 3×1,8 |
| Высота, м | 1,8 |
| Вес, кг | 5500 |
Основные параметры
| Наличие ЧПУ | да |
| Мощность шпинделя, кВт | 15/18,5 |
Основные размеры обработки
| Максимальный обрабатываемый диаметр, мм | 500 |
| Максимальная обрабатываемая длина, мм | 700 |
| Макс. Ø обработки, мм | 500 |
| Макс. длина обработки, мм | 700 |
| Макс. Ø прутка, мм | 75 |
Комплектация ACCUWAY UT-300
Стандартная комплектация

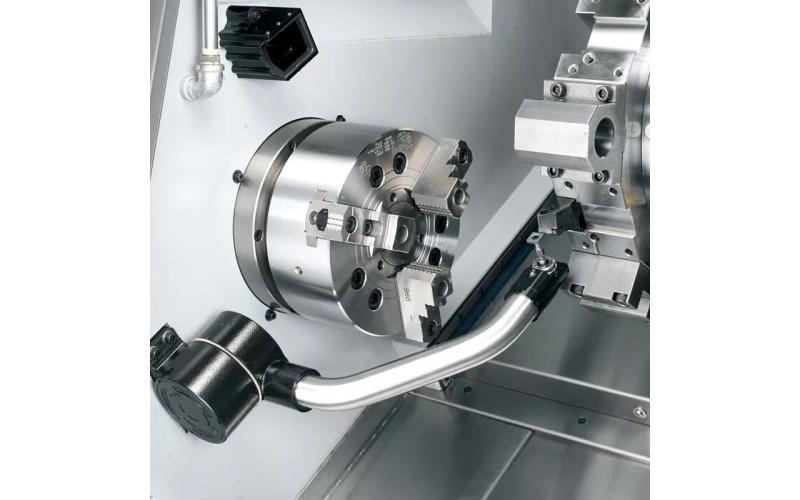

трехкулачковый патрон Strong с гидроцилиндром;
система ЧПУ FANUC Oi-TC;
монитор цветной 8.4" LCD;
интерфейс RS-232;
револьверная головка с гидравлическим приводом;
набор оснастки из резцедержателей и прижимных планок для револьверной головки;
кондиционер для электрошкафа;
гидравлическая станция;
система подачи СОЖ (4-bar);
полное ограждение X/Z осей;
система автоматической смазки;
трехцветная сигнализация режимов работы станка;
конвейер для стружки и тележка для стружки;
стандартный набор комплекта сырых и закаленных кулачков;
инструмент для установки станка;
инструкции по эксплуатации на английском и русском языке;
инструкции по программированию Fanuc
Опциональные комплектующие
замена трехкулачкового патрона и гидроцилиндра Strong(Тайвань) на Howa (Япония) или Kitagawa (Япония);
цанговый патрон Tonfou 42/B5 173E (60/B6 185E) (Тайвань);
замена на сервоприводную револьверную головку;
приводная револьверная головка VDI-30 + C-ось;
устройство размерной привязки инструмента Renishaw HPRA (съемное устройство);
автоматическая дверь;
трансформатор;
интерфейс для загрузочного устройства DH-65;
загрузочное устройство Fedek DH-65 1,2 м Ø5-65;
загрузочное устройство Fedek DH-65L 1,5 м Ø5-65;
деталеуловитель;
конвейер для готовых деталей;
кондиционер для электрического шкафа;
отделитель масляного тумана;
отделитель масла от СОЖ
Получаемые изделия
Вал
Гайка
Деталь
Деталь
Деталь
Деталь
Изделие
Кольцо
Кольцо
Корпус
Корпус
Корпус
Корпус
Корпус
Корпус
Корпус
Корпус
Корпус
Кронштейн
Опора
Основание
Ось
Петля
Разьем
Стойка
Танк
Тестовая деталь
Форсунка
Цилиндр
Штуцер
Производитель
Компания ACCUWAY Machinery Corporation является современным производством токарного и фрезерного оборудования с ЧПУ, протестированным по стандарту ISO9001. Ключевыми преимуществами оборудования ACCUWAY является монолитные чугунные станины, корпуса передней и задней бабок, суппорта и корпуса револьверных головок, использование направляющих скольжения, а также использование ШВП и подшипников высокого качества.
