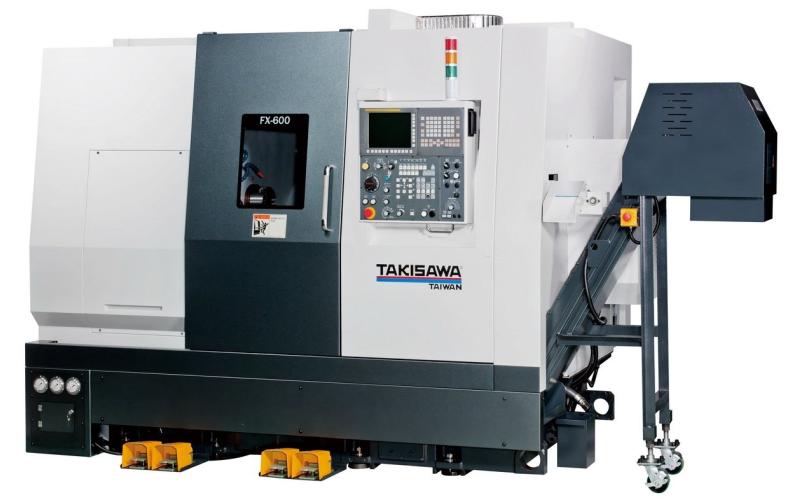

2-револьверный обрабатывающий центр с Y-осью и противошпинделем
Takisawa FX-600

Токарное оборудование
Takisawa FX-600

Токарный станок с ЧПУ с двумя револьверными головками и противошпинделем. Дает возможность вести параллельную обработку одновременно в 2-х шпинделях, что позволяет обрабатывать сложные детали без дополнительной переналадки.

Лизинг и кредит

Технические
характеристики

Токарно-фрезерный, высокопроизводительный, 2-револьверный обрабатывающий центр TAKISAWA FX-600, с осью Y и контршпинделем.

Характеристики
Система ЧПУ FANUC
Основные размеры обработки
Стандартный обрабатываемый диаметр, мм 220
Максимальный обрабатываемый диаметр, мм 300
Максимальная длина, мм 510
Расстояние между торцами двух шпинделей, мм Max.820/Min.200
Основной шпиндель
Фланец шпинделя Flat140
Диаметр патрона, мм 6"/169
Отверстие в шпинделе, мм 56
Частота вращения шпинделя, об/мин 6000
Мощность шпинделя <пост./30 мин>, кВт 7,5/11
Диаметр прутка, мм 42
Диаметр внутреннего подшипника, мм 80
Контршпиндель
Фланец шпинделя Ø140 Flat
Диаметр патрона, мм 6"/169
Отверстие в шпинделе, мм 56
Частота вращения шпинделя, об/мин 6000
Мощность шпинделя <пост./30 мин>, кВт 7,5/11
Диаметр прутка, мм 42
Диаметр внутреннего подшипника, мм 80
Перемещения
Z1/Z2 – ось, мм 540/540
Х1/X2 – ось, мм 180/180
Y – ось, мм ±35
Подачи
Скорость холостого хода Z1/Z2 – оси, м/мин 40/40
Скорость холостого хода Х1/X2 – оси, м/мин 24/24
Скорость холостого хода Y – оси, м/мин 16
Скорость холостого хода B – оси, м/мин 40
Точность
Точность позиционирования, мм ±0,005
Точность повторяемости, мм ±0,003
Револьверная головка
Количество головок 2
Количество позиций инструмента 12+12
Сечение державки, мм 20×20
Сечение державки под расточной инструмент, мм 25×25
Скорость вращения приводного инструмента, об/мин 6000
Диаметр приводного инструмента, мм Ø1-13
Мощность приводной головки, кВт 2,7
Привод оси Y, кВт 1,2
Привод оси B, кВт 2,5
Общие данные
Размеры в плане, м 2,74×2,02
Высота, м 2,2
Вес, кг 8000
Основные параметры
Наличие ЧПУда
Расположение шпинделяГоризонтальный
Мощность шпинделя, кВт7,5/11
Основные размеры обработки
Максимальный обрабатываемый диаметр, мм300
Максимальная обрабатываемая длина, мм510
Макс. Ø обработки, мм300
Макс. длина обработки, мм510
Макс. Ø прутка, мм42

Комплектация

Стандартная комплектация
система ЧПУ FANUC 32i-Model В;
шпиндель и контршпиндель с 6" трехкулачковыми патронами и гидроцилиндрами;
монитор цветной 10" LCD;
интерфейс RS-232/ USB интерфейс;
2 сервоприводные револьверные головки с приводным инструментом (верхняя головка с осью Y);
набор оснастки из резцедержателей и прижимных планок для револьверной головки;
кондиционер для электрошкафа;
гидравлическая станция;
система подачи СОЖ (4-bar);
полное ограждение X/Z осей;
система автоматической смазки;
трехцветная сигнализация режимов работы станка;
конвейер для стружки и тележка для стружки;
стандартный набор комплекта сырых и закаленных кулачков;
инструмент для установки станка;
инструкции по эксплуатации на английском и русском языке;
инструкции по программированию Fanuc

Получаемые изделия

Вал
Вал
Гайка
Гайка
Деталь
Деталь
Деталь
Деталь
Деталь
Деталь
Деталь
Деталь
Изделие
Изделие
Кольцо
Кольцо
Кольцо
Кольцо
Корпус
Корпус
Корпус
Корпус
Корпус
Корпус
Корпус
Корпус
Основание
Основание
Ось
Ось
Петля
Петля
Разьем
Разьем
Стойка
Стойка
Танк
Танк
Тестовая деталь
Тестовая деталь
Форсунка
Форсунка
Цилиндр
Цилиндр
Штуцер
Штуцер

Производитель

Компания Takisawa Taiwan работает на рынке станкостроения уже 40 лет. Станки Takisawa Taiwan отличаются высокой точностью и повторяемостью при механической обработке.

Файлы для загрузки

Сервисное
обслуживание

Гарантийное обслуживание станка Takisawa FX-600

Мы проводим техническое обслуживание станка Takisawa, приобретенного в нашей компании, а также, по согласованию, оборудования других поставщиков.

Гарантийное обслуживание осуществляется силами сервисной службы ПроТехнологии.
