Токарный станок с ЧПУ с приводным инструментом Takisawa EX-310

Горизонтально-токарные обрабатывающие центры с направляющими качения для скоростной обработки деталей

Модель в архиве!

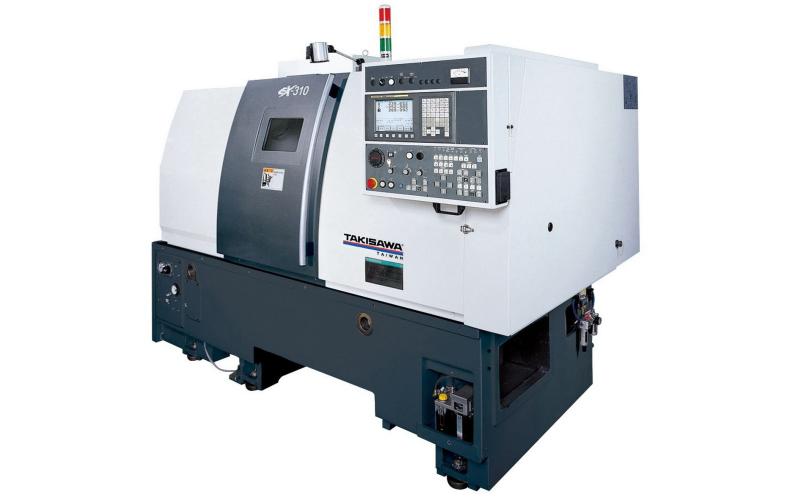

Токарный станок с ЧПУ с приводным инструментом Takisawa EX-310 Токарный станок с ЧПУ с приводным инструментом

Технические характеристики
Takisawa EX-310

EX-серия - многофункциональные токарные обрабатывающие центры с прямым приводом шпинделя, модель EX-310 оснащена приводной револьверной головкой. Станки EX-серии – это сочетание цельнолитой станины наклонного типа с направляющими качения. Оптимальное решение для скоростной и точной обработки.
Характеристики
Система ЧПУ FANUC
Основные размеры обработки
Максимальный Ø обработки над суппортом, мм 350
Максимальная обрабатываемая длина, мм 710
Шпиндель
Фланец шпинделя A2-8
Ø патрона, дюйм 10"
Отверстие в шпинделе, мм 86
Частота вращения шпинделя, об/мин 35 – 3500
Мощность шпинделя <пост./30 мин>, кВт 15/22
Диаметр прутка, мм 75/77
Диаметр подшипника, мм 120
Перемещения
"Z" – ось, мм 710
"X" – ось, мм 200
Подачи
Скорость холостого хода Z-оси, м/мин 20
Скорость холостого хода Х-оси, м/мин 16
Точность
Точность позиционирования, мм ±0,005
Точность повторяемости, мм ±0,003
Револьверная головка
Количество инструмента 12
Сечение державки, мм 25×25
Мощность, кВт 5,5
Общие данные
Размеры в плане, м 2,8
Высота, м 2
Вес, кг 5300
Основные параметры
Наличие ЧПУда
Расположение шпинделяГоризонтальный
Мощность шпинделя, кВт15/22
Основные размеры обработки
Максимальный обрабатываемый диаметр, мм350
Максимальная обрабатываемая длина, мм710
Макс. Ø обработки, мм350
Макс. длина обработки, мм710
Макс. Ø прутка, мм75

Комплектация Takisawa EX-310

Стандартная комплектация
ЧПУ FANUC
Трехкулачковый патрон
Приводная револьверная головка на 12 инструментов
Гидростанция
Система подачи СОЖ
Защита для направляющих и ШВП
Система автоматической смазки
Трехцветная сигнальная лампа
Освещение рабочей зоны
Педаль управления
Руководство по эксплуатации и программированию
Инструмент для установки и обслуживания станка
Комплект оснастки для револьверной головки
Трансформатор
Опциональные комплектующие
Конвейер для убора стружки и тележка
Улавливатель деталей
Конвейер для деталей
Счётчик деталей
Цанговый патрон
Интерфейс подключения автоматического загрузчика
Интерфейс податчика прутка
Автоматическая дверь
Система измерения и контроля износа инструмента
Обдув шпинделя
Manual guide i

Получаемые изделия

Изделие «Вал» выполненное на оборудовании Takisawa EX-310
Вал
Изделие «Гайка» выполненное на оборудовании Takisawa EX-310
Гайка
Изделие «Деталь» выполненное на оборудовании Takisawa EX-310
Деталь
Изделие «Деталь» выполненное на оборудовании Takisawa EX-310
Деталь
Изделие «Деталь» выполненное на оборудовании Takisawa EX-310
Деталь
Изделие «Деталь» выполненное на оборудовании Takisawa EX-310
Деталь
Изделие «Изделие» выполненное на оборудовании Takisawa EX-310
Изделие
Изделие «Кольцо» выполненное на оборудовании Takisawa EX-310
Кольцо
Изделие «Кольцо» выполненное на оборудовании Takisawa EX-310
Кольцо
Изделие «Корпус» выполненное на оборудовании Takisawa EX-310
Корпус
Изделие «Корпус» выполненное на оборудовании Takisawa EX-310
Корпус
Изделие «Корпус» выполненное на оборудовании Takisawa EX-310
Корпус
Изделие «Корпус» выполненное на оборудовании Takisawa EX-310
Корпус
Изделие «Основание» выполненное на оборудовании Takisawa EX-310
Основание
Изделие «Ось» выполненное на оборудовании Takisawa EX-310
Ось
Изделие «Петля» выполненное на оборудовании Takisawa EX-310
Петля
Изделие «Разьем» выполненное на оборудовании Takisawa EX-310
Разьем
Изделие «Стойка» выполненное на оборудовании Takisawa EX-310
Стойка
Изделие «Танк» выполненное на оборудовании Takisawa EX-310
Танк
Изделие «Тестовая деталь» выполненное на оборудовании Takisawa EX-310
Тестовая деталь
Изделие «Форсунка» выполненное на оборудовании Takisawa EX-310
Форсунка
Изделие «Цилиндр» выполненное на оборудовании Takisawa EX-310
Цилиндр
Изделие «Штуцер» выполненное на оборудовании Takisawa EX-310
Штуцер

Производитель

Компания Takisawa Taiwan работает на рынке станкостроения уже 40 лет. Станки Takisawa Taiwan отличаются высокой точностью и повторяемостью при механической обработке.

Сервисное обслуживание
Takisawa EX-310

Гарантийное обслуживание станка Takisawa EX-310

Мы проводим техническое обслуживание станка Takisawa, приобретенного в нашей компании, а также, по согласованию, оборудования других поставщиков.

Гарантийное обслуживание осуществляется силами сервисной службы ПроТехнологии.

Постгарантийное обслуживание Вашего станка

Посмотреть 3 минуты
о сервисной службе

Много лет оказываем сервисную поддержку, а именно, диагностику, ремонт, модернизацию металлообрабатывающего оборудования.
