Токарный обрабатывающий центр с фрезерной функцией ProTech LYNX 235M II

Name: Токарный обрабатывающий центр с фрезерной функцией ProTech LYNX 235M II
Brand: ProTech
Rating: 5 (102 reviews)

Станок в наличии

Компактный горизонтальный токарный станок. Модель оснащена шпинделем с высоким крутящим моментом и мощностью 18,5 кВт. Усиленная конструкция ребер жесткости предотвращает перекосы и деформации, а утолщенные и расширенные ключевые конструкции обеспечивают жесткость и устойчивость станины.

Лизинг и кредит

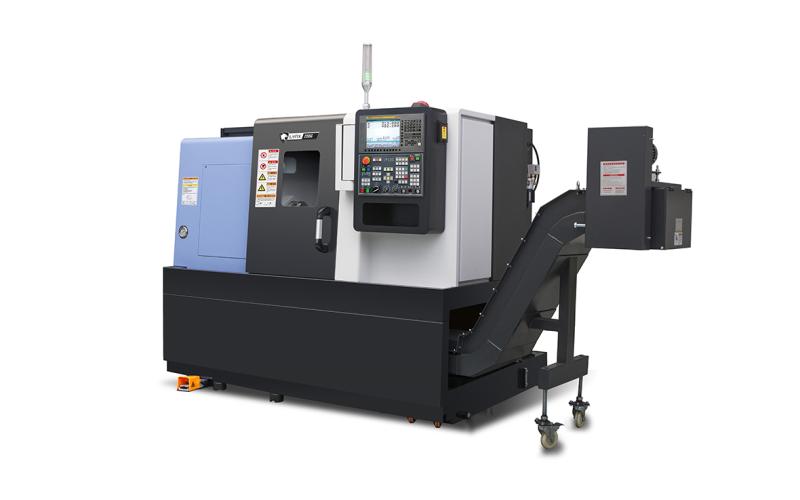

Токарный обрабатывающий центр с фрезерной функцией ProTech LYNX 235M II Токарный обрабатывающий центр с фрезерной функцией

Технические характеристики
ProTech LYNX 235M II

Передняя бабка и шпиндель изготовлены в температурно-регулируемых условиях, собраны и испытаны в чистом помещении. Передний конец сверхмощного шпинделя опирается на радиально-упорные шарикоподшипники. Задний конец опирается на двухрядные роликовые подшипники. Это снижает уровень шума при одновременном повышении жесткости и эффективности обработки.

Револьверная голова с сервоприводом для тяжелых условий эксплуатации с 12 позициями имеет изогнутую зубчатую муфту большого диаметра и высокое гидравлическое усилие зажима. Эта конструкция подходит для черновой, чистовой обработки и длинного растачивания, обеспечивая при этом высокую стабильность и производительность резания, исключительную жесткость и продлевает срок службы инструмента.

Крепление BTM45P надежно фиксирует инструмент на револьверной головке с высокой эффективностью, жесткостью и точностью. Уникальная внутренняя система привода обеспечивает высокую производительность обработки. Стабильная производительность сохраняется даже при фрезерных операциях, требующих использования удлиненного инструмента.

Характеристики

Система ЧПУ

DN Solutions – FANUC i-Series

Основные размеры обработки

Максимальный устанавливаемый диаметр, мм	510
Максимальный диаметр обработки, мм	250
Рекомендованный диаметр обработки, мм	210
Максимальная обрабатываемая длина, мм	480

Шпиндельный узел

Привод	Ремень
Фланец шпинделя	А2-6
Диаметр патрона, дюйм	210
Частота вращения шпинделя, об/мин	4500
Мощность шпинделя <пост./30 мин>, кВт	15/18,5
Диаметр прутка, мм	65

Задняя бабка

Перемещение тела задней бабки	Ручное
Диаметр пиноли, мм	65
Конус, MT#	4
Ход пиноли, мм	80

Перемещения

Z-ось, мм	550
X-ось, мм	175 (150±25)

Подачи

Скорость холостого хода Z-оси, м/мин	36
Скорость холостого хода Х-оси, м/мин	30

Револьверная головка

Количество инструмента	12
Сечение державки, мм	20×20
Сечение державки осевого инструмента, мм	32
Частота вращения приводного инструмента, об/мин	6000
Мощность приводного инструмента, кВт	3,7

Общие данные

Станина	Чугунная литая
Тип станины	Наклонная
Габариты занимаемой площади, мм	2795х1620
Высота станка, мм	1650
Вес, кг	3200

Основные параметры

Наличие ЧПУ	да
Мощность шпинделя, кВт	15/18,5

Основные размеры обработки

Макс. Ø обработки, мм	250
Макс. длина обработки, мм	480
Макс. Ø прутка, мм	65

Комплектация ProTech LYNX 235M II

Стандартная комплектация

Кабинетное ограждения зоны резания

Защита для направляющих и ШВП

Система ЧПУ DN Solutions – FANUC i-Series (основа 0i-TF Plus)

Гидростанция

Гидравлический цилиндр и трех кулачковый гидравлический патрон

Револьверная головка на 12 позиций с креплением инструмента BMT45P

Задняя бабка с гидравлической пинолью

Система подачи СОЖ

Система автоматической смазки

Трехцветная сигнальная лампа

Освещение рабочей зоны

Инструмент для установки и обслуживания станка

Трансформатор

Конвейер для уборки стружки

Документация на станок

Опциональные комплектующие

Система привязки инструмента (tool setter)

Приводной блок по оси Z

Приводной блок по оси X
