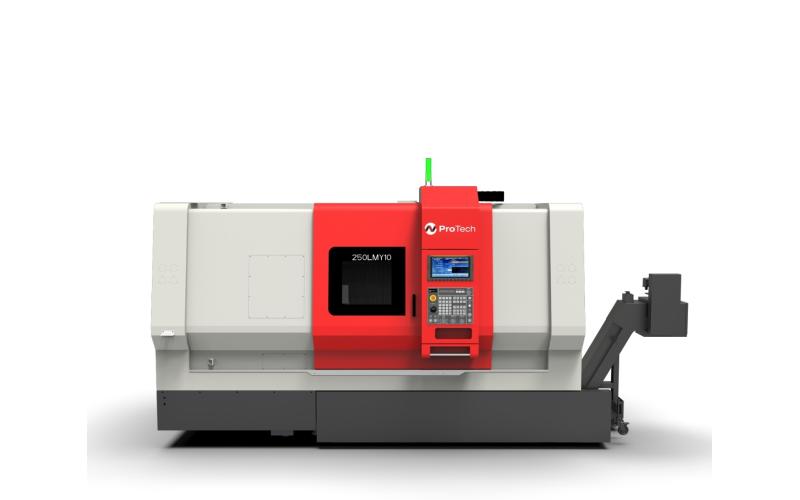

Токарный станок с ЧПУ с приводным инструментом и осью Y ProTech 250LMY10
Применяется для решения широкого спектра задач токарной обработки. Отличительная особенность модели в линейке 250L — наличие оси Y, которая существенно расширяет возможности оборудования, позволяя выполнять сложные фрезерные операции.
Технические характеристики
ProTech 250LMY10

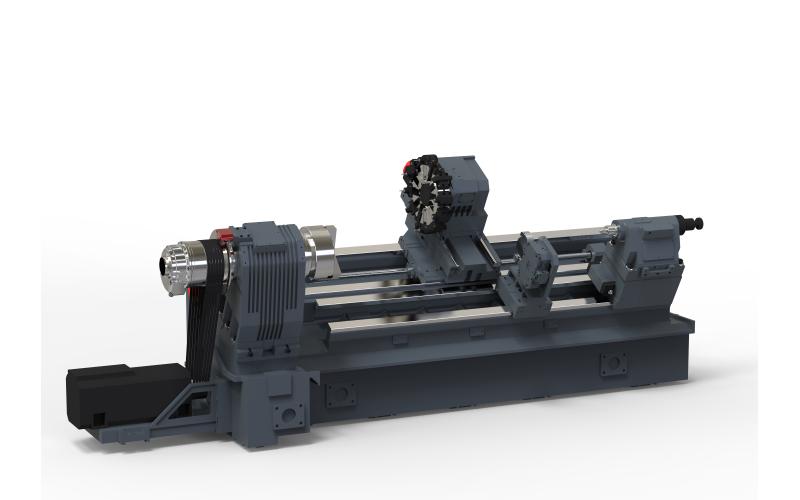

Станок оснащён револьверной головой с болтовым типом закрепления держателей инструмента BMT, что повышает жёсткость обработки.
В базовой комплектации модель 250LMY10 снабжена ленточным конвейером для уборки стружки, обеспечивающим её удаление с высокой производительностью.
Характеристики
| Система ЧПУ | Fanuc 0i-TF Plus |
| Макс. диаметр над станиной, мм | 860 |
| Макс. диаметр точения, мм | 540 |
| Макс. обтачиваемая длина, мм | |
| Тип привода | ременный |
| Фланец шпинделя | A2-8 |
| Диаметр трехкулачкового патрона, дюйм | 10 |
| Макс. скорость вращения шпинделя, об/мин | 3200 |
| Мощность сервомотора шпинделя <пост./30 мин>, кВт | 15 |
| Макс. диаметр прутка, мм | |
| Способ управления | программируемая |
| Способ перемещения | зацепление за суппорт РГ |
| Тип пиноли | гидравлический |
| Посадка под задний центр | конус Морзе №5 |
| Диаметр пиноли, мм | 100 |
| Ход пиноли, мм | |
| Ход по оси Z, мм | 850 |
| Ход по оси X, мм | 310 |
| Ход по оси Y, мм | ±60 |
| Скорость холостого хода по оси Z, м/мин | 18 |
| Скорость холостого хода по оси X, м/мин | 18 |
| Рабочая подача по всем осям, м/мин | |
| Позиционирование, мм | ±0,005 |
| Повторяемость, мм | ±0,003 |
| Дискретность оси С, градус | |
| Система крепления инструмента | BMT-65 |
| Механизм вращения | сервомотор |
| Механизм фиксации | гидравлический тормоз |
| Количество инструмента, шт. | 12 |
| Сечение державки токарного инструмента, мм | 25×25 |
| Сечение державки расточного инструмента, мм | 50 |
| Тип цанг в приводных блоках | ER-32 |
| Мощность приводного инструмента <пост./30 мин>, кВт | 5,5 |
| Макс. скорость вращения приводного инструмента, об/мин | |
| Вес станка, кг | 7300 |
| Длина станка без учета конвейера для стружки, мм | 4185 |
| Ширина станка, мм | 2300 |
| Высота станка, мм | 2455 |
Основные параметры
| Мощность шпинделя, кВт | 15/18,5 |
Основные размеры обработки
| Макс. Ø обработки, мм | 540 |
| Макс. длина обработки, мм | 790 |
| Макс. Ø прутка, мм | 75 |
Комплектация ProTech 250LMY10
Стандартная комплектация
Кабинетное ограждение рабочей зоны
Система ЧПУ Fanuc 0i-TF Plus с диагональю монитора 10,4 дюйма
Разъёмы: Ethernet, USB, PCMCIA (CF-card)
Главный шпиндель с ременным типом привода 15/18,5 кВт
Гидростанция
Гидравлический трехкулачковый патрон диаметром 15 дюймов
Программируемая гидравлическая задняя бабка
Педаль для управления патроном и задней бабкой
Револьверная голова с болтовой посадкой под держатели инструмента ВМТ65
Комплект держателей статичного инструмента
Теплообменник электрошкафа
Система подачи СОЖ (~4 Бар)
Защита для направляющих и ШВП
Система автоматической смазки
Лампа для освещения рабочей зоны
Трехцветная сигнальная лампа
Ленточный конвейер для уборки стружки
Наклоняемая тележка для стружки
Инструмент для установки и обслуживания станка

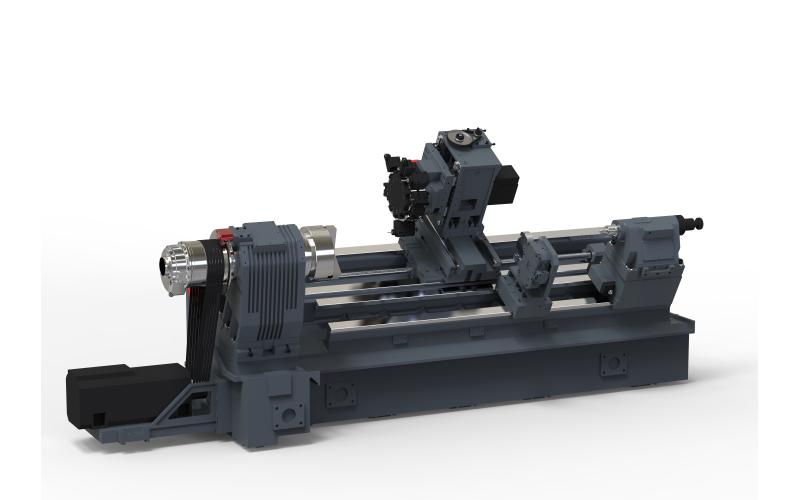

Литая чугунная наклоненная станина, усиленная ребрами жесткости
Широкие закаленные направляющие скольжения
Опоры и нивелировочные болты
Документация к станку и системе ЧПУ
Упаковка станка для безопасной перевозки по морю
Опциональные комплектующие
Модуль ЧПУ Fanuc Manual Guide i
Задняя бабка с собственным сервоприводом
Подготовка станка к подключению барфидера (барфидер интерфейс)
Система измерения инструмента Renishaw HPMA
Вытяжка масляного тумана с фильтром
Отделитель масла от СОЖ
Увеличение давления в системе подачи СОЖ до 30 Бар
Кондиционер для электрошкафа
Гидравлический люнет 7-104 mm JR-CX2
Гидравлический люнет 10-128 mm JR-CX3
Гидравлический люнет 10-158 mm JR-CX4
Гидравлический люнет 18-205 mm JR-CX3
Гидравлический люнет 28-260 mm JR-CX4
Дополнительный приводной блок 0°
Дополнительный приводной блок 90°
