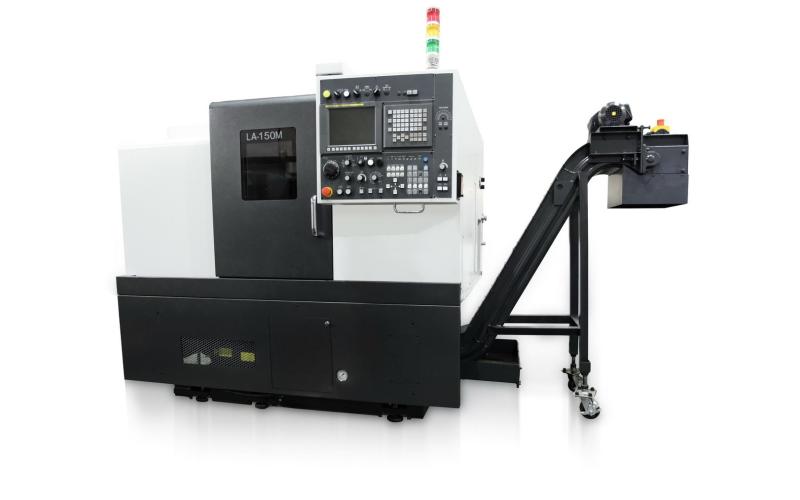

Токарный станок с ЧПУ с приводным инструментом Takisawa LA-150ML
Токарный станок с ЧПУ с фрезерной функцией LA-150ML. Предназначен для высокопроизводительной токарной обработки деталей типа «фланец» или «диск». Фрезерный привод существенно расширяет возможности станка, позволяя выполнять сложные операции.
Технические характеристики
Takisawa LA-150ML
Станки данной серии – это сочетание цельнолитой удлиненной станины наклонного типа с направляющими скольжения. Основная область применения – обработка труднообрабатываемых материалов, таких как: легированные, калёные стали, титан и т.п. Наличие приводной револьверной головки с функцией фрезерования позволяет производить обработку деталей сложной конфигурации. Оптимальное решение для тяжелой и точной обработки.
Характеристики
| Система ЧПУ | FANUC |
Основные размеры обработки
| Максимальный устанавливаемый диаметр, мм | 470 |
| Максимальный диаметр обработки, мм | 250 |
| Максимальная обрабатываемая длина, мм | 583 |
Основной шпиндель
| Фланец шпинделя | А2-6 |
| Диаметр патрона, мм | 8" |
| Отверстие в шпинделе, мм | 63 |
| Частота вращения шпинделя, об/мин | 4000 |
| Мощность шпинделя (пост./30 мин), кВт | 7,5/11 |
| Диаметр прутка, мм | 52 |
| Диаметр подшипника, мм | 100 |
Задняя бабка
| Перемещение, мм | 175 |
| Диаметр пиноли, мм | 75 |
| Ход пиноли, мм | 100 |
| Конус | MT4 |
Перемещения
| Z-ось, мм | 675 |
| X-ось, мм | 175 |
Подачи
| Скорость холостого хода Z-оси, м/мин | 24 |
| Скорость холостого хода Х-оси, м/мин | 24 |
Точность
| Точность позиционирования, мм | ±0,005 |
| Точность повторяемости, мм | ±0,003 |
Револьверная головка
| Количество инструмента приводной головки | 12 |
| Сечение державки, мм | 20×20 |
| Сечение державки осевого инструмента, мм | 25 |
| Сечение державки приводного инструмента , мм | 13 |
| Мощность приводной головки, кВт | 2,2/3,7(3,7/5,5) |
Общие данные
| Размеры в плане, м | 2,0×1,76 |
| Высота, м | 1,56 |
| Вес, кг | 3300 |
Основные параметры
| Наличие ЧПУ | да |
| Расположение шпинделя | Горизонтальный |
| Мощность шпинделя, кВт | 7,5/11 |
Основные размеры обработки
| Максимальный обрабатываемый диаметр, мм | 250 |
| Максимальная обрабатываемая длина, мм | 583 |
| Макс. Ø обработки, мм | 250 |
| Макс. длина обработки, мм | 583 |
| Макс. Ø прутка, мм | 52 |
Комплектация Takisawa LA-150ML
Стандартная комплектация
10" LCD монитор
гидравлический цилиндр и трех кулачковый патрон
приводная револьверная головка на 12 инструментов
программируемая задняя бабка
гидростанция
система подачи СОЖ
защита для направляющих и ШВП
система автоматической смазки
трехцветная сигнальная лампа
освещение рабочей зоны
педаль управления
руководство по эксплуатации и программированию
инструмент для установки и обслуживания станка
комплект оснастки для револьверной головки
трансформатор
конвейер для уборки стружки
приводной блок 0 градусов
приводной блок 90 градусов
Опциональные комплектующие
улавливатель деталей
счётчик деталей
интерфейс податчика прутка
автоматическая дверь
обдув шпинделя
система привязки и контроля износа инструмента
Fanuc 0i-TD MGi + LCD монитор
Fanuc 0i-TD MATE + LCD монитор
устройство автоматической подачи прутка
Получаемые изделия
Вал
Гайка
Деталь
Деталь
Деталь
Деталь
Изделие
Кольцо
Кольцо
Корпус
Корпус
Корпус
Корпус
Основание
Ось
Петля
Разьем
Стойка
Танк
Тестовая деталь
Форсунка
Цилиндр
Штуцер
