Токарный станок с ЧПУ Takisawa NEX-110

Токарный станок с ЧПУ NEX-110. Отличается высокой точностью, обеспечивая быстрое и точное позиционирование, повторяемость. Конструкция системы крепления инструментальных блоков стандарта BMT обуславливает жесткую и точную обработку. Предназначен для выполнения высокоскоростной обработки деталей сложной геометрии.
Лизинг и кредит

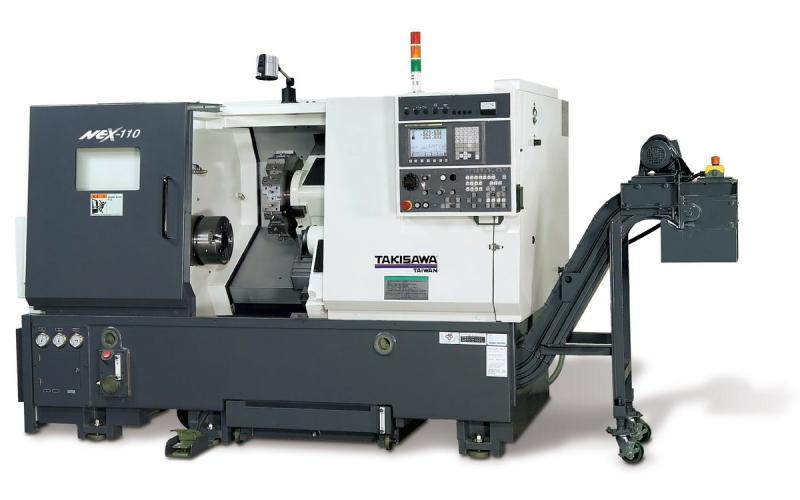

Токарный станок с ЧПУ Takisawa NEX-110 Токарный станок с ЧПУ

Технические характеристики
Takisawa NEX-110

С самого начала своей деятельности Taiwan Takisawa наладила производство 2-осевых станков серии NEX-100. Эти модели уже являются классикой и обладают стабильной и точной работой. А сочетание цельнолитой станины наклонного типа с направляющими качения обеспечивает скоростную и точную обработку.
Характеристики
Система ЧПУ FANUC
Основные размеры обработки
Максимальный устанавливаемый Ø, мм 495
Стандартный Ø обработки, мм 275
Максимальный Ø обработки, мм 400
Максимальная обрабатываемая длина, мм 657
Шпиндель
Фланец шпинделя A2-8
Ø патрона, мм 10"
Отверстие в шпинделе, мм 86
Частота вращения шпинделя, об/мин 3500
Мощность шпинделя <пост./30 мин>, кВт 15/18,5
Диаметр прутка, мм 75 (77)
Диаметр подшипника, мм 150
Задняя бабка
Перемещение, мм 580
Диаметр пиноли, мм 110
Ход пиноли, мм 150
Конус МТ5
Перемещения
Z-ось, мм 710
X-ось, мм 220
Подачи
Скорость холостого хода Z-оси, м/мин 16
Скорость холостого хода Х-оси, м/мин 20
Точность
Точность позиционирования, мм ±0,005
Точность повторяемости, мм ±0,003
Револьверная головка
Количество инструмента 10
Сечение державки, мм 25×25
Сечение державки осевого инструмента, мм 50
Общие данные
Размеры в плане, м 2,8×1,8
Высота, м 1,8
Вес, кг 5000
Основные параметры
Наличие ЧПУда
Мощность шпинделя, кВт15/18,5
Основные размеры обработки
Максимальный обрабатываемый диаметр, мм400
Максимальная обрабатываемая длина, мм657
Макс. Ø обработки, мм495
Макс. длина обработки, мм657
Макс. Ø прутка, мм75

Комплектация Takisawa NEX-110

Стандартная комплектация
ЧПУ FANUC
Гидравлический цилиндр и трех кулачковый патрон
Приводная револьверная головка на 8 инструментов
Программируемый пиноль задней бабки
Гидростанция
Система подачи СОЖ
Защита для направляющих и ШВП
Система автоматической смазки
Трехцветная сигнальная лампа
Освещение рабочей зоны
Педаль управления
Руководство по эксплуатации и программированию
Инструмент для установки и обслуживания станка
Комплект оснастки для револьверной головки
Трансформатор
Опциональные комплектующие
Конвейер для убора стружки и тележка
Улавливатель деталей
Конвейер для деталей
Счётчик деталей
Цанговый патрон
Программируемая задняя бабка
Интерфейс подключения робота
Интерфейс податчика прутка
Автоматическая дверь
Система измерения и контроля износа инструмента
Обдув шпинделя

Получаемые изделия

Изделие «Вал» выполненное на оборудовании Takisawa NEX-110
Вал
Изделие «Гайка» выполненное на оборудовании Takisawa NEX-110
Гайка
Изделие «Деталь» выполненное на оборудовании Takisawa NEX-110
Деталь
Изделие «Деталь» выполненное на оборудовании Takisawa NEX-110
Деталь
Изделие «Деталь» выполненное на оборудовании Takisawa NEX-110
Деталь
Изделие «Деталь» выполненное на оборудовании Takisawa NEX-110
Деталь
Изделие «Изделие» выполненное на оборудовании Takisawa NEX-110
Изделие
Изделие «Кольцо» выполненное на оборудовании Takisawa NEX-110
Кольцо
Изделие «Кольцо» выполненное на оборудовании Takisawa NEX-110
Кольцо
Изделие «Корпус» выполненное на оборудовании Takisawa NEX-110
Корпус
Изделие «Корпус» выполненное на оборудовании Takisawa NEX-110
Корпус
Изделие «Корпус» выполненное на оборудовании Takisawa NEX-110
Корпус
Изделие «Корпус» выполненное на оборудовании Takisawa NEX-110
Корпус
Изделие «Основание» выполненное на оборудовании Takisawa NEX-110
Основание
Изделие «Ось» выполненное на оборудовании Takisawa NEX-110
Ось
Изделие «Петля» выполненное на оборудовании Takisawa NEX-110
Петля
Изделие «Разьем» выполненное на оборудовании Takisawa NEX-110
Разьем
Изделие «Стойка» выполненное на оборудовании Takisawa NEX-110
Стойка
Изделие «Танк» выполненное на оборудовании Takisawa NEX-110
Танк
Изделие «Тестовая деталь» выполненное на оборудовании Takisawa NEX-110
Тестовая деталь
Изделие «Форсунка» выполненное на оборудовании Takisawa NEX-110
Форсунка
Изделие «Цилиндр» выполненное на оборудовании Takisawa NEX-110
Цилиндр
Изделие «Штуцер» выполненное на оборудовании Takisawa NEX-110
Штуцер

Производитель

Компания Takisawa Taiwan работает на рынке станкостроения уже 40 лет. Станки Takisawa Taiwan отличаются высокой точностью и повторяемостью при механической обработке.

Сервисное обслуживание
Takisawa NEX-110

Гарантийное обслуживание станка Takisawa NEX-110

Мы проводим техническое обслуживание станка Takisawa, приобретенного в нашей компании, а также, по согласованию, оборудования других поставщиков.

Гарантийное обслуживание осуществляется силами сервисной службы ПроТехнологии.

Постгарантийное обслуживание Вашего станка

Посмотреть 3 минуты
о сервисной службе

Много лет оказываем сервисную поддержку, а именно, диагностику, ремонт, модернизацию металлообрабатывающего оборудования.
