Токарный станок с ЧПУ с удлиненной станиной Takisawa LA-200L

Удлиненная версия токарного станка с ЧПУ LA200, обеспечивающая возможность установки и обработки более длинных заготовок в сравнении с базовой моделью.

Лизинг и кредит

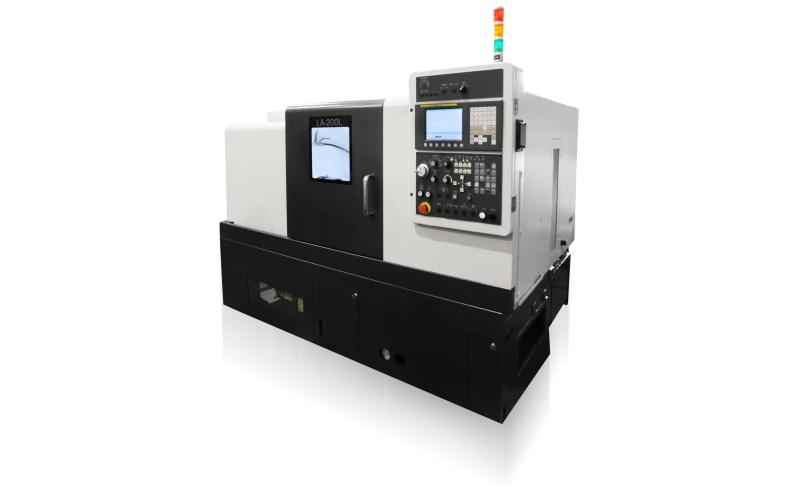

Токарный станок с ЧПУ с удлиненной станиной Takisawa LA-200L Токарный станок с ЧПУ с удлиненной станиной

Технические характеристики
Takisawa LA-200L

Станки данной серии – это сочетание цельнолитой станины наклонного типа с направляющими скольжения. Основная область применения – обработка труднообрабатываемых материалов, таких как: легированные, калёные стали, титан и т.п. Оптимальное решение для тяжелой и точной обработки длинномерных заготовок.
Характеристики
Система ЧПУ FANUC
Основные размеры обработки
Максимальный устанавливаемый диаметр, мм 470
Максимальный диаметр обработки, мм 250
Максимальная обрабатываемая длина, мм 600
Основной шпиндель
Фланец шпинделя А2-6
Диаметр патрона, мм 8"
Отверстие в шпинделе, мм 63
Частота вращения шпинделя, об/мин 3200
Мощность шпинделя (пост./30 мин), кВт 7,5/11
Диаметр прутка, мм 52
Диаметр подшипника, мм 100
Задняя бабка
Перемещение, мм 175
Диаметр пиноли, мм 75
Ход пиноли, мм 100
Конус MT4
Перемещения
Z-ось, мм 675
X-ось, мм 140
Подачи
Скорость холостого хода Z-оси, м/мин 24
Скорость холостого хода Х-оси, м/мин 24
Точность
Точность позиционирования, мм ±0,005
Точность повторяемости, мм ±0,003
Револьверная головка
Количество инструмента 8 (12)
Сечение державки, мм 25×25
Сечение державки осевого инструмента, мм 40
Общие данные
Размеры в плане, м 2,15×1,66
Высота, м 1,8
Вес, кг 3500
Основные параметры
Наличие ЧПУда
Мощность шпинделя, кВт7,5/11
Основные размеры обработки
Максимальный обрабатываемый диаметр, мм250
Максимальная обрабатываемая длина, мм600
Макс. Ø обработки, мм470
Макс. длина обработки, мм600
Макс. Ø прутка, мм52

Комплектация Takisawa LA-200L

Стандартная комплектация
10" LCD монитор
гидравлический цилиндр и трех кулачковый патрон
револьверная головка на 8 инструментов
программируемая задняя бабка
гидростанция
система подачи СОЖ
защита для направляющих и ШВП
система автоматической смазки
трехцветная сигнальная лампа
освещение рабочей зоны
педаль управления
руководство по эксплуатации и программированию
инструмент для установки и обслуживания станка
комплект оснастки для револьверной головки
трансформатор
конвейер для уборки стружки
Опциональные комплектующие
улавливатель деталей
счётчик деталей
интерфейс податчика прутка
автоматическая дверь
обдув шпинделя
система привязки и контроля износа инструмента
револьверная головка на 12 инструментов
коробка передач
Fanuc 0i-TD MGi + LCD монитор
Fanuc 0i-TD MATE + LCD монитор
устройство автоматической подачи прутка

Получаемые изделия

Изделие «Вал» выполненное на оборудовании Takisawa LA-200L
Вал
Изделие «Гайка» выполненное на оборудовании Takisawa LA-200L
Гайка
Изделие «Деталь» выполненное на оборудовании Takisawa LA-200L
Деталь
Изделие «Деталь» выполненное на оборудовании Takisawa LA-200L
Деталь
Изделие «Деталь» выполненное на оборудовании Takisawa LA-200L
Деталь
Изделие «Деталь» выполненное на оборудовании Takisawa LA-200L
Деталь
Изделие «Изделие» выполненное на оборудовании Takisawa LA-200L
Изделие
Изделие «Кольцо» выполненное на оборудовании Takisawa LA-200L
Кольцо
Изделие «Кольцо» выполненное на оборудовании Takisawa LA-200L
Кольцо
Изделие «Корпус» выполненное на оборудовании Takisawa LA-200L
Корпус
Изделие «Корпус» выполненное на оборудовании Takisawa LA-200L
Корпус
Изделие «Корпус» выполненное на оборудовании Takisawa LA-200L
Корпус
Изделие «Корпус» выполненное на оборудовании Takisawa LA-200L
Корпус
Изделие «Основание» выполненное на оборудовании Takisawa LA-200L
Основание
Изделие «Ось» выполненное на оборудовании Takisawa LA-200L
Ось
Изделие «Петля» выполненное на оборудовании Takisawa LA-200L
Петля
Изделие «Разьем» выполненное на оборудовании Takisawa LA-200L
Разьем
Изделие «Стойка» выполненное на оборудовании Takisawa LA-200L
Стойка
Изделие «Танк» выполненное на оборудовании Takisawa LA-200L
Танк
Изделие «Тестовая деталь» выполненное на оборудовании Takisawa LA-200L
Тестовая деталь
Изделие «Форсунка» выполненное на оборудовании Takisawa LA-200L
Форсунка
Изделие «Цилиндр» выполненное на оборудовании Takisawa LA-200L
Цилиндр
Изделие «Штуцер» выполненное на оборудовании Takisawa LA-200L
Штуцер

Производитель

Компания Takisawa Taiwan работает на рынке станкостроения уже 40 лет. Станки Takisawa Taiwan отличаются высокой точностью и повторяемостью при механической обработке.
