Токарный станок с ЧПУ с приводным инструментом Takisawa LA-250M

Токарный станок с ЧПУ LA-250M с фрезерной функцией. Предназначен для обработки деталей большого диаметра типа «фланец» или «диск». Фрезерный привод существенно расширяет возможности станка, позволяя выполнять сложные операции.

Лизинг и кредит

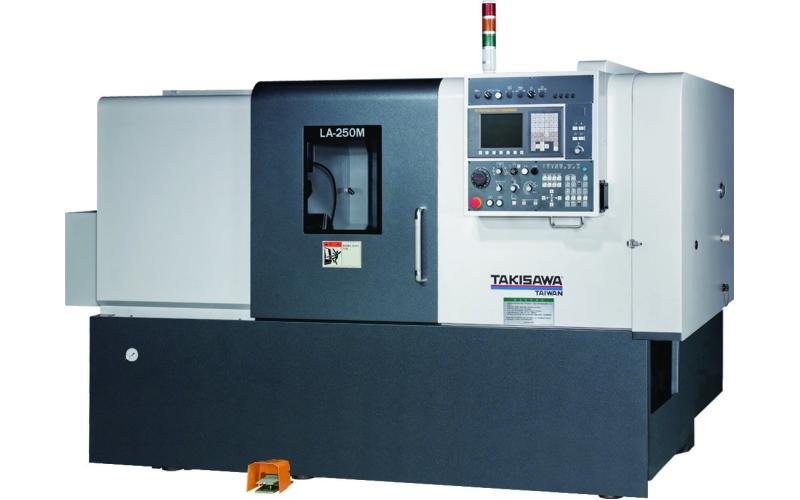

Токарный станок с ЧПУ с приводным инструментом Takisawa LA-250M Токарный станок с ЧПУ с приводным инструментом

Технические характеристики
Takisawa LA-250M

Станки данной серии – это сочетание цельнолитой станины наклонного типа с направляющими скольжения. Основная область применения – обработка труднообрабатываемых материалов, таких как: легированные, калёные стали, титан и т.п. Наличие приводной револьверной головки с функцией фрезерования позволяет производить обработку деталей сложной конфигурации. Оптимальное решение для тяжелой и точной обработки.
Характеристики
Система ЧПУ FANUC
Основные размеры обработки
Максимальный устанавливаемый диаметр, мм 580
Максимальный диаметр обработки, мм 420
Максимальная обрабатываемая длина, мм 734
Основной шпиндель
Фланец шпинделя А2-8
Диаметр патрона, мм 10"
Отверстие в шпинделе, мм 86
Частота вращения шпинделя, об/мин 3000 (3500)
Мощность шпинделя (пост./30 мин), кВт 15/18,5
Диаметр прутка, мм 78
Диаметр подшипника, мм 120
Задняя бабка
Перемещение, мм 790
Диаметр пиноли, мм 110
Ход пиноли, мм 150
Конус MT5
Перемещения
Z-ось, мм 800
X-ось, мм 255
Подачи
Скорость холостого хода Z-оси, м/мин 20
Скорость холостого хода Х-оси, м/мин 16
Точность
Точность позиционирования, мм ±0,005
Точность повторяемости, мм ±0,003
Револьверная головка
Количество инструмента приводной головки 12
Сечение державки, мм 25×25
Сечение державки осевого инструмента, мм 40
Сечение державки приводного инструмента , мм 20
Мощность приводной головки, кВт 3,7/5,5
Общие данные
Размеры в плане, м 2,8×1,8
Высота, м 1,8
Вес, кг 6300
Основные параметры
Наличие ЧПУда
Расположение шпинделяГоризонтальный
Мощность шпинделя, кВт15/18,5
Основные размеры обработки
Максимальный обрабатываемый диаметр, мм420
Максимальная обрабатываемая длина, мм734
Макс. Ø обработки, мм420
Макс. длина обработки, мм734
Макс. Ø прутка, мм78

Комплектация Takisawa LA-250M

Стандартная комплектация
8,4" LCD монитор
гидравлический цилиндр и трех кулачковый патрон
приводная револьверная головка на 12 инструментов
программируемая задняя бабка
гидростанция
система подачи СОЖ
защита для направляющих и ШВП
система автоматической смазки
трехцветная сигнальная лампа
освещение рабочей зоны
педаль управления
руководство по эксплуатации и программированию
инструмент для установки и обслуживания станка
комплект оснастки для револьверной головки
трансформатор
конвейер для уборки стружки
приводной блок 0 градусов
приводной блок 90 градусов
Опциональные комплектующие
улавливатель деталей
счётчик деталей
интерфейс податчика прутка
автоматическая дверь
обдув шпинделя
система привязки и контроля износа инструмента
Fanuc 0i-TD MGi + LCD монитор
Fanuc 0i-TD MATE + LCD монитор
устройство автоматической подачи прутка

Получаемые изделия

Изделие «Вал» выполненное на оборудовании Takisawa LA-250M
Вал
Изделие «Гайка» выполненное на оборудовании Takisawa LA-250M
Гайка
Изделие «Деталь» выполненное на оборудовании Takisawa LA-250M
Деталь
Изделие «Деталь» выполненное на оборудовании Takisawa LA-250M
Деталь
Изделие «Деталь» выполненное на оборудовании Takisawa LA-250M
Деталь
Изделие «Деталь» выполненное на оборудовании Takisawa LA-250M
Деталь
Изделие «Изделие» выполненное на оборудовании Takisawa LA-250M
Изделие
Изделие «Кольцо» выполненное на оборудовании Takisawa LA-250M
Кольцо
Изделие «Кольцо» выполненное на оборудовании Takisawa LA-250M
Кольцо
Изделие «Корпус» выполненное на оборудовании Takisawa LA-250M
Корпус
Изделие «Корпус» выполненное на оборудовании Takisawa LA-250M
Корпус
Изделие «Корпус» выполненное на оборудовании Takisawa LA-250M
Корпус
Изделие «Корпус» выполненное на оборудовании Takisawa LA-250M
Корпус
Изделие «Основание» выполненное на оборудовании Takisawa LA-250M
Основание
Изделие «Ось» выполненное на оборудовании Takisawa LA-250M
Ось
Изделие «Петля» выполненное на оборудовании Takisawa LA-250M
Петля
Изделие «Разьем» выполненное на оборудовании Takisawa LA-250M
Разьем
Изделие «Стойка» выполненное на оборудовании Takisawa LA-250M
Стойка
Изделие «Танк» выполненное на оборудовании Takisawa LA-250M
Танк
Изделие «Тестовая деталь» выполненное на оборудовании Takisawa LA-250M
Тестовая деталь
Изделие «Форсунка» выполненное на оборудовании Takisawa LA-250M
Форсунка
Изделие «Цилиндр» выполненное на оборудовании Takisawa LA-250M
Цилиндр
Изделие «Штуцер» выполненное на оборудовании Takisawa LA-250M
Штуцер
