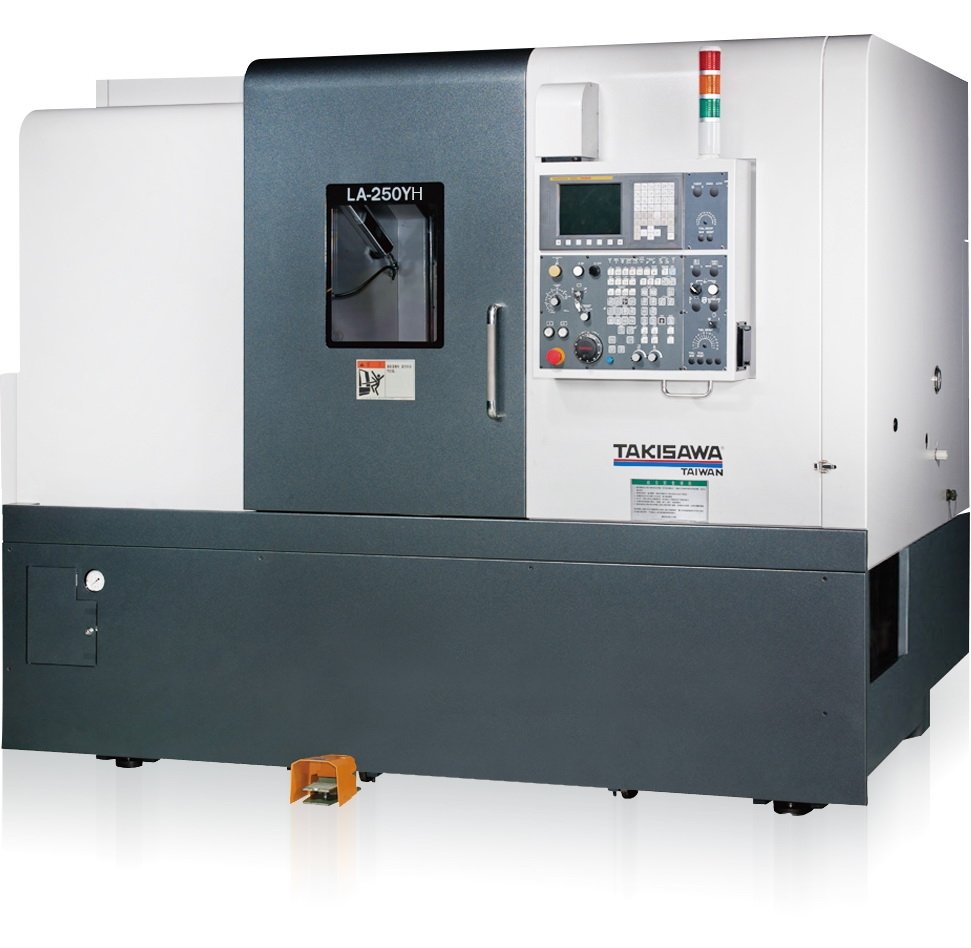

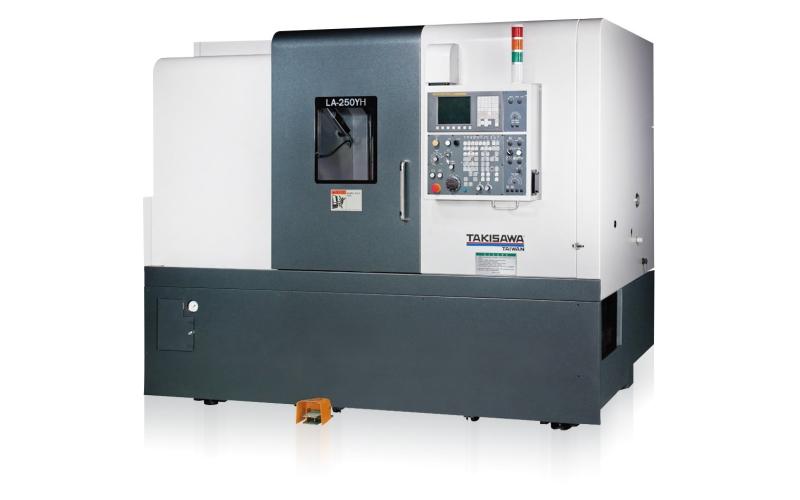

Токарный станок с ЧПУ с Y-осью
Takisawa LA-250Y

Токарное оборудование
Takisawa LA-250Y

Токарно-фрезерный обрабатывающий центр с Y-осью повышенной жёсткости на направляющих скольжения.

Лизинг и кредит

Технические
характеристики

Станки данной серии – это сочетание цельнолитой станины наклонного типа с направляющими скольжения. Основная область применения – обработка труднообрабатываемых материалов, таких как: легированные, калёные стали, титан и т.п. Наличие приводной револьверной головки с функцией фрезерования и Y-оси с приводным инструментом позволяет производить обработку деталей сложной конфигурации. Оптимальное решение для тяжелой и точной обработки
Характеристики
Система ЧПУ FANUC
Основные размеры обработки
Максимальный устанавливаемый диаметр, мм 580
Максимальный диаметр обработки, мм 450
Максимальный диаметр обработки над суппортом, мм 244
Максимальная обрабатываемая длина, мм 750
Основной шпиндель
Фланец шпинделя А2-8
Диаметр патрона, мм 10"
Отверстие в шпинделе, мм 86
Частота вращения шпинделя, об/мин 3000 (3500)
Мощность шпинделя (пост./30 мин), кВт 15/18,5
Диаметр прутка, мм 75
Диаметр подшипника, мм 120
Задняя бабка
Перемещение, мм 680
Диаметр пиноли, мм 110
Ход пиноли, мм 150
Конус MT5
Перемещения
Z-ось, мм 800(1200)
X-ось, мм 220
Y-ось, мм ±50
Подачи
Скорость холостого хода Z-оси, м/мин 20
Скорость холостого хода Х-оси, м/мин 16
Скорость холостого хода Y-оси, м/мин 8
Точность
Точность позиционирования, мм ±0,005
Точность повторяемости, мм ±0,003
Револьверная головка
Количество инструмента 12
Сечение державки, мм 25×25
Сечение державки осевого инструмента, мм 40
Мощность приводного инструмента, кВт 3,7/5,5
Общие данные
Размеры в плане, метр 2,9×2,095
Высота, метр 2,027
Вес, кг 6200
Основные параметры
Наличие ЧПУда
Расположение шпинделяГоризонтальный
Мощность шпинделя, кВт15/18,5
Основные размеры обработки
Максимальный обрабатываемый диаметр, мм450
Максимальная обрабатываемая длина, мм750
Макс. Ø обработки, мм450
Макс. длина обработки, мм750
Макс. Ø прутка, мм75

Комплектация

Стандартная комплектация
10" LCD монитор
гидравлический цилиндр и трех кулачковый патрон
сервоприводная револьверная головка на 12 инструментов
программируемая задняя бабка
гидростанция
система подачи СОЖ
защита для направляющих и ШВП
система автоматической смазки
трехцветная сигнальная лампа
освещение рабочей зоны
педаль управления
руководство по эксплуатации и программированию
инструмент для установки и обслуживания станка
комплект оснастки для револьверной головки
трансформатор
конвейер для уборки стружки
блок приводного инструмента(0°) для работы вдоль Х оси
блок приводного инструмента(90°) для работы вдоль Z оси
Опциональные комплектующие
улавливатель деталей
счётчик деталей
интерфейс податчика прутка
автоматическая дверь
система контроля измерения и контроля износа инструмента
увеличение проходного отверстия в тяговой трубе с 75 до 90 мм
обдув шпинделя
Fanuc 0i-TD + LCD монитор
Fanuc 0i-TD MGi + LCD монитор
Fanuc 0i-TD MATE + LCD монитор (коробка передач)
Fanuc 0i-TD + LCD монитор (коробка передач)
Fanuc 0i-TD MGi + LCD монитор (коробка передач)

Получаемые изделия

Вал
Вал
Гайка
Гайка
Деталь
Деталь
Деталь
Деталь
Деталь
Деталь
Деталь
Деталь
Изделие
Изделие
Кольцо
Кольцо
Кольцо
Кольцо
Корпус
Корпус
Корпус
Корпус
Корпус
Корпус
Корпус
Корпус
Основание
Основание
Ось
Ось
Петля
Петля
Разьем
Разьем
Стойка
Стойка
Танк
Танк
Тестовая деталь
Тестовая деталь
Форсунка
Форсунка
Цилиндр
Цилиндр
Штуцер
Штуцер

Производитель

Компания Takisawa Taiwan работает на рынке станкостроения уже 40 лет. Станки Takisawa Taiwan отличаются высокой точностью и повторяемостью при механической обработке.

Файлы для загрузки

Сервисное
обслуживание

Гарантийное обслуживание станка Takisawa LA-250Y

Мы проводим техническое обслуживание станка Takisawa, приобретенного в нашей компании, а также, по согласованию, оборудования других поставщиков.

Гарантийное обслуживание осуществляется силами сервисной службы ПроТехнологии.

Постгарантийное обслуживание Вашего станка

Посмотреть 3 минуты
о сервисной службе

Много лет оказываем сервисную поддержку, а именно, диагностику, ремонт, модернизацию металлообрабатывающего оборудования.
