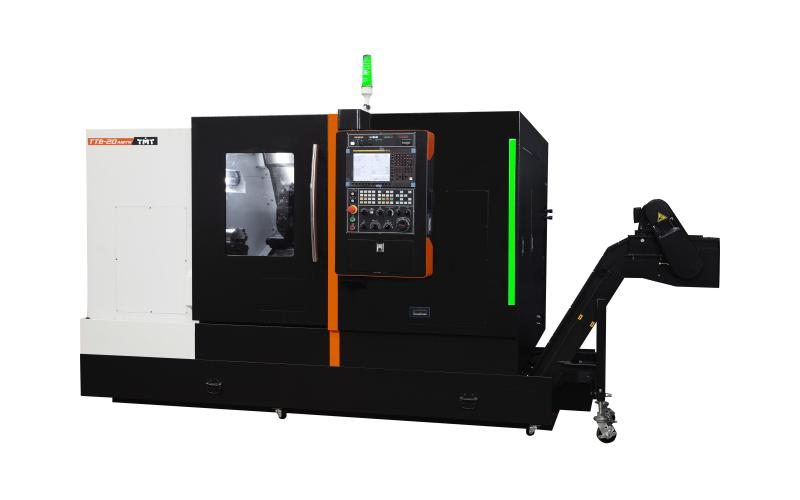

Токарный станок на направляющих скольжения с противошпинделем и осью Y TMT TTB-20AMYW

Токарный станок с ЧПУ с углом наклона станины 30°.  Конструктивная особенность модели обеспечивает эффективное удаление стружки из зоны реза, высокую точность работы оборудования.

Лизинг и кредит
TMT TTB-20AMYW Токарный станок на направляющих скольжения с противошпинделем и осью Y

Технические характеристики
TMT TTB-20AMYW

В стандартной комплектации применяется гидравлическая система с низким уровнем шума и высоким моментом, повышающая прижимную силу револьвера при смене инструмента. Станок оснащается широкими направляющими скольжения, которые имеют большую жесткость и выдерживают большие поперечные нагрузки. Наличие оси Y упрощает обработку и обеспечивает высокую точность позиционирования.

Дополнительное оснащение револьверной головой с приводным инструментом позволяет выполнять несколько операций одновременно.

Характеристики
Система ЧПУ FANUC 0i-TF
Основные размеры обработки
Максимальный устанавливаемый диаметр над станиной, мм 850
Максимальный устанавливаемый диаметр над суппортом, мм 700
Максимальный диаметр точения, мм 300
Максимальная обрабатываемая длина, мм 600
Главный шпиндель
Привод, тип Ремень
Фланец шпинделя, тип А2-6
Диаметр патрона, дюйм 8
Отверстие в шпинделе, мм 66
Частота вращения шпинделя, об/мин 4 200
Мощность <пост/30 мин>, кВт 11/15
Диаметр прутка, мм 52
Противошпиндель
Привод, тип Ремень
Фланец шпинделя, тип A2-5
Диаметр патрона, дюйм 6
Отверстие в шпинделе, мм 55
Частота вращения шпинделя, об/мин 5 500
Мощность <пост/30 мин>, кВт 7,5/11
Диаметр прутка, мм 45
Перемещения
Ось Z, мм 715
Ось X, мм 155 + 25
Ось Y, мм ± 50
Тип направляющих Скольжения
Подачи
Скорость холостого хода по оси Z, м/мин 25
Скорость холостого хода по оси Х, м/мин 20
Скорость холостого хода по оси Y, м/мин 10
Револьверная головка
Посадка под оснастку, тип BMT-65
Мощность <пост/30 мин>, кВт 3,7/5,5
Количество позиций в том числе приводных, шт 12/12
Сечение державки токарного инструмента, мм 25×25
Сечение державки осевого инструмента, мм 40
Прочие данные
Масса, кг 6000
Основные параметры
Мощность шпинделя, кВт11/15
Основные размеры обработки
Перемещение по оси X, мм155
Перемещение по оси Z, мм665
Макс. Ø обработки, мм300
Макс. длина обработки, мм600
Макс. Ø прутка, мм52
Тип направляющихКачения

Комплектация TMT TTB-20AMYW

Стандартная комплектация
Литая чугунная станина, усиленная ребрами жёсткости
Кабинетное ограждения зоны резания
Направляющие скольжения
Защита для направляющих и ШВП
Система ЧПУ FANUC 0i-TF с диалоговым программированием Manual Guide i и диагональю экрана 10,4 дюйма
Гидравлический цилиндр и трехкулачковый гидравлический патрон 8” на главном шпинделе
Гидравлический цилиндр и трехкулачковый гидравлический патрон 6” на гпротивошпинделе
Педали для управления патронами
Гидравлическая револьверная голова на 12 инструментальных позиций BMT-65 с осью Y
Комплект держателей статичного инструмента для револьверной головы
Конвейер для уборки стружки
Подготовка станка для подключения податчика прутка
Система подачи СОЖ
Пистолет для сжатого воздуха
Пистолет для СОЖ
Система автоматической смазки
Трехцветная сигнальная лампа
Освещение рабочей зоны
Руководство по эксплуатации и программированию
Инструмент для установки и обслуживания станка
Трансформатор
Документация к станку и системе ЧПУ на русском языке
Опциональные комплектующие
Система измерения инструмента на главном шпинделе
Маслоотделитель
Барфидер
Интерфейс для подключения барфидера
Ловушка для деталей с конвейером готовых деталей
Выталкиватель деталей из противошпинделя
Педаль для управления патроном на противошпинделе

Получаемые изделия

Изделие «Вал» выполненное на оборудовании TMT TTB-20AMYW
Вал
Изделие «Гайка» выполненное на оборудовании TMT TTB-20AMYW
Гайка
Изделие «Деталь» выполненное на оборудовании TMT TTB-20AMYW
Деталь
Изделие «Деталь» выполненное на оборудовании TMT TTB-20AMYW
Деталь
Изделие «Деталь» выполненное на оборудовании TMT TTB-20AMYW
Деталь
Изделие «Деталь» выполненное на оборудовании TMT TTB-20AMYW
Деталь
Изделие «Изделие» выполненное на оборудовании TMT TTB-20AMYW
Изделие
Изделие «Кольцо» выполненное на оборудовании TMT TTB-20AMYW
Кольцо
Изделие «Кольцо» выполненное на оборудовании TMT TTB-20AMYW
Кольцо
Изделие «Корпус» выполненное на оборудовании TMT TTB-20AMYW
Корпус
Изделие «Корпус» выполненное на оборудовании TMT TTB-20AMYW
Корпус
Изделие «Корпус» выполненное на оборудовании TMT TTB-20AMYW
Корпус
Изделие «Корпус» выполненное на оборудовании TMT TTB-20AMYW
Корпус
Изделие «Основание» выполненное на оборудовании TMT TTB-20AMYW
Основание
Изделие «Ось» выполненное на оборудовании TMT TTB-20AMYW
Ось
Изделие «Петля» выполненное на оборудовании TMT TTB-20AMYW
Петля
Изделие «Разьем» выполненное на оборудовании TMT TTB-20AMYW
Разьем
Изделие «Стойка» выполненное на оборудовании TMT TTB-20AMYW
Стойка
Изделие «Танк» выполненное на оборудовании TMT TTB-20AMYW
Танк
Изделие «Тестовая деталь» выполненное на оборудовании TMT TTB-20AMYW
Тестовая деталь
Изделие «Форсунка» выполненное на оборудовании TMT TTB-20AMYW
Форсунка
Изделие «Цилиндр» выполненное на оборудовании TMT TTB-20AMYW
Цилиндр
Изделие «Штуцер» выполненное на оборудовании TMT TTB-20AMYW
Штуцер

Производитель

Компании ТМТ — тайваньский производитель металлообрабатывающего оборудования с более чем сорокалетней историей работы на рынке. Залогом успеха производителя являются высокое качество комплектующих, высококвалифицированный инженерно-технический персонал, а также высокая репутация бренда как надежного поставщика технологического оборудования.
ТайваньТайвань
Работает с 1978 года.
