Токарный обрабатывающий центр TMT TTB-20BMYW

Токарный обрабатывающий центр с ЧПУ с углом наклона станины 30°.  Конструктивная особенность модели обеспечивает эффективное удаление стружки из зоны реза, высокую точность работы оборудования.


Лизинг и кредит

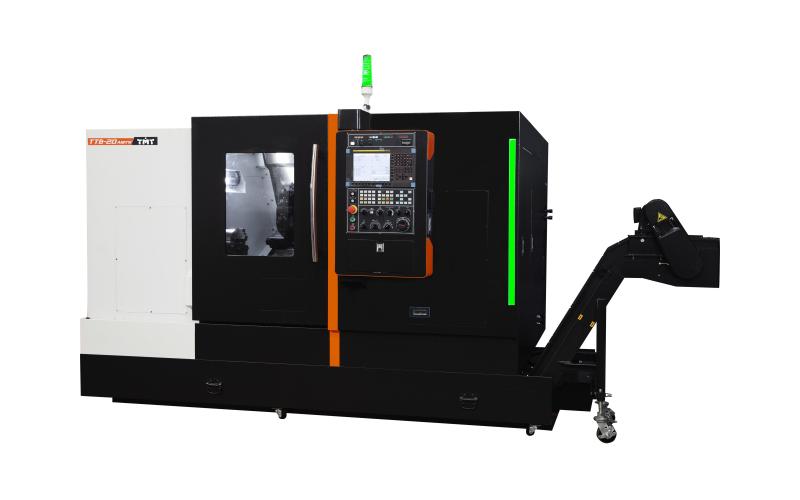

TMT TTB-20BMYW Токарный обрабатывающий центр

Технические характеристики
TMT TTB-20BMYW

В стандартной комплектации применяется гидравлическая система с низким уровнем шума и высоким моментом, повышающая прижимную силу револьвера при смене инструмента. Станок оснащается широкими направляющими скольжения, которые имеют большую жесткость и выдерживают большие поперечные нагрузки. Наличие оси Y упрощает обработку и обеспечивает высокую точность позиционирования.

Дополнительное оснащение револьверной головой с приводным инструментом позволяет выполнять несколько операций одновременно.

Характеристики
Система ЧПУ Siemens 828D
Габариты рабочей зоны
Макс. устанавливаемый диаметр над станиной, мм 850
Макс. диаметр точения, мм 300
Макс. обрабатываемая длина, мм 545
Главный шпиндель
Фланец шпинделя, тип А2-6
Максимальный диаметр патрона, дюйм 10
Частота вращения шпинделя, об/мин 3 500
Мощность <пост/30 мин>, кВт 11/15
Диаметр прутка, мм 65
Противошпиндель
Фланец шпинделя, тип A2-5
Диаметр патрона, дюйм 6
Частота вращения шпинделя, об/мин 5 500
Мощность <пост/30 мин>, кВт 7,5/11
Диаметр прутка, мм 45
Перемещения
По оси Z, мм 665
По оси X, мм 155 + 25
По оси Y, мм ± 50
По оси B, мм 570
Подачи
Скорость холостого хода по осям X / Y / Z / B, м/мин 20/10/25/10
Мощность приводов по осям X / Y / Z / B, кВт 3/3/3/3
Револьверная голова
Посадка под держатели инструмента, тип BMT-65
Мощность приводного инструмента <пост/30 мин>, кВт 3,7/5,5
Скорость вращения инструмента, об/мин 4 000
Количество позиций/ в том числе приводных, шт 12/12
Сечение державки токарного инструмента, мм 25×25
Сечение державки осевого инструмента, мм 40
Прочие данные
Масса, кг 6 000
Основные параметры
Мощность шпинделя, кВт11/15
Основные размеры обработки
Перемещение по оси X, мм155
Перемещение по оси Z, мм665
Макс. Ø обработки, мм300
Макс. длина обработки, мм545
Макс. Ø прутка, мм65
Тип направляющихКачения

Комплектация TMT TTB-20BMYW

Стандартная комплектация
Литая чугунная станина, усиленная ребрами жёсткости
Кабинетное ограждения зоны резания
Защита для направляющих и ШВП
Система ЧПУ Siemens 828D c ShopMill/ShopTurn, диагональ экрана 10,4 дюйма, 3D simulation 1
Привод главного шпинделя Siemens 1PH8131
Привод противошпинделя Siemens 1PH8105
Привод приводного инструмента Siemens 1PH8083
Привод по осям X/Y/Z Siemens 1FK7083
Интерфейсы RS-232, PCMCIA, Ethernet, USB
Гидростанция
Гидравлический цилиндр и трехкулачковый гидравлический патрон 8” на главном шпинделе
Гидравлический цилиндр и трехкулачковый гидравлический патрон 6” на противошпинделе
Педаль для управления патроном на главном шпинделе
Гидравлическая револьверная голова Sauter (Германия) на 12 инструментальных позиций BMT-65 с осью Y
Конвейер для стружки и тележка для стружки
Система подачи СОЖ (4 Бар)
Система автоматической смазки
Трехцветная сигнальная лампа
Освещение рабочей зоны
Инструмент для установки и обслуживания станка
Кондиционер электрошкафа
Функция жесткого нарезания резьбы
Трансформатор
Документация к станку и системе ЧПУ
Опциональные комплектующие
Система измерения инструмента на главном шпинделе
Маслоотделитель
Барфидер
Интерфейс для подключения барфидера
Ловушка для деталей с конвейером готовых деталей
Выталкиватель деталей из противошпинделя
Педаль для управления патроном на противошпинделе

Получаемые изделия

Изделие «Вал» выполненное на оборудовании TMT TTB-20BMYW
Вал
Изделие «Гайка» выполненное на оборудовании TMT TTB-20BMYW
Гайка
Изделие «Деталь» выполненное на оборудовании TMT TTB-20BMYW
Деталь
Изделие «Деталь» выполненное на оборудовании TMT TTB-20BMYW
Деталь
Изделие «Деталь» выполненное на оборудовании TMT TTB-20BMYW
Деталь
Изделие «Деталь» выполненное на оборудовании TMT TTB-20BMYW
Деталь
Изделие «Изделие» выполненное на оборудовании TMT TTB-20BMYW
Изделие
Изделие «Кольцо» выполненное на оборудовании TMT TTB-20BMYW
Кольцо
Изделие «Кольцо» выполненное на оборудовании TMT TTB-20BMYW
Кольцо
Изделие «Корпус» выполненное на оборудовании TMT TTB-20BMYW
Корпус
Изделие «Корпус» выполненное на оборудовании TMT TTB-20BMYW
Корпус
Изделие «Корпус» выполненное на оборудовании TMT TTB-20BMYW
Корпус
Изделие «Корпус» выполненное на оборудовании TMT TTB-20BMYW
Корпус
Изделие «Основание» выполненное на оборудовании TMT TTB-20BMYW
Основание
Изделие «Ось» выполненное на оборудовании TMT TTB-20BMYW
Ось
Изделие «Петля» выполненное на оборудовании TMT TTB-20BMYW
Петля
Изделие «Разьем» выполненное на оборудовании TMT TTB-20BMYW
Разьем
Изделие «Стойка» выполненное на оборудовании TMT TTB-20BMYW
Стойка
Изделие «Танк» выполненное на оборудовании TMT TTB-20BMYW
Танк
Изделие «Тестовая деталь» выполненное на оборудовании TMT TTB-20BMYW
Тестовая деталь
Изделие «Форсунка» выполненное на оборудовании TMT TTB-20BMYW
Форсунка
Изделие «Цилиндр» выполненное на оборудовании TMT TTB-20BMYW
Цилиндр
Изделие «Штуцер» выполненное на оборудовании TMT TTB-20BMYW
Штуцер

Видеоматериалы

Производитель

Компании ТМТ — тайваньский производитель металлообрабатывающего оборудования с более чем сорокалетней историей работы на рынке. Залогом успеха производителя являются высокое качество комплектующих, высококвалифицированный инженерно-технический персонал, а также высокая репутация бренда как надежного поставщика технологического оборудования.
ТайваньТайвань
Работает с 1978 года.
