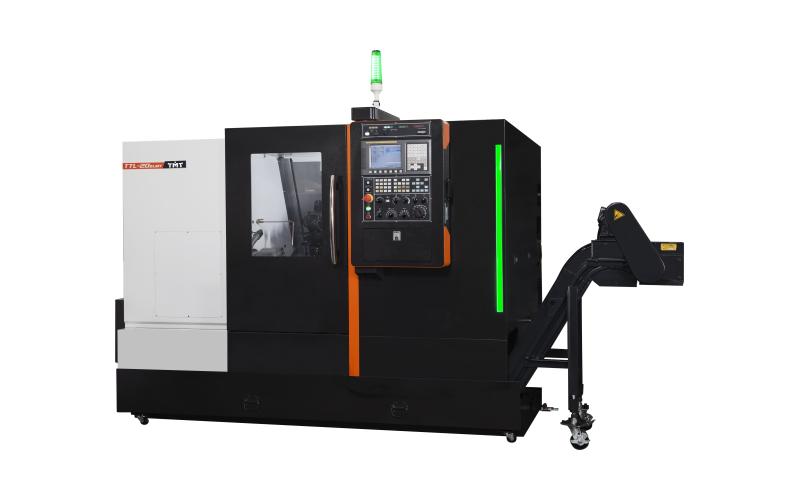

Токарный станок с ЧПУ на направляющих качения с приводным инструментом и осью Y
TMT TTL-20ALMY

Токарное оборудование
TMT TTL-20ALMY

Модель TTL-20ALMY предназначена для точения заготовок из металла с максимальным диаметром обработки 300 мм. и максимальной длиной 450 мм.

Лизинг и кредит

Технические
характеристики

Станок оснащен высокопроизводительными роликовыми направляющими, которые имеют большую жесткость и выдерживают большие нагрузки по сравнению с шариковыми направляющими. Цельнолитая станина спроектирована с учетом оптимальной системы ребер жесткости. В базовой комплектации модель оснащается ручной гидравлической задней бабкой. Особо жесткая конструкция задней бабки и гидравлической пиноли уменьшает вибрацию в процессе обработки.

Характеристики
Система ЧПУ FANUC 0i-TF PLUS
Основные размеры обработки
Максимальный устанавливаемый диаметр, мм 670
Максимальный диаметр обработки, мм 300
Максимальная обрабатываемая длина, мм 450
Шпиндельный узел
Фланец шпинделя, тип А2-6
Диаметр патрона, дюйм 8"
Частота вращения шпинделя, об/мин 4200
Мощность шпинделя <пост./30 мин>, кВт 11/15
Диаметр прутка, мм 52
Задняя бабка
Диаметр пиноли, мм 70
Ход пиноли, мм 100
Конус 4
Перемещения
Z-ось, мм 580
X-ось, мм 150+30
Y-ось, мм ±50
Тип направляющих Качения
Подачи
Скорость холостого хода Z-оси, м/мин 30
Скорость холостого хода Х-оси, м/мин 30
Скорость холостого хода Y-оси, м/мин 10
Револьверная головка
Количество инструмента (позиций) 12
Сечение державки, мм 25×25
Сечение державки осевого инструмента, мм 40
Частота вращения приводного инструмента, об/мин 4000
Мощность приводного инструмента (пост./15 мин.), кВт 2.2/3.7
Общие данные
Размеры в плане, мм 2674x1745x1700
Вес, кг 4000
Основные параметры
Мощность шпинделя, кВт11/15
Основные размеры обработки
Макс. Ø обработки, мм300
Макс. длина обработки, мм450
Макс. Ø прутка, мм52
Тип направляющихКачения

Комплектация

Стандартная комплектация
Литая чугунная станина, усиленная ребрами жёсткости
Кабинетное ограждения
Линейные направляющие качения
Защита для направляющих и ШВП
FANUC 0i-TF дисплей 10,4”
RS-232/PCMCIA
Гидравлический цилиндр и трехкулачковый гидравлический патрон диаметром 8 дюймов
Педаль управления патроном
Сервоприводная револьверная головка на 12 инструментов (ВМТ-55)
Комплект оснастки для револьверной головки
Ручная гидравлическая задняя бабка
Система подачи СОЖ
Система автоматической смазки
Трехцветная сигнальная лампа
Освещение рабочей зоны
Руководство по эксплуатации
Инструмент для установки и обслуживания станка
Трансформатор
Конвейер для стружки с тележкой
Опциональные комплектующие
Система измерения инструмента на главном шпинделе
Маслоотделитель
Барфидер
Интерфейс для подключения барфидера
Ловушка для деталей с конвейером готовых деталей
Выталкиватель деталей из противошпинделя
Педаль для управления патроном на противошпинделе

Получаемые изделия

Вал
Вал
Гайка
Гайка
Деталь
Деталь
Деталь
Деталь
Деталь
Деталь
Деталь
Деталь
Изделие
Изделие
Кольцо
Кольцо
Кольцо
Кольцо
Корпус
Корпус
Корпус
Корпус
Корпус
Корпус
Корпус
Корпус
Основание
Основание
Ось
Ось
Петля
Петля
Разьем
Разьем
Стойка
Стойка
Танк
Танк
Тестовая деталь
Тестовая деталь
Форсунка
Форсунка
Цилиндр
Цилиндр
Штуцер
Штуцер

Производитель

Компании ТМТ — тайваньский производитель металлообрабатывающего оборудования с более чем сорокалетней историей работы на рынке. Залогом успеха производителя являются высокое качество комплектующих, высококвалифицированный инженерно-технический персонал, а также высокая репутация бренда как надежного поставщика технологического оборудования.
ТайваньТайвань
Работает с 1978 года.
