Токарный обрабатывающий центр на направляющих качения TMT TTL-20BL

Модель TTL-20BL предназначена для точения заготовок из металла с максимальным диаметром обработки 400 мм и максимальной длиной 520 мм.

Лизинг и кредит

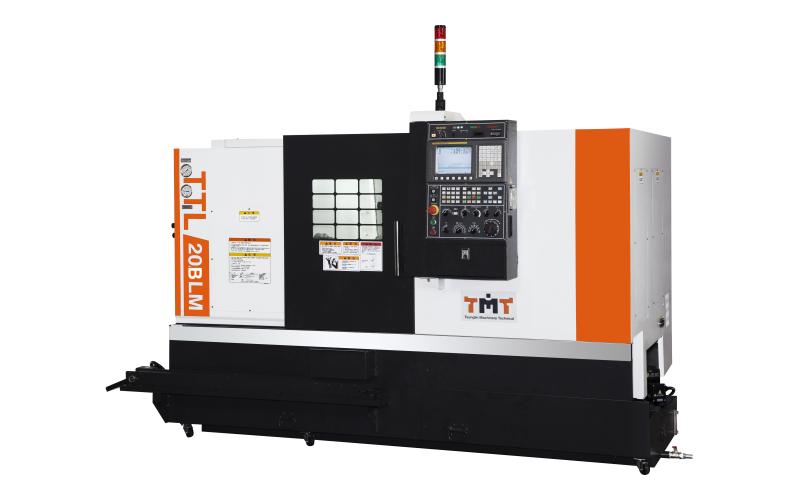

TMT TTL-20BL Токарный обрабатывающий центр на направляющих качения

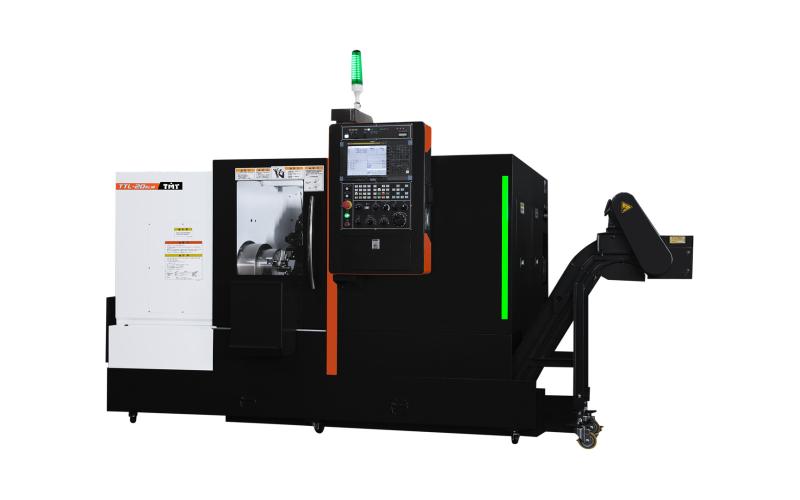

TMT TTL-20BL Токарный обрабатывающий центр на направляющих качения

Технические характеристики
TMT TTL-20BL

Цельнолитая станина спроектирована с учетом оптимальной системы ребер жесткости и структуры, с использованием анализа методом конечных элементов (FEM-анализ). В стандартной комплектации применяется гидравлическая система DANFOSS с низким уровнем шума и высоким моментом, повышающая прижимную силу револьвера при смене инструмента.

Станок оснащен высокопроизводительными роликовыми направляющими, которые имеют большую жесткость и выдерживают большие нагрузки по сравнению с шариковыми направляющими.

Модель 20BL в. базовой комплектации оснащается ручной гидравлической задней бабкой. Особо жесткая конструкция задней бабки и гидравлической пиноли уменьшает вибрацию в процессе обработки.

Характеристики
Система ЧПУ FANUC 0i-TF PLUS
Габариты рабочей зоны
Максимальный диаметр над станиной, мм 560
Максимальный диаметр над суппортом, мм 365
Максимальный обрабатываемый диаметр, мм 400
Максимальная обрабатываемая длина, мм 520
Главный шпиндель
Тип передачи вращения ременный
Фланец шпинделя А2-6
Диаметр патрона, дюйм 10
Диаметр отверстия в шпинделе, мм 79
Макс. диаметр прутка, мм 65
Частота вращения шпинделя, об/мин 3 500
Мощность шпинделя <пост/30 мин>, кВт 11/15
Задняя бабка
Диаметр пиноли, мм 80
Ход пиноли, мм 100
Конус 4
Перемещения
По оси Z, мм 570
По оси X, мм 205 + 25
Подачи
Скорость холостого хода по оси Z, м/мин 30
Скорость холостого хода по оси Х, м/мин 30
Рабочая подача, м/мин 10
Револьверная голова
Способ вращения барабана гидравлический мотор
Способ фиксации револьвера гидравлический тормоз
Количество инструмента (позиций) 12
Сечение державки под токарные резцы, мм 25×25
Сечение державки осевого инструмента, мм 40
Точность
Позиционирование ±0,005
Повторяемость ±0,003
Основные параметры
Мощность шпинделя, кВт11/15
Основные размеры обработки
Перемещение по оси X, мм205
Перемещение по оси Z, мм570
Макс. Ø обработки, мм400
Макс. длина обработки, мм520
Макс. Ø прутка, мм65
Тип направляющихКачения

Комплектация TMT TTL-20BL

Стандартная комплектация
Литая чугунная станина, усиленная ребрами жёсткости
Кабинетное ограждения зоны резания
Направляющие качения роликового типа
Защита для направляющих и ШВП
Система FANUC 0i-TF с монитором диагональю 8,4 дюйма
Разъемы: RS-232, USB, Ethernet, CF-card
Гидравлический цилиндр и трехкулачковый гидравлический патрон диаметром 10 дюймов
Комплект держателей инструмента для револьверной головы:
— 5 блоков для расточного инструмента (I.D. tool holder)
— 1 блок для осевого токарного инструмента (Facing tool holder)
— 4 блока для радиального токарного инструмента (O.D. tool holder)
— Гидростанция
Педаль управления патроном
Револьверная голова на 12 инструментальных позиций
Задняя бабка с гидравлической пинолью
Интерфейс для подключения барфидера
Система подачи СОЖ (~5 Бар)
Система автоматической смазки направляющих и ШВП
Трехцветная сигнальная лампа
Освещение рабочей зоны
Документация к станку и к системе ЧПУ
Инструмент для установки и обслуживания станка
Скребковый конвейер для удаления стружки
Теплообменник электрошкафа
Трансформатор
Документация на русском языке
Наклоняемая тележка для стружки на колесиках
Упаковка станка для безопасной перевозки по морю
Опциональные комплектующие
Оптические линейки по осям X,Z
Ленточный конвейер стружки
Скребковый конвейер стружки
Шнековый конвейер стружки
Ручная автоматическая система настройки и привязки инструмента

Получаемые изделия

Изделие «Вал» выполненное на оборудовании TMT TTL-20BL
Вал
Изделие «Гайка» выполненное на оборудовании TMT TTL-20BL
Гайка
Изделие «Деталь» выполненное на оборудовании TMT TTL-20BL
Деталь
Изделие «Деталь» выполненное на оборудовании TMT TTL-20BL
Деталь
Изделие «Деталь» выполненное на оборудовании TMT TTL-20BL
Деталь
Изделие «Деталь» выполненное на оборудовании TMT TTL-20BL
Деталь
Изделие «Изделие» выполненное на оборудовании TMT TTL-20BL
Изделие
Изделие «Кольцо» выполненное на оборудовании TMT TTL-20BL
Кольцо
Изделие «Кольцо» выполненное на оборудовании TMT TTL-20BL
Кольцо
Изделие «Корпус» выполненное на оборудовании TMT TTL-20BL
Корпус
Изделие «Корпус» выполненное на оборудовании TMT TTL-20BL
Корпус
Изделие «Корпус» выполненное на оборудовании TMT TTL-20BL
Корпус
Изделие «Корпус» выполненное на оборудовании TMT TTL-20BL
Корпус
Изделие «Основание» выполненное на оборудовании TMT TTL-20BL
Основание
Изделие «Ось» выполненное на оборудовании TMT TTL-20BL
Ось
Изделие «Петля» выполненное на оборудовании TMT TTL-20BL
Петля
Изделие «Разьем» выполненное на оборудовании TMT TTL-20BL
Разьем
Изделие «Стойка» выполненное на оборудовании TMT TTL-20BL
Стойка
Изделие «Танк» выполненное на оборудовании TMT TTL-20BL
Танк
Изделие «Тестовая деталь» выполненное на оборудовании TMT TTL-20BL
Тестовая деталь
Изделие «Форсунка» выполненное на оборудовании TMT TTL-20BL
Форсунка
Изделие «Цилиндр» выполненное на оборудовании TMT TTL-20BL
Цилиндр
Изделие «Штуцер» выполненное на оборудовании TMT TTL-20BL
Штуцер

Производитель

Компании ТМТ — тайваньский производитель металлообрабатывающего оборудования с более чем сорокалетней историей работы на рынке. Залогом успеха производителя являются высокое качество комплектующих, высококвалифицированный инженерно-технический персонал, а также высокая репутация бренда как надежного поставщика технологического оборудования.
ТайваньТайвань
Работает с 1978 года.
