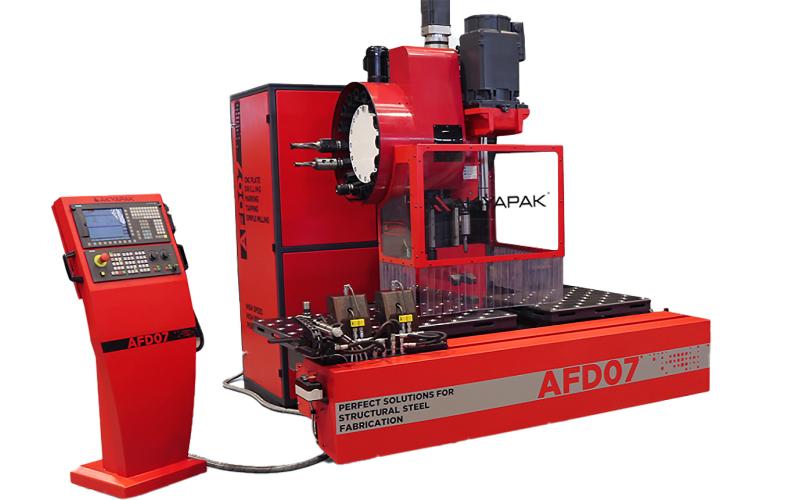

Автоматический сверлильный станок с ЧПУ AKYAPAK AFD 07
Станок сверления и фрезерования металлических пластин до 750×1240 мм. Благодаря высоко моментному приводу шпинделя и барабану инструмента на 16 позиций, AFD 07 способен с высокой скорость осуществлять сверление отверстий до 40 мм, нарезание резьбы и фрезеровку пазов.
Технические характеристики
AKYAPAK AFD 07
Сверлильные станки AFD 07 — многозадачность и автоматизация
Сверлильная машина AFD 07 предназначена для сверления, маркировки и нарезания резьбы. Это оборудование вобрало в себя более
Все движения контролируются системой ЧПУ.
Станина представляет собой сварную стальную конструкцию со снятием внутренних остаточных напряжений.
AFD 07 — большой диапазон толщин обработки материалов
Сверлильный станок AFD работает на толщинах 6 — 80 мм в пределах рабочей зоны. Материал передается на стол при помощи шаровых опор и фиксируется гидравлическими зажимами. Затем лист устанавливается в необходимые координаты для дальнейших операций сверления / маркировки /нарезания резьбы с помощью программы ЧПУ.
Закаленные гидравлические зажимы с поршнем помогают фиксировать материал для предотвращения ошибок во время операций. Сверлильный центр AFD способен сверлить, нарезать резьбу, фрезеровать, маркировать скрайбером и делать маркировку барабанным типом (опционально).
| Система ЧПУ | Siemens/Mitsubishi |
| Количество шпинделей, шт | 1 |
| Макс диаметр отверстий, мм | 40 |
| Частота вращения шпинделя, об/мин | 3000 |
| Мощность привода шпинделя, кВт | 22 (26) |
| Крутящий момент шпинделя, Нм | 280 |
| Система подачи заготовки | ШВП |
| Количество инструмента на шпиндель, шт | 16 |
| Допустимая масса заготовки, кг | 650 |
| Нарезаемая резьба | M10 – M24 |
| Минимальная ширина заготовки, мм | 100 |
| Максимальная ширина заготовки, мм | 700 |
| Максимальная длина заготовки, мм | 1000 |
| Минимальная высота заготовки, мм | 6 |
| Максимальная высота заготовки, мм | 80 |
| Тип инструментального конуса | BT40 |
| Установочные габариты станка (Д×Ш×В), мм | 6000×5000×2550 |
| Вес блока обработки профиля, кг | 6250 |
Комплектация AKYAPAK AFD 07
Получаемые изделия
Производитель
ТурцияСервисное обслуживание
AKYAPAK AFD 07
Гарантийное обслуживание станка AKYAPAK AFD 07
Мы проводим техническое обслуживание станка AKYAPAK, приобретенного в нашей компании, а также, по согласованию, оборудования других поставщиков.
Гарантийное обслуживание осуществляется силами сервисной службы ПроТехнологии.
