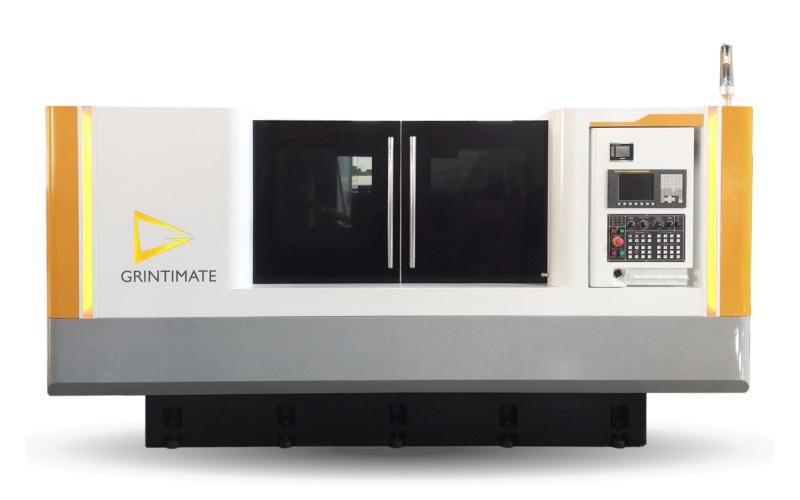

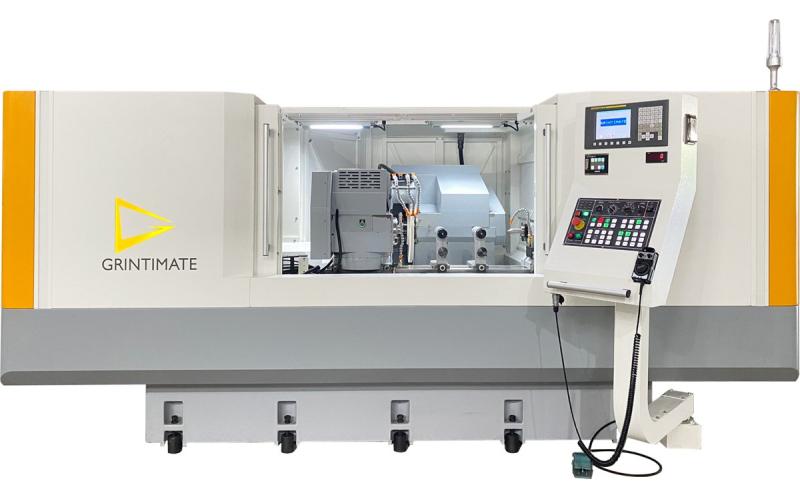

Круглошлифовальный станок с ЧПУ для проходного и врезного шлифования GRINTIMATE CDC-030

Круглошлифовальный станок CDC-030 для шлифования цилиндрических поверхностей валов с общей длиной до 300 мм.

Лизинг и кредит
Круглошлифовальный станок с ЧПУ для проходного и врезного шлифования GRINTIMATE CDC-030 Круглошлифовальный станок с ЧПУ для проходного и врезного шлифования
Круглошлифовальный станок с ЧПУ для проходного и врезного шлифования GRINTIMATE CDC-030 Круглошлифовальный станок с ЧПУ для проходного и врезного шлифования

Технические характеристики
GRINTIMATE CDC-030

Круглошлифовальный станок CDC-030 с ЧПУ FANUC 0I-TF или с MITSUBISHI M80 для шлифования цилиндрических поверхностей валов с общей длиной до 300 мм. Максимальный диаметр вращения над столом 330 мм. Индексация оси бабки изделия, щуп-пробник, оптическая линейка для оси Х с обратной связью, гидростатический шпиндель шлифовального круга с кондиционером для масла, кондиционер для СОЖ, кабинетная защита с вытяжкой масляного тумана будут залогом стабильной работы в условиях серийного производства. Для ЧПУ на базе Fanuс и Mitsubishi в базе присутствует графический интерфейс.

Особенно нужно отметить возможность установки гидростатических направляющих.

Доступен весь спектр современных решений для внедрения станка в автоматическую линию. Услуги АО «ПроТехнологии» включают в себя не только монтаж оборудования, гарантийное и постгарантийное обслуживание, но и инжиниринговую проработку проекта с вводом в эксплуатацию.

Характеристики
Контроллер Fanuc 0i-TF / Mitsubishi M80
РМЦ, мм 300
Макс. Ø вращения, мм 330
Макс. вес в центрах, кг 150
Угол разворота стола, ° +/-2
Размеры круга, мм Ø510×50×Ø254
Обороты круга, об/мин 0~2000
Обороты шпинделя бабки изделия, об/мин 25~500
Привод шлиф. шпинделя, кВт 11
Привод шпинделя бабки изделия, кВт 0,75
Сервопривод по Х-оси, кВт 1,2
Сервопривод по Z-оси, кВт 1,4
Помпа гидростанции, кВт 1,5
Помпа для гидростатического шпинделя, кВт 0,75
Помпа охлаждения, кВт 0,65
Бак для гидростатического шпинделя, л 60
Бак для направляющих, л 60
Бак СОЖ, л 260
Вес станка, кг 5100
Габариты, мм 3743×3245×2250

Комплектация GRINTIMATE CDC-030

Стандартная комплектация
Оптическая линейка по оси Х (Heindenhain)
Рабочее освещени
Шлифовальный круг с фланцем
2 невращающихся центра КМ4 с твердосплавными наконечниками
Автоматическая система смазки
Устройство правки
Бак СОЖ с магнитным сепаратором и помпой
Комплект нивелировочных элементов и комплект инструмента для монтажа и обслуживания станка
Кабинетная защита рабочей зоны
Устройство-пробник Renishaw TS23
Трансформатор
Кондиционер для масла шпинделя
Бумажный фильтр
Балансировочный стенд с оправкой
Вытяжка масляного тумана (losma)
3-кулачковый патрон 5˝ (пневматический)
Автобалансировка круга vm9-ba (balans system)
Запасной фланец круга

Производитель

GRINTIMATE PRECISION INDUSTRY CO., LTD. является узкоспециализированным производителем шлифовального оборудования по двум направлениям: круглошлифовальные станки с подвижным столом и плоскошлифовальные станки с роторным столом.

Сервисное обслуживание
GRINTIMATE CDC-030

Гарантийное обслуживание станка GRINTIMATE CDC-030

Мы проводим техническое обслуживание станка GRINTIMATE, приобретенного в нашей компании, а также, по согласованию, оборудования других поставщиков.

Гарантийное обслуживание осуществляется силами сервисной службы ПроТехнологии.

Постгарантийное обслуживание Вашего станка

Посмотреть 3 минуты
о сервисной службе

Много лет оказываем сервисную поддержку, а именно, диагностику, ремонт, модернизацию металлообрабатывающего оборудования.
