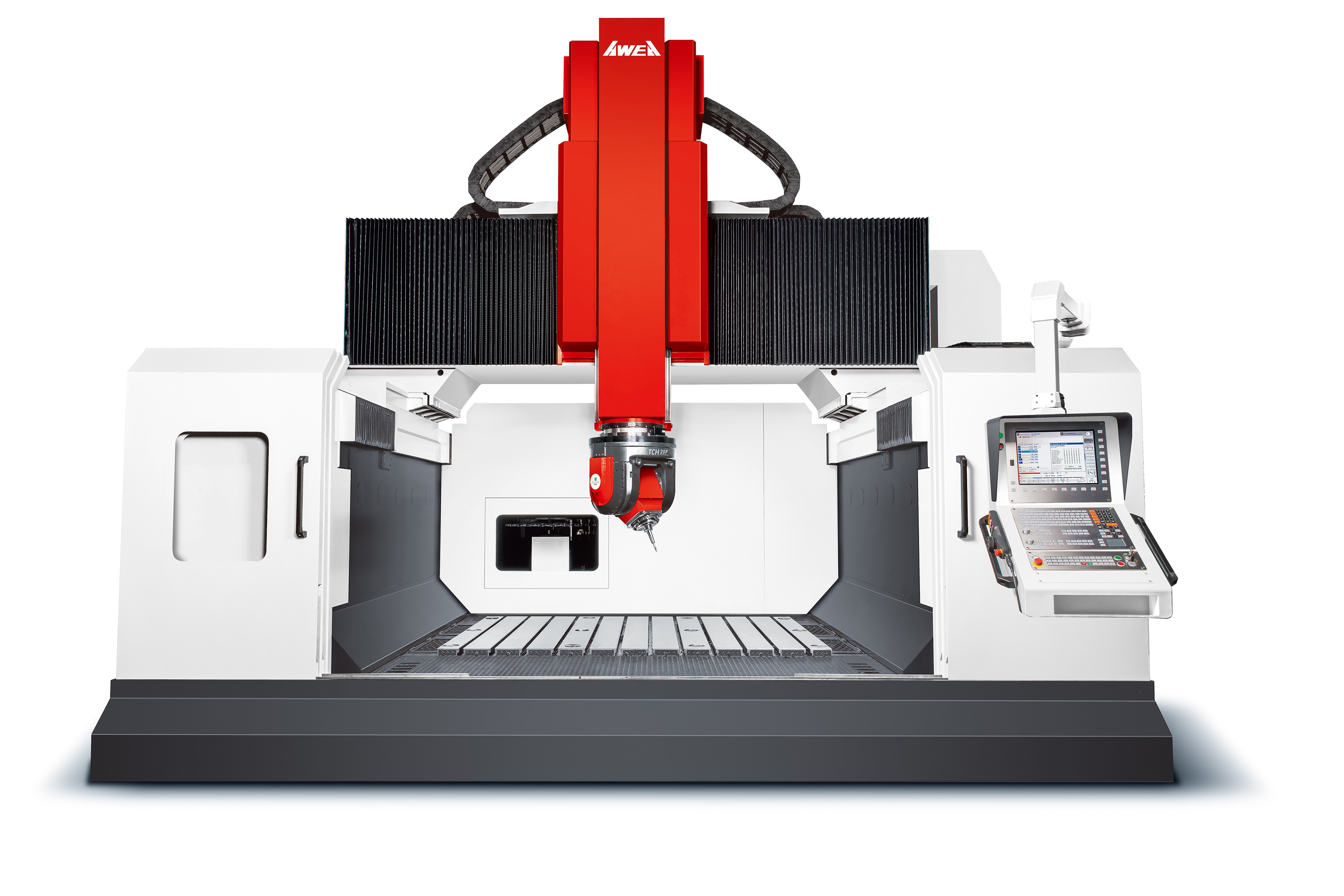

Портальный 5-координатный обрабатывающий центр AWEA RG-1625

Name: Портальный 5-координатный обрабатывающий центр AWEA RG-1625
Brand: AWEA
Rating: 5 (155 reviews)

Портальный 5-координатный обрабатывающий центр RG-1625. Позволяет выполнять любые технологические задачи комплексной обработки. Перемещение по всем осям осуществляется по роликовым направляющим качения. Может быть укомплектован наклонно-поворотной головой.

Лизинг и кредит

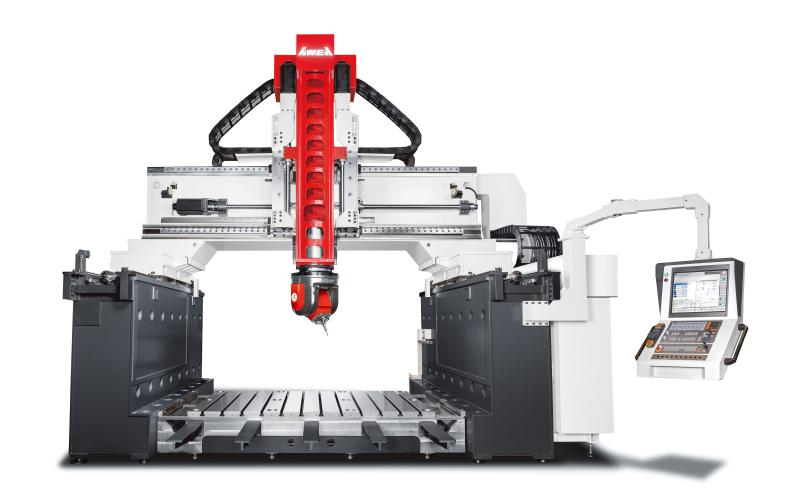

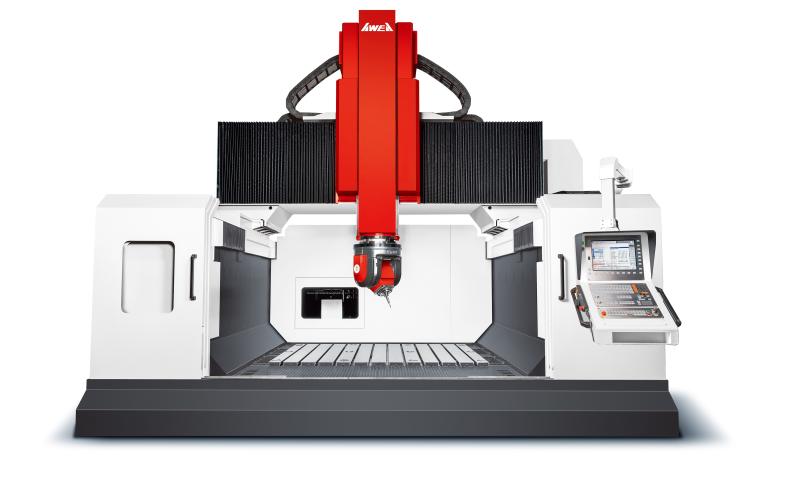

Портальный 5-координатный обрабатывающий центр AWEA RG-1625 Портальный 5-координатный обрабатывающий центр

Технические характеристики
AWEA RG-1625

Станки AWEA серии RG5 разработаны для решения задач по обработке крупногабаритных деталей по 5 осям одновременно.

Конструкция станины данных станков спроектирована таким образом, чтобы занимаемое место было минимальным, а жесткость максимальной.

Над созданием двухосевой фрезерной головы и её системы охлаждения трудились инженеры сразу трех компаний: AWEA (Тайвань), THK (Япония) и TECHNAI (Италия), в итоге заказчикам станков RG5 доступны фрезерные головы мощностью до 65 кВт и скоростью вращения инструмента до 24 об/мин.

Стол

Габаритные размеры, мм	1600×2500
Нагрузка на стол, кг/м2	2500

Шпиндельный узел

Тип привода	мотор-шпиндель
Мощность (пост./30 мин.), кВт	42/55
Скорость вращения шпинделя, об/мин	24000
Конус шпинделя	HSK-A63

Скорость подач

Скорость холостого хода по осям X, Y, Z, м/мин	24
Рабочая подача на все оси, м/мин	20

Инструментальный магазин

Количество позиций, шт	24
Устройство смены инструмента	рука–манипулятор
Макс. диаметр инструмента/через одно гнездо, мм	100/180
Макс. длина инструмента, мм	400
Макс. вес инструмента, кг	8

Прочие данные

Система ЧПУ	Heidenhain TNC630
Вес станка, кг	35000
Электропотребление, кВА	70

Рабочая зона

Высота от поверхности стола до торца шпинделя, мм	200~1200
Расстояние между колоннами, мм	3500

Основные размеры обработки

Перемещение по оси X, мм	1600
Перемещение по оси Y, мм	2500
Перемещение по оси Z, мм	1000
Тип направляющих	Качения

Комплектация AWEA RG-1625

Стандартная комплектация

цельнолитая чугунная станина;

роликовые направляющие качения HIWIN;

система ЧПУ Heidenhain TNC640;

дополнительный пульт с маховиком для управления станком;

Ethernet, RS-232 и USB порты;

функция жесткого нарезания резьбы;

шпиндель: HSK-A63; 24000 об/мин; 42/55 кВт; мотор-шпиндель;

уникальная система охлаждения шпинделя и ШВП;

система автоматической смазки;

система подачи СОЖ;

инструментальный магазин на 24 позиции;

2 шнека, конвейер и тележка для уборки стружки;

кабинетное ограждение рабочей зоны;

оптические линейки на осях X, Y, Z;

2 ШВП на оси Z;

освещение рабочей зоны;

трехцветная сигнальная лампа;

кондиционер для электрического шкафа;

набор инструмента для установки и обслуживания станка;

опоры и нивелировочные болты;

трансформатор (380В/440В, 3 фазы);

защита направляющих и ШВП;

пистолеты для СОЖ и сжатого воздуха;

педаль для зажима/разжима инструмента;

документация к станку и на систему ЧПУ на английском и русском языках

Опциональные комплектующие

шпиндель: HSK-A100; 15000 об/мин; 50/65 кВт; мотор-шпиндель;

система подачи СОЖ через шпиндель 20 или 70 Бар;

инструментальный магазин на 32 позиций;

отделитель масла от СОЖ;

вытяжка тумана СОЖ;

замена системы ЧПУ на SIEMENS 840 DSL;

система автоматизированного измерения длины инструмента или габаритов обрабатываемой детали RENISHAW (Великобритания) или BLUM (Германия)

Получаемые изделия

Кронштейн

Лопатка

Поршень

Радиатор

Тестовая деталь

Производитель

AWEA MECHANTRONIC CO., LTD является признанным лидером в производстве фрезерного оборудования с ЧПУ на Востоке. Компания 25 лет специализируется в производстве портальных станков, горизонтально-расточных центров, пятикоординатных центров и вертикальных обрабатывающих центров.

Тайвань

Что нужно знать о AWEA?

Сервисное обслуживание
AWEA RG-1625

Гарантийное обслуживание станка AWEA RG-1625

Мы проводим техническое обслуживание станка AWEA, приобретенного в нашей компании, а также, по согласованию, оборудования других поставщиков.

Гарантийное обслуживание осуществляется силами сервисной службы ПроТехнологии.

Постгарантийное обслуживание Вашего станка

Посмотреть 3 минуты
о сервисной службе

Много лет оказываем сервисную поддержку, а именно, диагностику, ремонт, модернизацию металлообрабатывающего оборудования.
