Токарный станок с ЧПУ с приводным инструментом Takisawa LX-2500M

Особенностью конструкции станков серии LX является использование комбинированных направляющих (скольжения для суппорта и всех осей, качения для задней бабки). Для обеспечения более высокой производительности при неизменной жесткости станка. В стандартной комплектации станка установлен мотор-шпиндель с высокими параметрами крутящего момента и мощности

Лизинг и кредит

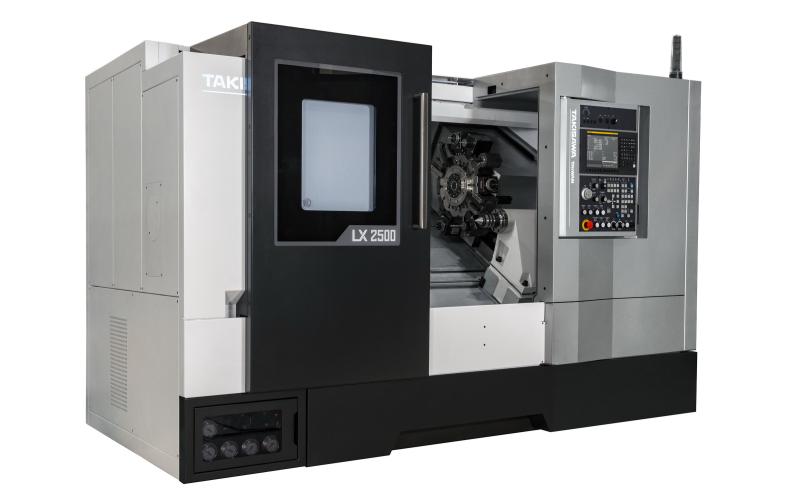

Токарный станок с ЧПУ с приводным инструментом Takisawa LX-2500M Токарный станок с ЧПУ с приводным инструментом

Технические характеристики
Takisawa LX-2500M

Cтруктурное проектирование и анализ теплового смещения для повышения статической жесткости и ограничения теплового смещения повышают жесткость более чем на 30% по сравнению с предыдущими конструкциями станины. Структурный анализ конструкции, основанный на анализе поля теплового потока, обеспечивает высочайшую точность при различных температурах окружающей среды. Шпиндельные узлы проходят длительные испытания. Этот строгий процесс проверки гарантирует, что каждый шпиндель обеспечит высокую производительность вашего станка. Цельнолитая чугунная станина с углом наклона 30° способствует легкому удалению стружки из рабочей зоны и обладает высокой виброустойчивостью при тяжелых режимах резания. Высокая точность обрабатываемых деталей, за счет высокого качества изготовления и сборки станков. Станина усилена рёбрами жёсткости, что сводит вибрации к минимуму. Литая станина из материала Meehanite, который способствует снятию напряжений для оптимальной жёсткости и стабильной работы в течение всего срока службы.
Характеристики
Система ЧПУ FANUC Oi-TF
Основные размеры обработки
Максимальный устанавливаемый диаметр, мм 625
Максимальный диаметр обработки, мм 420
Максимальная обрабатываемая длина, мм 698
Основной шпиндель
Тип привода, тип Редуктор
Фланец шпинделя, тип А2-8
Диаметр патрона, дюйм 10"
Частота вращения шпинделя, об/мин 3500
Мощность шпинделя <пост. /30 мин>, кВт 15/18,5
Максимальный крутящий момент, Нм 738
Задняя бабка
Перемещение, мм 730
Конус 5
Перемещения
Z-ось, мм 815
X-ось, мм 275
Подачи
Скорость холостого хода Z-оси, м/мин 30
Скорость холостого хода Х-оси, м/мин 24
Револьверная головка
Тип Серво-приводная
Система крепления инструмента BMT
Количество инструмента 12
Сечение державки, мм 25×25
Сечение державки осевого инструмента, мм 40
Частота вращения приводного инструмента, об/мин 4000
Мощность приводного инструмента, кВт 3,7/5,5
Общие данные
Станина/тип Чугунная литая / наклонная
Размеры станка (Д×Ш×В), мм 3000×1967×1830
Вес, кг 6250
Основные параметры
Наличие ЧПУда
Расположение шпинделяГоризонтальный
Мощность шпинделя, кВт15/18,5
Основные размеры обработки
Максимальный обрабатываемый диаметр, мм420
Максимальная обрабатываемая длина, мм698
Макс. Ø обработки, мм420
Макс. длина обработки, мм698
Макс. Ø прутка, мм75

Комплектация Takisawa LX-2500M

Стандартная комплектация
Литая чугунная станина, усиленная ребрами жёсткости
Кабинетное ограждения зоны резания
Широкие направляющие скольжения
Защита для направляющих и ШВП
Система ЧПУ Fanuc 0i-TF
LCD монитор
Ethernet и USB порт
Гидростанция
Гидравлический цилиндр и трех кулачковый гидравлический патрон Ø10"
Педаль управления патроном
Сервоприводная револьверная головка на 12 позиций
Сервоприводная задняя бабка
Система подачи СОЖ
Система автоматической смазки
Светодиодная подсветка зоны обработки
Светодиодная индикация состояния
Трехцветная сигнальная лампа
Руководство по эксплуатации и программированию
Инструмент для установки и обслуживания станка
Трансформатор
Конвейер для уборки стружки
Телега для уборки стружки
Документация на русском языке

Получаемые изделия

Изделие «Вал» выполненное на оборудовании Takisawa LX-2500M
Вал
Изделие «Гайка» выполненное на оборудовании Takisawa LX-2500M
Гайка
Изделие «Деталь» выполненное на оборудовании Takisawa LX-2500M
Деталь
Изделие «Деталь» выполненное на оборудовании Takisawa LX-2500M
Деталь
Изделие «Деталь» выполненное на оборудовании Takisawa LX-2500M
Деталь
Изделие «Деталь» выполненное на оборудовании Takisawa LX-2500M
Деталь
Изделие «Изделие» выполненное на оборудовании Takisawa LX-2500M
Изделие
Изделие «Кольцо» выполненное на оборудовании Takisawa LX-2500M
Кольцо
Изделие «Кольцо» выполненное на оборудовании Takisawa LX-2500M
Кольцо
Изделие «Корпус» выполненное на оборудовании Takisawa LX-2500M
Корпус
Изделие «Корпус» выполненное на оборудовании Takisawa LX-2500M
Корпус
Изделие «Корпус» выполненное на оборудовании Takisawa LX-2500M
Корпус
Изделие «Корпус» выполненное на оборудовании Takisawa LX-2500M
Корпус
Изделие «Основание» выполненное на оборудовании Takisawa LX-2500M
Основание
Изделие «Ось» выполненное на оборудовании Takisawa LX-2500M
Ось
Изделие «Петля» выполненное на оборудовании Takisawa LX-2500M
Петля
Изделие «Разьем» выполненное на оборудовании Takisawa LX-2500M
Разьем
Изделие «Стойка» выполненное на оборудовании Takisawa LX-2500M
Стойка
Изделие «Танк» выполненное на оборудовании Takisawa LX-2500M
Танк
Изделие «Тестовая деталь» выполненное на оборудовании Takisawa LX-2500M
Тестовая деталь
Изделие «Форсунка» выполненное на оборудовании Takisawa LX-2500M
Форсунка
Изделие «Цилиндр» выполненное на оборудовании Takisawa LX-2500M
Цилиндр
Изделие «Штуцер» выполненное на оборудовании Takisawa LX-2500M
Штуцер

Производитель

Компания Takisawa Taiwan работает на рынке станкостроения уже 40 лет. Станки Takisawa Taiwan отличаются высокой точностью и повторяемостью при механической обработке.

Сервисное обслуживание
Takisawa LX-2500M

Гарантийное обслуживание станка Takisawa LX-2500M

Мы проводим техническое обслуживание станка Takisawa, приобретенного в нашей компании, а также, по согласованию, оборудования других поставщиков.

Гарантийное обслуживание осуществляется силами сервисной службы ПроТехнологии.

Постгарантийное обслуживание Вашего станка

Посмотреть 3 минуты
о сервисной службе

Много лет оказываем сервисную поддержку, а именно, диагностику, ремонт, модернизацию металлообрабатывающего оборудования.
