Токарно-фрезерный обрабатывающий центр Quick-TECH S-42

Станки S-32(42) ATM — это токарные обрабатывающие центры, оснащённые полноценной наклонно-поворотной фрезерной головой. Два токарных шпинделя: главный шпиндель и противошпиндель, дополнены полноценным фрезерным шпинделем с автоматической системой смены инструмента.

Лизинг и кредит

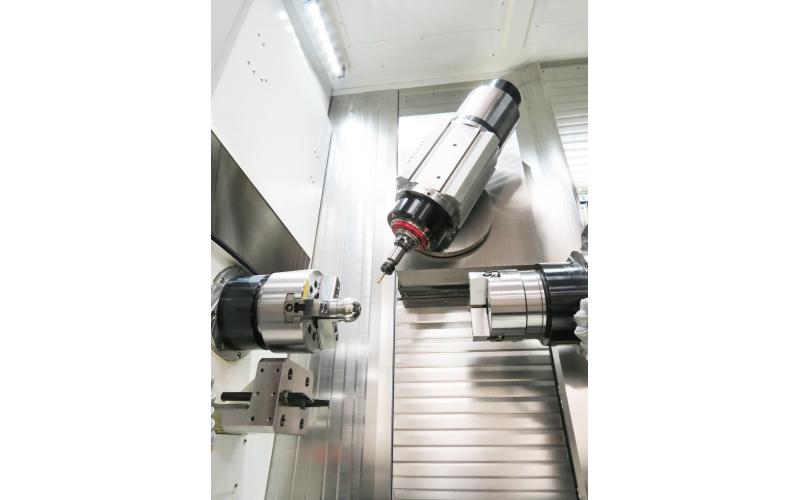

Токарно-фрезерный обрабатывающий центр Quick-TECH S-42 Токарно-фрезерный обрабатывающий центр
Токарно-фрезерный обрабатывающий центр Quick-TECH S-42 Токарно-фрезерный обрабатывающий центр

Технические характеристики
Quick-TECH S-42

Станки этой серии позволяют совершать технологически сложную обработку. Данные станки предназначены для изготовления точных деталей из области медицины и приборостроения. Наличие оборудования такого уровня подтверждает лидерство завода Quick-TECH среди тайваньских производителей.
Особенности серии:
—    Наличие полноценной фрезерной головы позволяет совместить в этом станке полноценную токарную и фрезерную обработку.
—    В базовой комплектации станок оснащён ЧПУ Mitsubishi, которая максимально оптимизирована для работы с механическими частями станка.

Характеристики
Система ЧПУ Mitsubishi M830S
Основной шпиндель
Тип привода Мотор-шпиндель
Мощность привода, кВт 11
Размер патрона 42 мм (цанговый)
Отверстие в шпинделе, мм 43
Макс. длина токарной обработки по наружному диаметру, мм 340
Макс. длина токарной обработки по внутреннему диаметру, мм 130
Тип патрона KK5-173 E42B или N205 A5
Фланец шпинделя А2-5
Частота вращения, об/мин 6000
Противошпиндель
Тип привода Мотор-шпиндель
Мощность привода, кВт 3,7
Размер патрона 32 мм (цанговый)
Макс. диаметр прутка, мм 30
Макс. длина токарной обработки по наружному диаметру, мм 230
Макс. длина токарной обработки по внутреннему диаметру, мм 55
Тип патрона KK5-173 E42B или N205 A5
Фланец шпинделя A2-5
Частота вращения, об/мин 6 000
Блок для осевого инструмента для противошпинделя
Инструментальный блок для осевой обработки 6 позиций (ER20)
Фрезерный шпиндельный узел
Тип привода Мотор-шпиндель
Мощность привода, кВт 10
Частота вращения, об/мин 12 000
Конус шпинделя HSK-T40
Угол наклона оси B, градусы 190 (±95)
Перемещения
Перемещение по осям X1/Y1/Z1, мм 420/80/400
Перемещение по осям X2/Y2/Z2, мм 420/80/510
Инструментальный магазин
Тип магазина Барабан
Кол-во позиций 24
Макс. диаметр инструмента, мм 55 (80 при соседних свободных позициях)
Время смены инструмента, сек 1,3
Система подачи СОЖ
Объем бака, литры 240
Мощность помпы, кВт 2
Давление, Бар 25
Основные параметры
Наличие ЧПУда
Расположение шпинделяГоризонтальный
Мощность шпинделя, кВт11
Основные размеры обработки
Макс. Ø обработки, мм42
Макс. длина обработки, мм340
Макс. Ø прутка, мм42

Комплектация Quick-TECH S-42

Стандартная комплектация
Чугунная станина
Кабинетное ограждение рабочей зоны
Освещение рабочей зоны
Защита для направляющих и ШВП
Система ЧПУ Mitsubishi M830S
LCD монитор
USB-порт
Гидравлический цилиндр
Цанговый патрон на главном шпинделе
Цанговый патрон на противошпинделе
Гидростанция
Инструментальная система (наклонно-поворотный фрезерный шпиндель)
Магазин смены инструмента барабанного типа
Рука-манипулятор для смены инструмента
Система подачи СОЖ
Система автоматической смазки
Трехцветная сигнальная лампа
Инструмент для установки и обслуживания станка
Трансформатор
Конвейер для уборки стружки
Тележка для уборки стружки
Улавливатель для готовых деталей
Конвейер для готовых деталей
Документация на русском языке
Опциональные комплектующие
Устройство подачи прутка (Ø65 мм; L-1200 мм)
Устройство подачи прутка (Ø65 мм; L-1500 мм)
Дополнительная поддержка для прутка. (Требуется при заказе устройства подачи прутка 1500 мм)
Замена цангового патрона на трёхкулачковый
Цанга шпиндельная круглая
Цанга шпиндельная квадратная
Цанга шпиндельная шестигранная
Набор капролоновых втулок для тяговой трубы

Получаемые изделия

Изделие «Вал» выполненное на оборудовании Quick-TECH S-42
Вал
Изделие «Гайка» выполненное на оборудовании Quick-TECH S-42
Гайка
Изделие «Деталь» выполненное на оборудовании Quick-TECH S-42
Деталь
Изделие «Деталь» выполненное на оборудовании Quick-TECH S-42
Деталь
Изделие «Деталь» выполненное на оборудовании Quick-TECH S-42
Деталь
Изделие «Деталь» выполненное на оборудовании Quick-TECH S-42
Деталь
Изделие «Изделие» выполненное на оборудовании Quick-TECH S-42
Изделие
Изделие «Кольцо» выполненное на оборудовании Quick-TECH S-42
Кольцо
Изделие «Кольцо» выполненное на оборудовании Quick-TECH S-42
Кольцо
Изделие «Корпус» выполненное на оборудовании Quick-TECH S-42
Корпус
Изделие «Корпус» выполненное на оборудовании Quick-TECH S-42
Корпус
Изделие «Корпус» выполненное на оборудовании Quick-TECH S-42
Корпус
Изделие «Корпус» выполненное на оборудовании Quick-TECH S-42
Корпус
Изделие «Основание» выполненное на оборудовании Quick-TECH S-42
Основание
Изделие «Ось» выполненное на оборудовании Quick-TECH S-42
Ось
Изделие «Петля» выполненное на оборудовании Quick-TECH S-42
Петля
Изделие «Разьем» выполненное на оборудовании Quick-TECH S-42
Разьем
Изделие «Стойка» выполненное на оборудовании Quick-TECH S-42
Стойка
Изделие «Танк» выполненное на оборудовании Quick-TECH S-42
Танк
Изделие «Тестовая деталь» выполненное на оборудовании Quick-TECH S-42
Тестовая деталь
Изделие «Форсунка» выполненное на оборудовании Quick-TECH S-42
Форсунка
Изделие «Цилиндр» выполненное на оборудовании Quick-TECH S-42
Цилиндр
Изделие «Штуцер» выполненное на оборудовании Quick-TECH S-42
Штуцер

Производитель

Компания Quick-ТЕСН Taiwan была основана в 1995 году. С момента своего основания компания Quick-ТЕСН сосредоточила свое внимание на производстве высокоточных станков сравнительно небольшого размера.

Сервисное обслуживание
Quick-TECH S-42

Гарантийное обслуживание станка Quick-TECH S-42

Мы проводим техническое обслуживание станка Quick-TECH, приобретенного в нашей компании, а также, по согласованию, оборудования других поставщиков.

Гарантийное обслуживание осуществляется силами сервисной службы ПроТехнологии.

Постгарантийное обслуживание Вашего станка

Посмотреть 3 минуты
о сервисной службе

Много лет оказываем сервисную поддержку, а именно, диагностику, ремонт, модернизацию металлообрабатывающего оборудования.
