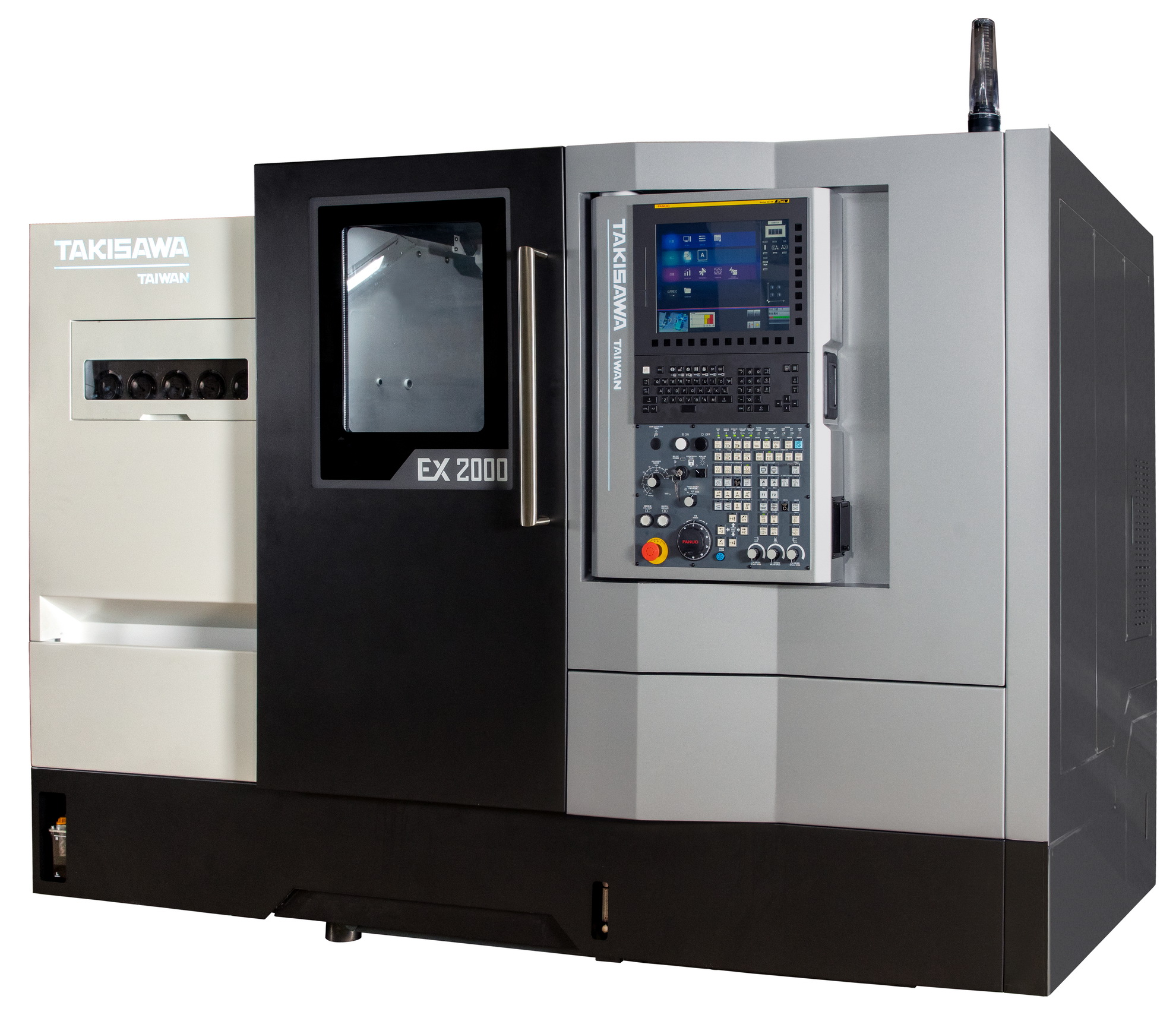

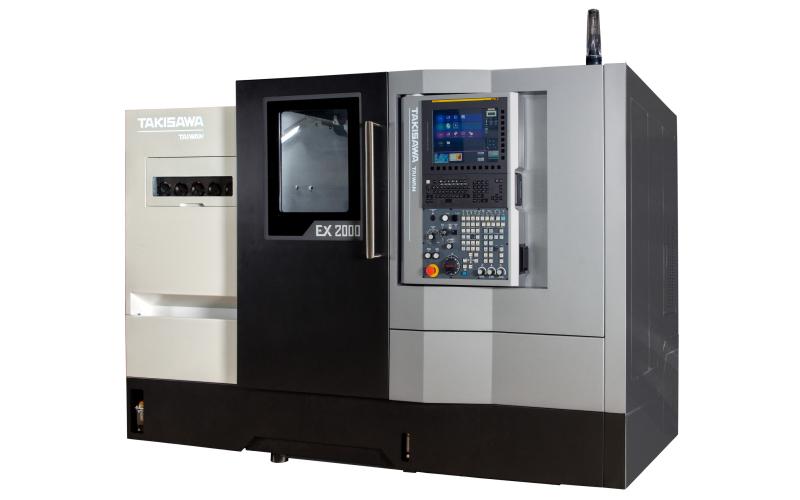

Токарный станок с ЧПУ с приводным инструментом и противошпинделем
Takisawa EX-2000MS

Токарное оборудование
Takisawa EX-2000MS

Токарный станок с ЧПУ EX–2000MS. Станок обладает высокой жесткостью наклонной конструкции станины, мощным шпинделем, а также линейными направляющими качения, что позволяет успешно сочетать многоцелевую обработку с высокой скоростью рабочей подачи.

Лизинг и кредит

Технические
характеристики

Серия станков с комбинированными направляющими. Направляющие скольжения по оси Х обеспечивают жесткость обработки на любых режимах резания, а линейные направляющие скольжения по осям Z, Y, B делают перемещения станка скоростными и точными. Все станки данной серии в базовой комплектации оснащены револьверными головками с приводным инструментом и осью С на 12 позиций. Привод шпинделя осуществляется высокоскоростным мотор-шпинделем. Станки поставляются в четырех модификациях - классическая компоновка с задней бабкой, с противошпинделем, а также оснащается осью Y в обоих видах компоновки

Характеристики
Система ЧПУ Fanuc 0iTF PLUS MGi
Основные размеры обработки
Максимальный устанавливаемый диаметр, мм 800
Максимальный диаметр обработки, мм 390
Максимальная обрабатываемая длина, мм 511
Главный шпиндель
Тип привода, тип Мотор шпиндель
Фланец шпинделя, тип А2-6
Диаметр патрона, дюйм 8"
Частота вращения шпинделя, об/мин 4500
Мощность шпинделя <пост/30 мин>, кВт 11/15
Диаметр прутка, мм 65
Противошпиндель
Тип привода Мотор шпиндель
Фланец шпинделя А2-5
Диаметр патрона, дюйм 6”
Частота вращения шпинделя, об/мин 5000
Диаметр прутка, мм 52
Перемещения
Z-ось, мм 590
X-ось, мм 250
B-ось, мм 570
Подачи
Скорость холостого хода Z-оси, м/мин 30
Скорость холостого хода Х-оси, м/мин 36
Скорость холостого хода B-оси, м/мин 30
Револьверная головка
Тип Серво-приводная
Система крепления инструмента BMT
Количество инструмента 12
Сечение державки, мм 25×25
Сечение державки осевого инструмента, мм 40
Частота вращения приводного инструмента, об/мин 4000
Мощность приводного инструмента, кВт 3,7/5,5
Общие данные
Размеры станка (Д×Ш×В), мм 1795×2720×1997
Вес, кг 4100
Основные параметры
Наличие ЧПУда
Расположение шпинделяГоризонтальный
Мощность шпинделя, кВт11/15
Основные размеры обработки
Максимальный обрабатываемый диаметр, мм390
Максимальная обрабатываемая длина, мм511
Макс. Ø обработки, мм390
Макс. длина обработки, мм511
Макс. Ø прутка, мм65

Комплектация

Стандартная комплектация
Литая чугунная станина, усиленная ребрами жёсткости
Кабинетное ограждения зоны резания
Комбинированные направляющие скольжения/качения
Защита для направляющих и ШВП
Система ЧПУ Fanuc
LCD монитор
Ethernet и USB порт
Мотор-шпиндель с осью С на главном и противошпинделе
Гидростанция
Гидравлический цилиндр и трех кулачковый гидравлический патрон на главном и противошпинделе
Сервоприводная револьверная головка на 12 позиций
Комплект инструментальной оснастки для револьверной головки
Система подачи СОЖ
Система автоматической смазки
Трехцветная сигнальная лампа
Освещение рабочей зоны
Руководство по эксплуатации и программированию
Инструмент для установки и обслуживания станка
Трансформатор
Конвейер для уборки стружки
Телега для уборки стружки
Опциональные комплектующие
Система контроля и привязки инструмента
Уловитель готовых деталей для главного шпинделя
Уловитель готовых деталей и конвейер для противошпинделя
Счётчик деталей
Воздушный обдув шпинделя
Автоматическая дверь оператора
Подготовка к подключению барфидера
Подготовка для подключения робота
Замена стандартного монитора на монитор 15"
10 Бар подача СОЖ
20 Бар подача СОЖ
Масляный сепаратор
Система вытяжки масляного тумана
Комплект кулачков HJ 10
Кондиционер электрошкафа
Увеличение мощности приводного инструмента до 5,5/7,5 кВт
Блок приводной по оси X
Блок приводной по оси Z

Получаемые изделия

Вал
Вал
Гайка
Гайка
Деталь
Деталь
Деталь
Деталь
Деталь
Деталь
Деталь
Деталь
Изделие
Изделие
Кольцо
Кольцо
Кольцо
Кольцо
Корпус
Корпус
Корпус
Корпус
Корпус
Корпус
Корпус
Корпус
Основание
Основание
Ось
Ось
Петля
Петля
Разьем
Разьем
Стойка
Стойка
Танк
Танк
Тестовая деталь
Тестовая деталь
Форсунка
Форсунка
Цилиндр
Цилиндр
Штуцер
Штуцер

Производитель

Компания Takisawa Taiwan работает на рынке станкостроения уже 40 лет. Станки Takisawa Taiwan отличаются высокой точностью и повторяемостью при механической обработке.

Сервисное
обслуживание

Гарантийное обслуживание станка Takisawa EX-2000MS

Мы проводим техническое обслуживание станка Takisawa, приобретенного в нашей компании, а также, по согласованию, оборудования других поставщиков.

Гарантийное обслуживание осуществляется силами сервисной службы ПроТехнологии.
