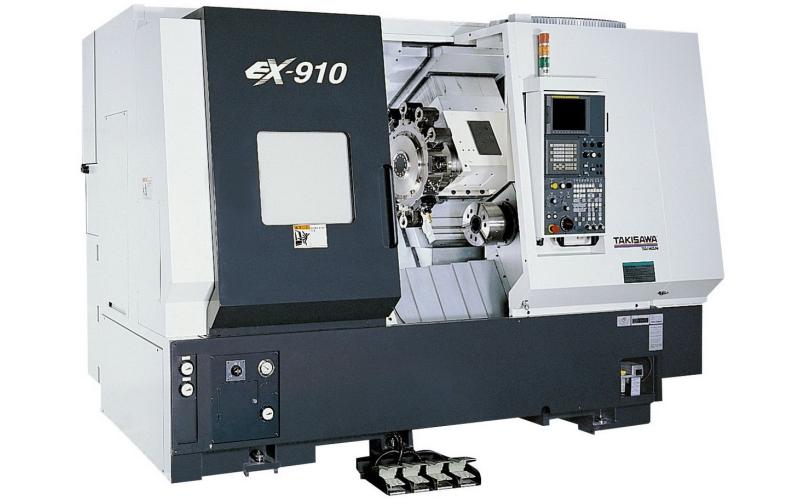

Токарный станок с ЧПУ с Y-осью и противошпинделем Takisawa EX-910
Горизонтально-токарные обрабатывающие центры с направляющими качения для скоростной обработки деталей
Модель в архиве!
Технические характеристики
Takisawa EX-910
EX-серия - многофункциональные токарные обрабатывающие центры с прямым приводом шпинделя, модель EX-910 оснащена приводной револьверной головкой с Y-осью и противошпинделем. Станки EX-серии – это сочетание цельнолитой станины наклонного типа с направляющими качения. Оптимальное решение для скоростной и точной обработки.
Характеристики
| Система ЧПУ | FANUC |
Основные размеры обработки
| Максимальный устанавливаемый Ø, мм | 600 |
| Максимальный Ø обработки над суппортом, мм | 340 |
| Максимальная обрабатываемая длина, мм | 660 |
Шпиндель
| Фланец шпинделя | A2-8 |
| Ø патрона, дюйм | 10" |
| Отверстие в шпинделе, мм | 86 |
| Частота вращения шпинделя, об/мин | 3500 |
| Мощность шпинделя <пост./30 мин>, кВт | 22 |
| Диаметр прутка, мм | 75 |
| Диаметр подшипника, мм | 120 |
Противошпиндель
| Фланец шпинделя | A2-6 |
| Ø патрона, дюйм | 8" |
| Отверстие в шпинделе, мм | 63 |
| Частота вращения шпинделя, об/мин | 3500 |
| Мощность шпинделя <пост./30 мин>, кВт | 18,5 |
| Диаметр прутка, мм | 52 |
| Диаметр подшипника, мм | 100 |
Перемещения
| "Z" – ось, мм | 710 |
| "X" – ось, мм | 245 |
| "Y" – ось, мм | ±80 |
| "B" – ось, мм | 710 |
Подачи
| Скорость холостого хода Z-оси, м/мин | 20 |
| Скорость холостого хода Х-оси, м/мин | 16 |
Точность
| Точность позиционирования, мм | ±0,005 |
| Точность повторяемости, мм | ±0,003 |
Револьверная головка
| Количество инструмента | 12 |
| Сечение державки, мм | 25×25 |
| Сечение державки осевого инструмента, мм | 20 |
| Макс. частота вращения инструмента, об/мин | 4000 |
| Мощность, кВт | 5,5 |
Общие данные
| Размеры в плане, м | 3,3×1,9 |
| Высота, м | 2,2 |
| Вес, кг | 6500 |
Основные параметры
| Наличие ЧПУ | да |
| Расположение шпинделя | Горизонтальный |
| Мощность шпинделя, кВт | 22 |
Основные размеры обработки
| Максимальный обрабатываемый диаметр, мм | 340 |
| Максимальная обрабатываемая длина, мм | 660 |
| Макс. Ø обработки, мм | 600 |
| Макс. длина обработки, мм | 660 |
| Макс. Ø прутка, мм | 75 |
Комплектация Takisawa EX-910
Стандартная комплектация
ЧПУ FANUC
Трехкулачковый патрон
Приводная револьверная головка на 12 инструментов
Гидростанция
Система подачи СОЖ
Защита для направляющих и ШВП
Система автоматической смазки
Трехцветная сигнальная лампа
Освещение рабочей зоны
Педаль управления
Руководство по эксплуатации и программированию
Инструмент для установки и обслуживания станка
Комплект оснастки для револьверной головки
Трансформатор
Опциональные комплектующие
Конвейер для убора стружки и тележка
Улавливатель деталей
Конвейер для деталей
Счётчик деталей
Цанговый патрон
Интерфейс подключения автоматического загрузчика
Интерфейс податчика прутка
Автоматическая дверь
Система измерения и контроля износа инструмента
Обдув шпинделя
Manual guide i
Получаемые изделия
Вал
Гайка
Деталь
Деталь
Деталь
Деталь
Изделие
Кольцо
Кольцо
Корпус
Корпус
Корпус
Корпус
Основание
Ось
Петля
Разьем
Стойка
Танк
Тестовая деталь
Форсунка
Цилиндр
Штуцер
