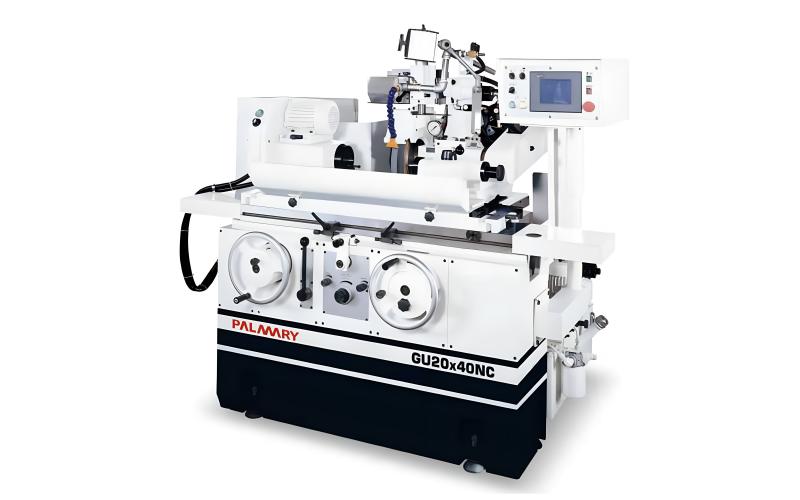

Круглошлифовальный станок PALMARY GU20x40NC
Шпиндельная система модели GU20×40NC ориентирована на получение максимальной точности при наружном и торцевом шлифовании. Прецизионные подшипники обеспечивают устойчивость вращения и высокую повторяемость результатов, что особенно важно при обработке ответственных деталей.
Технические характеристики
PALMARY GU20x40NC
Шпиндель шлифовального круга выполнен из легированной стали и проходит многоэтапную термо- и криообработку. Такое сочетание технологий гарантирует износостойкость, долговечность и стабильные характеристики при высоких скоростях вращения.
Общие параметры
| Максимальный устанавливаемый диметр детали, мм | Ø210 |
| Расстояние между центрами, мм | 400 |
| Максимальный обрабатываемый диаметр детали, мм | Ø200 |
| Максимальная масса заготовки, кг | 60 |
Шлифовальный круг
| Размеры шлифовального круга (Д×Ш×Отв), мм | Ø405 x 50 x Ø127 |
| Скорость вращения шлифовального круга, М/с | 33 |
Шлифовальный круг - ось X
| Перемещение (с помощью маховика), мм | 135 |
| Автоматическое быстрое перемещение, м/мин | 25 |
| Максимальный ход, мм | 185 |
| Мин. единица настройки, мм | 0,001 |
| Один оборот маховика (градуировка), мм | 2 (0,005) |
Стол - ось Z
| Скорость перемещения, м/мин | 1,5 |
| Максимальный ход, мм | 480 |
| Автоматический мин. обратный ход | 8 мм |
| Подача одного оборота маховика (2-ступенчатая) | 20 мм (2 мм) |
| Угол поворота | -3°, + 12° |
Передняя бабка
| Угол поворота | -30° ~ +90° |
| Тип конуса | МТ 3 |
| Скорость шпинделя (переменная), об/мин | 10~300 |
| Макс. нагрузка на шпиндель (включая держатель инструмента), кг | 15 (макс. длина: 100 мм) |
Задняя бабка
| Тип конуса | МТ 3 |
| Ход пиноли, мм | 20 |
| Диапазон точной настройки, мм | ±0,03 |
Мощность электродвигателей
| Двигатель шпинделя, кВт (4P) | 2,2 |
| Шпиндель рабочей головки (серводвигатель переменного тока), кВт (4P) | 0,37 |
| Гидравлический насос, кВт (4P) | 0,37 |
| Насос смазки шпинделя колеса, кВт (4P) | 0,18 |
| Насос охлаждающей жидкости, кВт (2P) | 0,18 |
| Внутренний шлифовальный шпиндель (опция), кВт (2P) | 0, 18 |
| Общая мощность потребления, кВА | 7 |
Танк
| Бак для смазки шпинделя колеса, л | 7 |
| Гидравлический бак, л | 46 |
| Бак охлаждающей жидкости, л | 110 |
Вес машины
| Масса станка, кг | 2000 |
Комплектация PALMARY GU20x40NC
Стандартная комплектация
Шлифовальный круг с фланцем
Инвертер шлифовального круга
Держатель правильного инструмента (установлен на столе)
Комплект центров с твердосплавными наконечниками (2 центра)
Гидравлическая система
Система подачи СОЖ
Система очистки СОЖ с магнитным сепаратором и бумажным ленточным фильтром производительностью не менее 40 л/мин
Стенд для балансировки шлифовального круга с оправкой
Бумага для фильтра
Комплект поводков
3х-кулачковый самоцентрирующийся патрон 5’
Освещение рабочей зоны
Полузакрытая рабочая зона
Запасной фланец
Инструмент для обслуживания станка
Комплект болтов и опор для установки
Руководство по эксплуатации на русском языке в бумажном
Опциональные комплектующие
Приспособление для внутреннего шлифования (включая один шпиндель с выбранными оборотами в минуту) скорость вращения шпинделя на выбор 8000, 10000, 15000, 20000, 30000, 40000, 50000 об/мин
Универсальное приспособление для правки внутренних и внешних шлифовальных кругов (откидного типа)
Приспособление для правки на задней бабке (фиксированного типа)
Универсальное приспособление для правки внутренних и внешних шлифовальных кругов (бокового типа)
Приспособление для правки углов
Приспособление для правки радиусов
Люнет с двумя опорами (2 шт/набор)
Двухопорный люнет (применимо для заготовок: Ø10-80 мм)
Трехопорный люнет (применимо для заготовок: Ø15 мм - Ø85 мм)
Четырехкулачковый патрон 6”
Магнитный сепаратор для охлаждающей жидкости (80L)
Ручное гидравлическое приспособление для правки шлифовального круга (без функции автоматической компенсации)
Производитель
PALMARY — ведущий тайваньский производитель прецизионных шлифовальных станков с 1998 года. Высокая точность, надёжность и ЧПУ от Fanuc/Siemens для автомобильной и аэрокосмической отраслей. Качество по стандарту ISO 9001.
