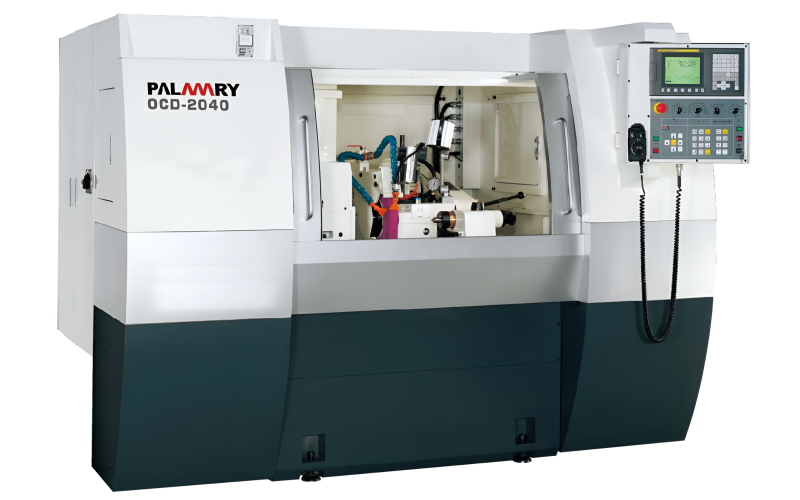

Круглошлифовальный станок PALMARY OCD-2040
Эксплуатационные преимущества модели OCD-2040 достигаются за счёт комплекса технических решений: жёсткая шпиндельная бабка, гидростатические подшипники шлифовального шпинделя и система смазки задней бабки.
Технические характеристики
PALMARY OCD-2040
Это обеспечивает высокую точность обработки, снижение тепловых деформаций и увеличение срока службы узлов.
Общие параметры
| Максимальный устанавливаемый Ø детали, мм | 220 |
| РМЦ, мм | 400 |
| Максимальный обрабатываемый Ø детали, мм | 200 |
| Масса в центрах, кг | 60 |
Шлифовальный круг
| Размеры шлифовального круга (Д×Ш×Отв), мм | Ø355 x 38 ~50 x Ø127 |
| Скорость вращения шлифовального круга, М/с | 33 |
Шлифовальная головка
| Быстрая подача, м/мин | 10 |
| Максимальный ход, мм | 170 |
| Минимальная единица настройки, мм | 0.0001 |
Стол
| Быстрая подача, м/мин | 10 |
| Максимальный ход, мм | 560 |
| Минимальная единица настройки, мм | 0.001 |
| Угол поворота | -3°, + 10° |
Передняя бабка
| Поворот бабки изделия, ° | -30° ~ +90° |
| Тип конуса | МТ 3 |
| Скорость шпинделя (переменная), об/мин | 10~300 |
| Максимальная нагрузка на шпиндель (включая держатель инструмента), кг | 15 (максимальная длина: 100 мм) |
Задняя бабка
| Тип конуса | МТ 3 |
| Ход пиноли, мм | 25 |
| Диапазон точной настройки, мм | ±0,03 |
Мощность электродвигателей
| Шпиндель шлифовального круга | 3,7 |
| Шпиндель изделия (частотное управление), кВт | 0,37 |
| Шпиндель шлифовальной бабки (серводвигатель переменного тока), кВт | 0,75 |
| Подача стола, кВт | 1,2 |
| Гидравлический насос, кВт | 0,75 |
| Система смазки шпинделя круга, кВт | 0,37 |
| Насос охлаждающей жидкости, кВт | 0,18 |
| Смазка шариковых винтов | Автоматическая система смазки (LUBE) |
| Внутреннее шлифование | Опция |
| Шпиндель круга для внутреннего шлифования, кВт | 0,37 |
Емкость баков
| Бак смазочной жидкости, л | 22 |
| Бак смазки шпинделя шлифовального круга, л | 28 |
| Бак охлаждающей жидкости, л | 120 |
| Бак смазки шариковых винтов, л | 0,7 |
| Бак гидравлического масла (для опций), л | 22 |
Вес машины
| Масса станка, кг | 2350 |
Комплектация PALMARY OCD-2040
Стандартная комплектация
Система ЧПУ FANUC
Шлифовальный круг с фланцем
Алмазный державчик (с креплением на задней бабке)
Задняя бабка с микрометрической подачей
Линейная шкала (для оси X)
Центры твердосплавные (2 шт./компл.)
Электрооборудование
Гидравлическая станция (гидробак с насосом)
Система охлаждения (бак с насосом)
Станочный светильник
Инструменты (регулировочные подкладки) и инструментальный ящик
Полностью закрытый защитный кожух
Опциональные комплектующие
Запасной шлифовальный круг и фланец
Задняя бабка с пневмоприводом
Устройство для внутреннего шлифования
Поводковые патроны с кулачковым зажимом (6 шт./комплект)
Люнеты (2 шт./комплект)
Двухточечный люнет (2 шт./комплект)
Регулируемый трехточечный люнет
Самоцентрирующийся трехкулачковый патрон
Четырехкулачковый независимый патрон
Стенд для балансировки кругов с оправкой
Автоматический балансировщик шлифовальных кругов
Щуп для контроля размера
Автоматический активный контрольно-измерительный прибор
Магнитный сепаратор охлаждающей жидкости
Магнитный и бумажный фильтр
Уловитель масляного тумана
Производитель
PALMARY — ведущий тайваньский производитель прецизионных шлифовальных станков с 1998 года. Высокая точность, надёжность и ЧПУ от Fanuc/Siemens для автомобильной и аэрокосмической отраслей. Качество по стандарту ISO 9001.
