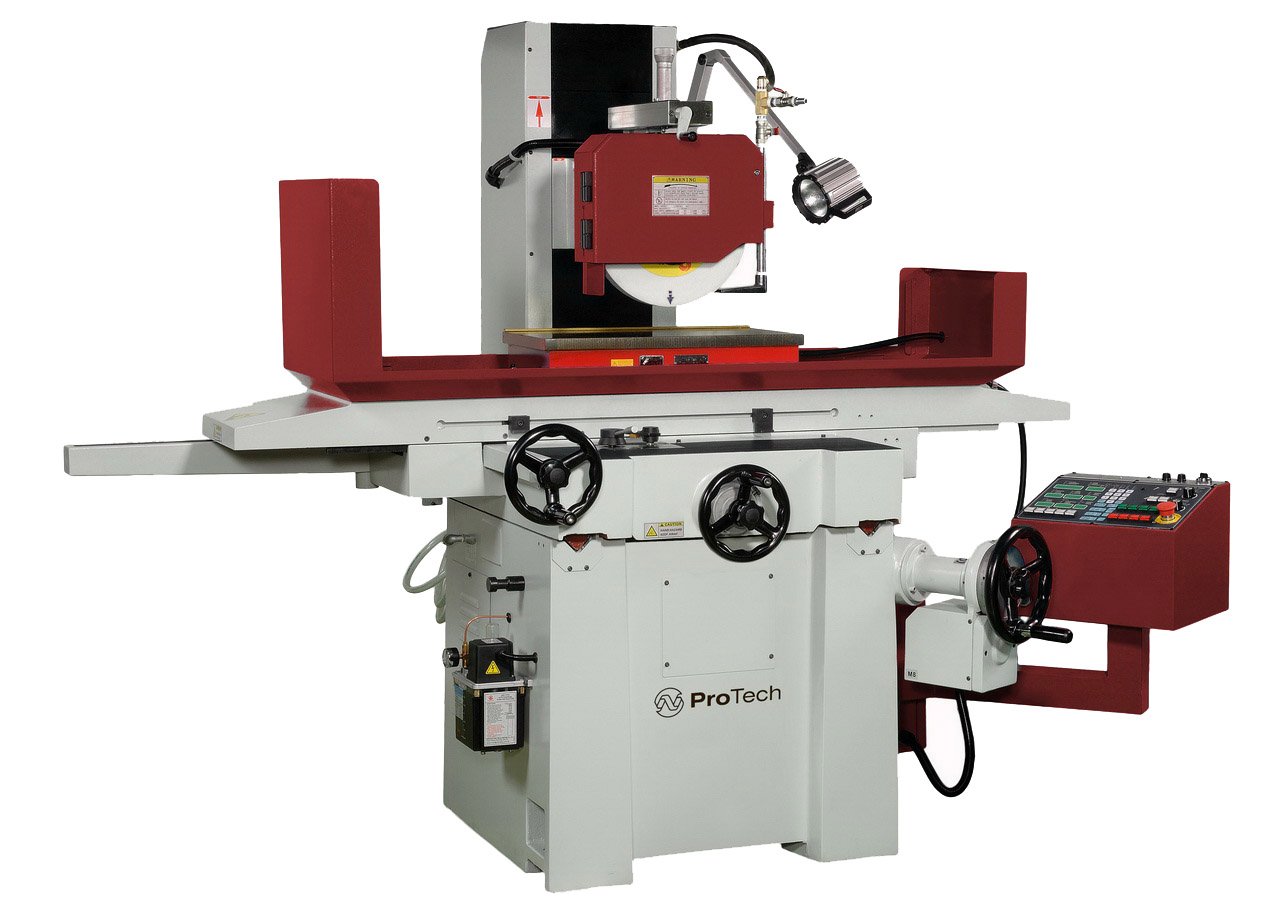

Плоскошлифовальный станок с крестообразным столом ProTech PFG-1545AH

Станки предназначены для обработки торцом и периферией шлифовального круга плоских деталей небольшого размера. Достигаемая шероховатость Ra 1,25 - 0,02.

Лизинг и кредит

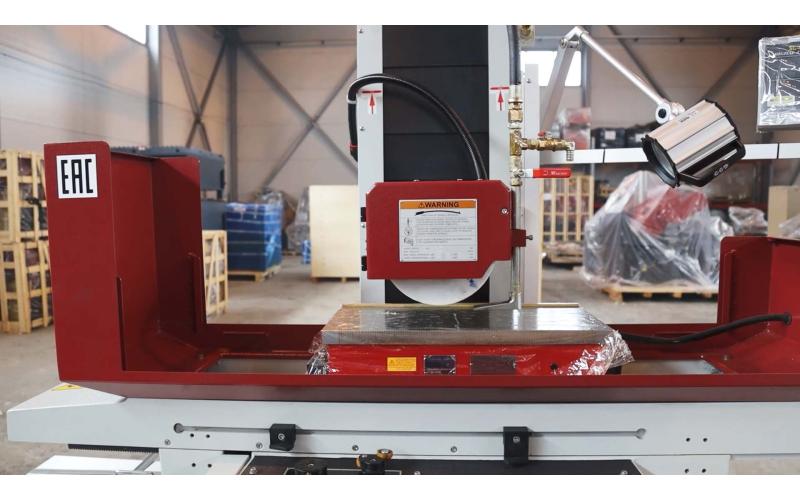

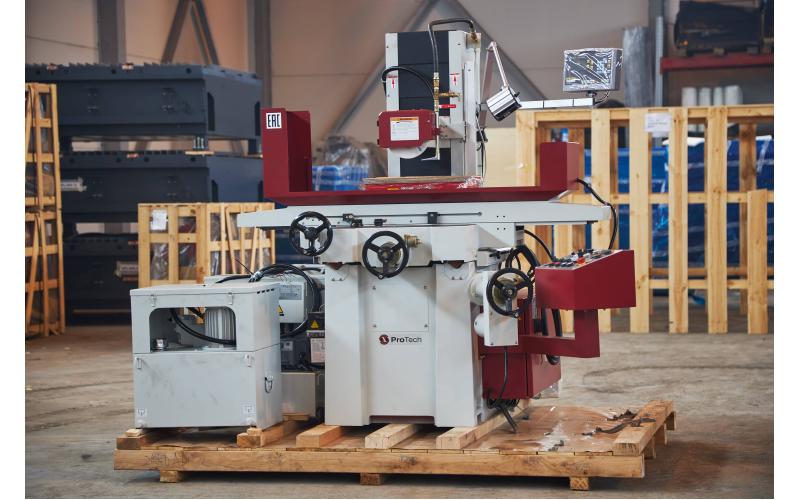

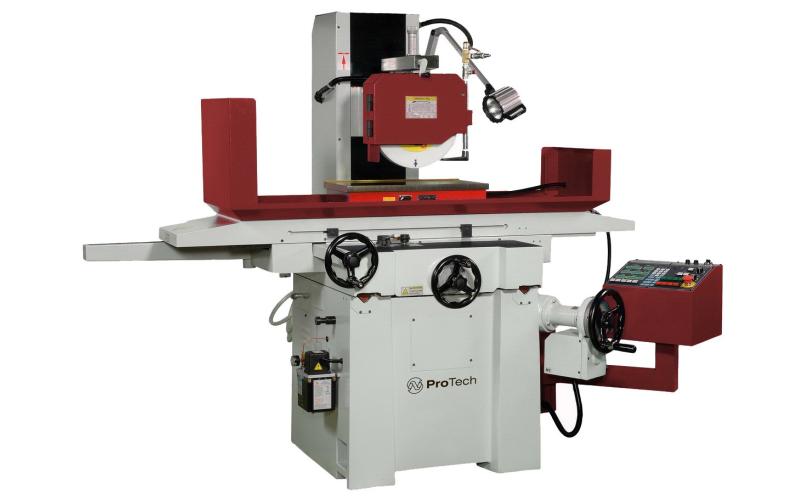

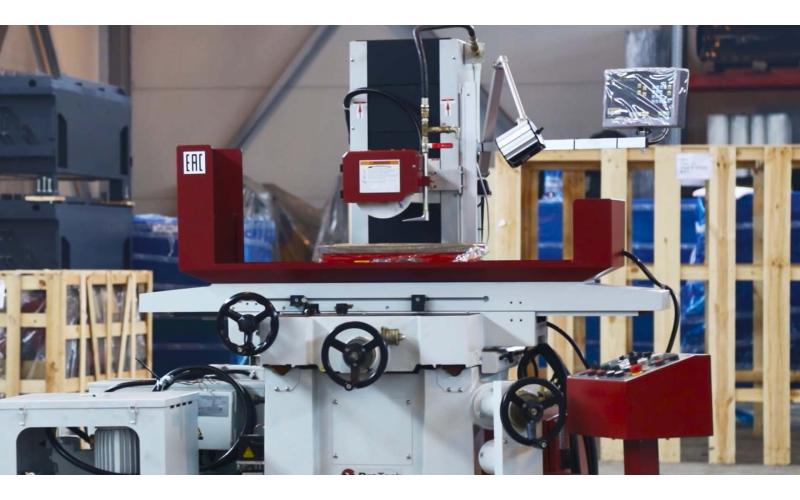

Плоскошлифовальный станок с крестообразным столом ProTech PFG-1545AH Плоскошлифовальный станок с крестообразным столом
Плоскошлифовальный станок с крестообразным столом ProTech PFG-1545AH Плоскошлифовальный станок с крестообразным столом
Плоскошлифовальный станок с крестообразным столом ProTech PFG-1545AH Плоскошлифовальный станок с крестообразным столом
Плоскошлифовальный станок с крестообразным столом ProTech PFG-1545AH Плоскошлифовальный станок с крестообразным столом
Плоскошлифовальный станок с крестообразным столом ProTech PFG-1545AH Плоскошлифовальный станок с крестообразным столом

Технические характеристики
ProTech PFG-1545AH

Стол установлен на направляющих и может перемещаться в 2-х направлениях. Продольное перемещение обеспечивает гидравлический цилиндр, поперечное – ходовой винт, вертикальное – ШВП.
Характеристики
Максимально разрешенная нагрузка на стол, кг 144
Шлифовальная бабка
Размер шлифовального круга (Ø×Высота×Отверстие), мм 205×19×31,75
Скорость вращения шлифовального круга, об/мин 2900
Вертикальная подача при повороте маховика на один оборот, мм 2
Вертикальная подача при повороте маховика на один градус, мм 0,01
Регулировка шага вертикальной подачи NC контроллера автоматической вертикальной подачи AD5 (опция), мм 0,001 - 1,0
Скорость быстрого подъема/опускания шлифовальной бабки (опция), мм/мин 450
Стол
Скорость продольного перемещения стола, м/мин 5-25
Дискретность автоматических поперечных перемещений, мм 0,1 - 12
Скорость поперечной подачи, м/мин 900
Поперечная подача при повороте маховика на один оборот, мм 5
Поперечная подача при повороте маховика на один градус, мм 0,02
Мощность электродвигателей
Двигатель привода вращения шлифовального круга, кВт 1,5*
Двигатель насоса гидростанции, кВт 0,75
Мощность двигателя поперечной подачи, Вт 25
Мощность двигателя быстрой вертикальной подачи (опция), Вт 150
Двигатель насоса подачи СОЖ (опция), Вт 100
Габаритные размеры и вес
Размеры станка в плане (длина×ширина), мм 2100×1200
Высота станка 1700
Вес, кг 900

Комплектация ProTech PFG-1545AH

Стандартная комплектация
гидростанция;
шлифовальный круг Ø205×19×32 мм;
фланец шлифовального круга;
съемник фланца шлифовального круга;
приспособление для правки шлифовального круга с креплением на столе;
алмазный карандаш;
опоры для установки станка;

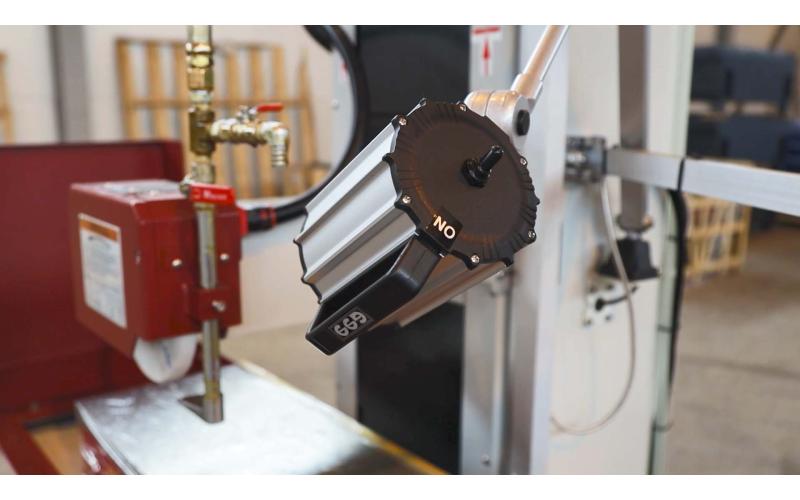

лампа освещения зоны резания;
набор инструментов для технического обслуживания станка;
комплект технической документации на русском языке.
Опциональные комплектующие
электромагнитная плита 150×450 мм;
вертикальная/поперечная микроподача (0,001 мм на лимб маховичка);
система ускоренных вертикальных перемещений;
устройство параллельной правки (ручное);
система охлаждения (Бак СОЖ);
система удаления масляного тумана;
комбинированная система охлаждения СОЖ и удаления масляного тумана;
бак СОЖ с магнитным сепаратором;
бак СОЖ с бумажным фильтром;
бак СОЖ с автоматическим бумажным фильтром;
автоматическая регулировка поперечного хода с помощью переключателя на панели управления;
задняя стенка для дополнительной брызгозащиты;
инвертор привода шлифовального шпинделя;
дополнительный фланец шлифовального круга;
специализированные тиски;
автоматическая балансировка круга;
устройство цифровой индикации и линейный датчик отсчета перемещений.

Производитель

Российская компания «ПроТехнологии» специализируется на поставках металлообрабатывающего оборудования для различных отраслей промышленности, а также монтаже, гарантийном и постгарантийном сервисном обслуживании поставляемых станков.

Сервисное обслуживание
ProTech PFG-1545AH

Гарантийное обслуживание станка ProTech PFG-1545AH

Мы проводим техническое обслуживание станка ProTech, приобретенного в нашей компании, а также, по согласованию, оборудования других поставщиков.

Гарантийное обслуживание осуществляется силами сервисной службы ПроТехнологии.

Постгарантийное обслуживание Вашего станка

Посмотреть 3 минуты
о сервисной службе

Много лет оказываем сервисную поддержку, а именно, диагностику, ремонт, модернизацию металлообрабатывающего оборудования.
