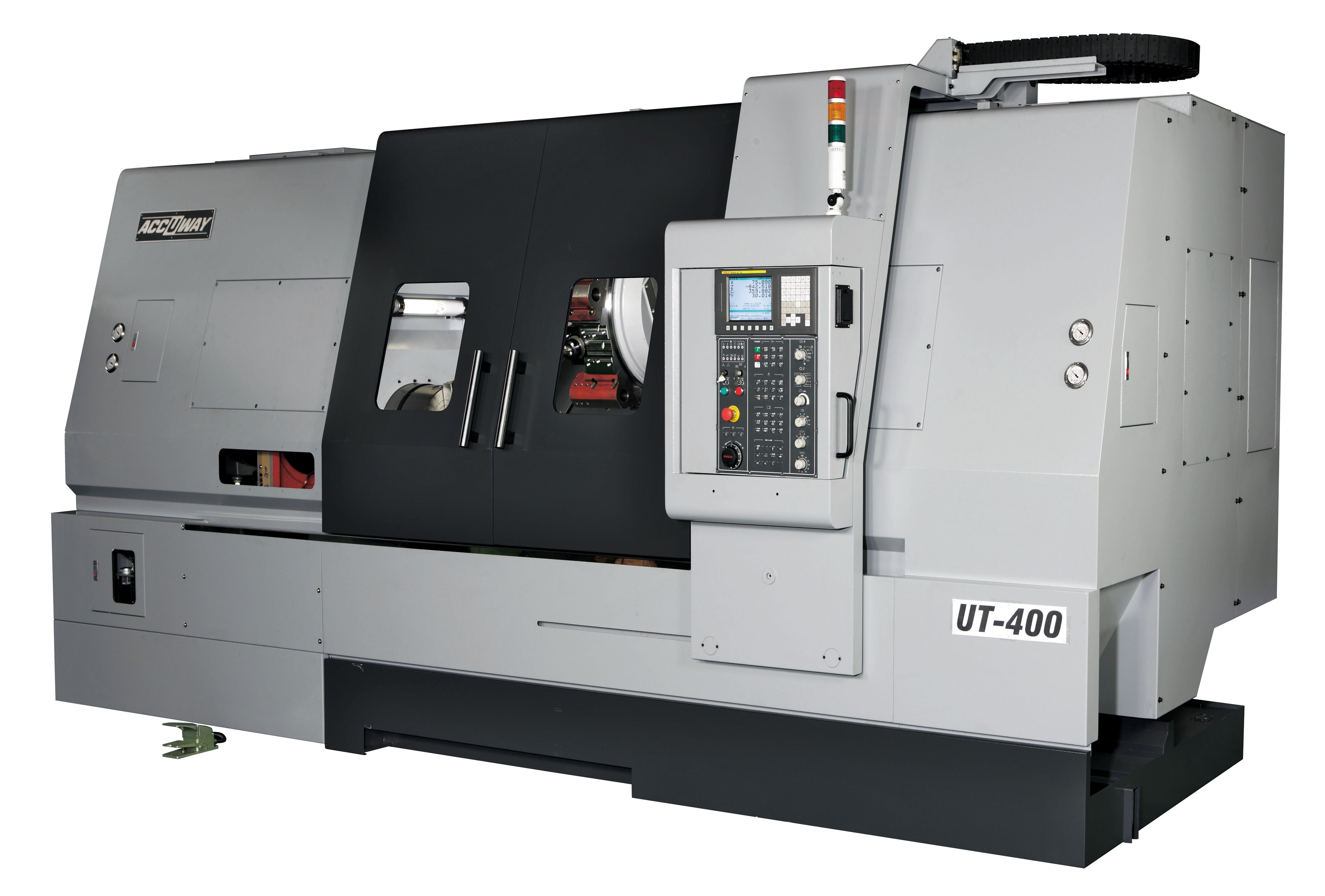

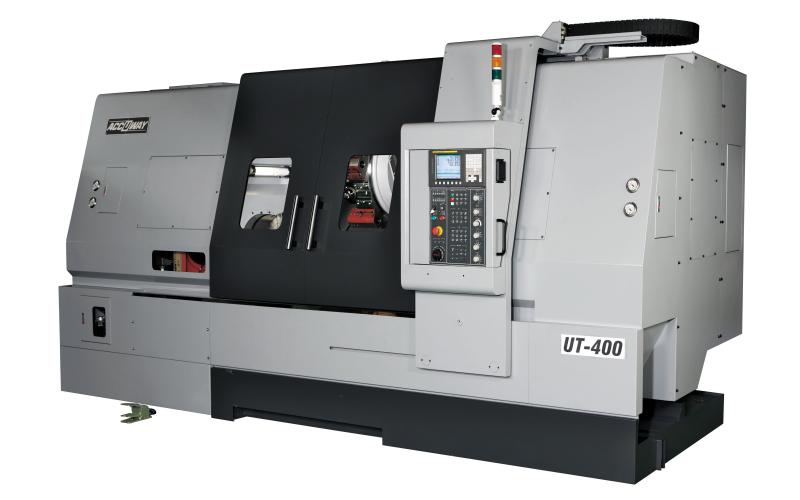

Токарный станок с ЧПУ ACCUWAY UT-400
Станок наклонного типа с ЧПУ серии UT-400 с особой жесткостью конструкции. Оснащен мощным высокомоментным приводом. Жесткая и компактная станина с углом наклона 45° изготовлена из модифицированного чугуна (Meehanite). Обеспечивает отличную жёсткость конструкции при максимальных режимах работы.
Технические характеристики
ACCUWAY UT-400
Характеристики
| Система ЧПУ | FANUC OiTC |
Основные размеры обработки
| Максимальный устанавливаемый Ø до направляющих, мм | 900 |
| Максимальный устанавливаемый Ø до суппорта, мм | 745 |
| Максимальный обрабатываемый Ø (основной шпиндель), мм | 680 |
| Максимальная длина, мм | 1500 |
Станина
| Наклон, град | 45 |
| Тип направляющих | скольжения |
Основной шпиндель
| Фланец шпинделя | A2-11 |
| Ø патрона (опция), дюйм | 15 |
| Отверстие в шпинделе (опция), мм | 131 |
| Частота вращения шпинделя (опция), об/мин | 2200 |
| Мощность шпинделя (пост./30 мин), кВт | 30/37 |
| Коробка скоростей | 2 скорости |
| Внутренний Ø подшипника шпинделя | 180 |
| Ø прутка (опция), мм | 115 |
Перемещения
| Z-ось, мм | 1600 |
| X-ось, мм | 340+30 |
Подачи
| Скорость холостого хода Z-оси, м/мин | 24 |
| Скорость холостого хода Х-оси, м/мин | 20 |
Револьверная головка
| Тип | серво |
| Количество инструмента | 12 |
| Сечение державки, мм | 32×32 |
| Сечение осевого инструмента, мм | 50 |
Задняя бабка
| Ход пиноли, мм | 150 |
| Ø пиноли, мм | 110 |
| Размер конуса | MT5 |
| Позиционирование корпуса | программируемое |
Общие данные
| Размеры в плане, м | 5,3×2,5 |
| Высота, м | 2,6 |
| Вес, кг | 12000 |
Основные параметры
| Наличие ЧПУ | да |
| Мощность шпинделя, кВт | 30/37 |
Основные размеры обработки
| Максимальный обрабатываемый диаметр, мм | 680 |
| Максимальная обрабатываемая длина, мм | 1500 |
| Макс. Ø обработки, мм | 680 |
| Макс. длина обработки, мм | 1500 |
| Макс. Ø прутка, мм | 115 |
Комплектация ACCUWAY UT-400
Стандартная комплектация
трехкулачковый патрон Strong с гидроцилиндром;
люнет
система ЧПУ FANUC Oi-TC;
монитор цветной 8.4" LCD;
интерфейс RS-232;
револьверная головка с гидравлическим приводом;
набор оснастки из резцедержателей и прижимных планок для револьверной головки;
кондиционер для электрошкафа;
гидравлическая станция;
система подачи СОЖ (4-bar);
полное ограждение X/Z осей;
система автоматической смазки;
трехцветная сигнализация режимов работы станка;
конвейер для стружки и тележка для стружки;
стандартный набор комплекта сырых и закаленных кулачков;
инструмент для установки станка;
инструкции по эксплуатации на английском и русском языке;
инструкции по программированию Fanuc
Опциональные комплектующие
замена трехкулачкового патрона и гидроцилиндра Strong(Тайвань) на Howa (Япония) или Kitagawa (Япония);
приводная револьверная головка + C-ось;
устройство размерной привязки инструмента Renishaw HPRA (съемное устройство);
автоматическая дверь;
трансформатор;
интерфейс для загрузочного устройства DH-65;
загрузочное устройство Fedek DH-65 1,2 м Ø5-65;
загрузочное устройство Fedek DH-65L 1,5 м Ø5-65;
деталеуловитель;
конвейер для готовых деталей;
кондиционер для электрического шкафа;
отделитель масляного тумана;
отделитель масла от СОЖ
Получаемые изделия
Вал
Гайка
Деталь
Деталь
Деталь
Деталь
Изделие
Кольцо
Кольцо
Корпус
Корпус
Корпус
Корпус
Корпус
Корпус
Корпус
Корпус
Корпус
Кронштейн
Опора
Основание
Ось
Петля
Разьем
Стойка
Танк
Тестовая деталь
Форсунка
Цилиндр
Штуцер
