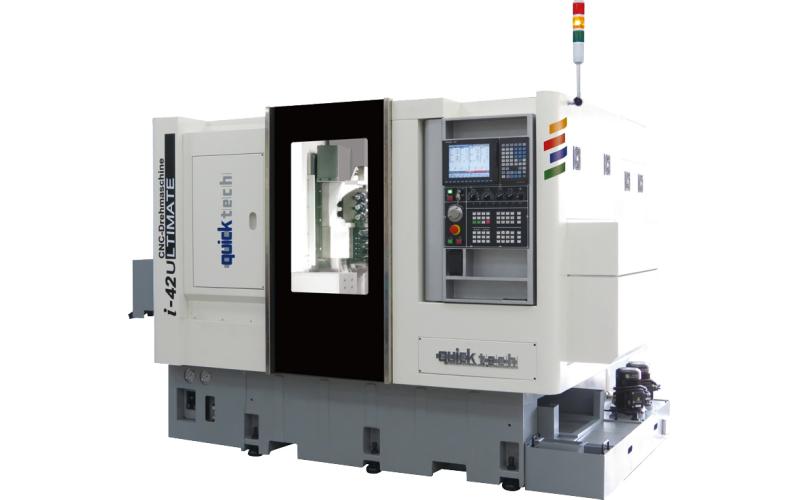

Многофункциональный обрабатывающий центр с ЧПУ Quick-TECH I-42 Ultimate

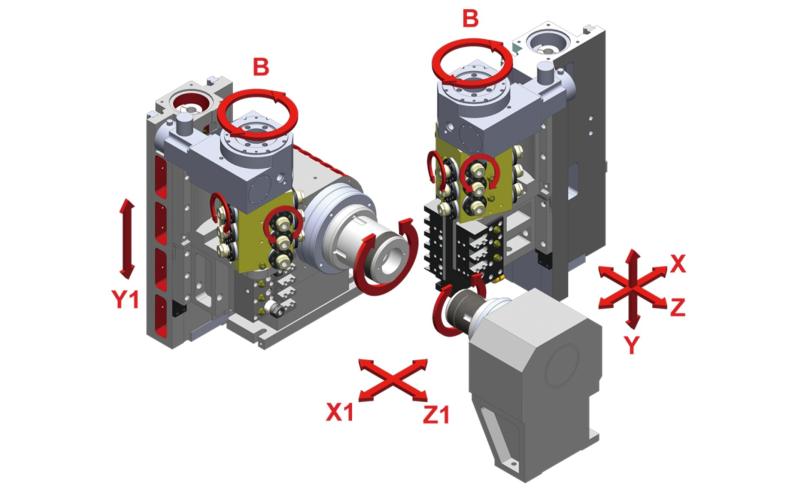

Модель I-42 Ultimate имеет 10 осей и 4 шпинделя, которые включают противошпиндель, перемещаемый по осям X и Z. Блок приводного инструмента может опционально перемещаться по оси B для одновременного фрезерования, сверления и пр. Все это позволяет станку быть более быстрым и гибким при обработке сложных деталей.
Технические характеристики
Quick-TECH I-42 Ultimate
Модель I-42 Ultimate получила наибольший функционал среди станков серии I-42.
Характеристики
| Система ЧПУ | Mitsubishi M70 |
Основной шпиндель
| Максимальный Ø прутка, мм | 42 (60) |
| Максимальная обрабатываемая длина, мм | 250 |
Тип патрона
| KK5-173E42B | (KK6-185E60B) |
| Фланец шпинделя | ISO (DIN) A2-5/A2-6 |
| Отверстие в шпинделе, мм | 42 (62) |
| Частота вращения, об/мин | 4000 (6000) |

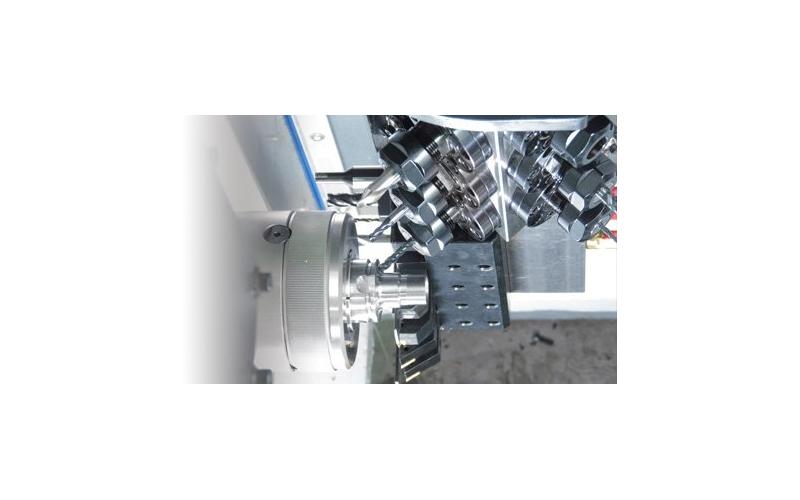

Противошпиндель
| Максимальный Ø прутка, мм | 42 |
| Максимальная обрабатываемая длина, мм | 100 |
| Тип патрона | KK5-173E42B |
| Фланец шпинделя | ISO(DIN) A2-5 |
| Отверстие в шпинделе, мм | 30 |
| Частота вращения, об/мин | 4000 (6000) |
| Дискретность поворота С-оси, градусы | 0,001° |
Перемещения
| Перемещение по осям X/Y/Z, мм | 150/385/250 |
| Перемещение по осям X-1/Y-1/Z-1, мм | 450/400/300 |
Токарный инструмент
| Количество инструмента на основном шпинделе: радиальный/осевой | 43957 |
| Количество инструмента на противошпинделе: радиальный/осевой | 44079 |
| Сечение державки радиального инструмента, мм | 20 |
| Сечение державки осевого инструмента (основной шпиндель), мм | ER-20/20 |
| Сечение державки осевого инструмента (противошпиндель), мм | 20 |

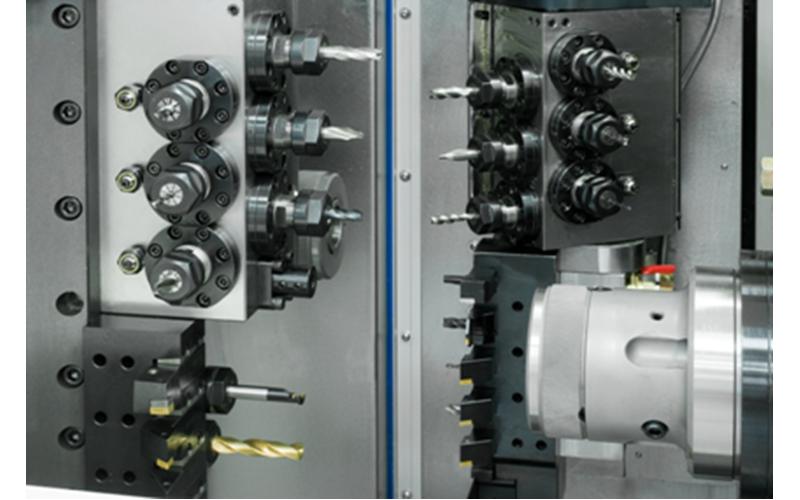

Приводной инструмент
| Время смены позиций: соседние/крайние, сек | 0,3/0,6 |
| Количество приводного инструмента | 12+12 |
| B-ось | 360° |
| Сечение державки | ER-20 |
| Максимальный Ø сверла, мм | 12 |
| Максимальный размер нарезаемой резьбы | M10×1,5 |
Мощность приводов
| Основной шпиндель, кВт | 7,5/11 |
| Противошпиндель, кВт | 3,7 |
| Перемещения X/Y/Z/X1/Y1/Z1-оси, кВт | 1,5 |
| Привод инструмента, кВт | 1,5 |
Гидравлика
| Двигатель, кВт/Объем бака, л | 0,75/75 |
| Максимальное давление, кг/см2 | 50 |
Смазка
| Двигатель, Вт\Объем бака, л | 25\2 |
| Максимальное давление, кг/см2 | 15 |
| Объем бака СОЖ, л | 240 |
Габариты
| Д×Ш×В, мм | 3500×1900×1900 |
| Вес, кг | 4200 |
Основные параметры
| Наличие ЧПУ | да |
| Расположение шпинделя | Горизонтальный |
| Мощность шпинделя, кВт | 7,5/11 |
Основные размеры обработки
| Максимальный обрабатываемый диаметр, мм | 60 |
| Максимальная обрабатываемая длина, мм | 250 |
| Макс. Ø обработки, мм | 42 |
| Макс. длина обработки, мм | 250 |
| Макс. Ø прутка, мм | 42 |
Комплектация Quick-TECH I-42 Ultimate
Стандартная комплектация
Mitsubishi M70
8,4" LCD монитор
Гидравлический цилиндр и цанговый патрон для основного и противошпинделя
Гидростанция
Система подачи СОЖ
Защита для направляющих и ШВП
Система автоматической смазки
Трехцветная сигнальная лампа
Освещение рабочей зоны
Руководство по эксплуатации и программированию
Инструмент для установки и обслуживания станка
Трансформатор
Конвейер для уборки стружки
Тележка для уборки стружки
Комплект цанг ER-20
Улавливатель готовых деталей
Конвейер готовых деталей
Интерфейс устройства подачи прутка
Пневматическое устройство выталкивателя прутка из противошпинделя
Опциональные комплектующие
Сервоприводная В-ось
Цанговый патрон под пруток 60 мм
Мощность основного привода 11 кВт
Увеличение максимальной скорости вращения шпинделя до 6000 об/мин
Податчик прутка BA-65 (1,5 м)
Получаемые изделия
Вал
Гайка
Деталь
Деталь
Деталь
Деталь
Изделие
Кольцо
Кольцо
Корпус
Корпус
Корпус
Корпус
Корпус
Корпус
Корпус
Корпус
Корпус
Кронштейн
Опора
Основание
Ось
Петля
Разьем
Стойка
Танк
Тестовая деталь
Форсунка
Цилиндр
Штуцер
Видеоматериалы
Производитель
Компания Quick-ТЕСН Taiwan была основана в 1995 году. С момента своего основания компания Quick-ТЕСН сосредоточила свое внимание на производстве высокоточных станков сравнительно небольшого размера.
